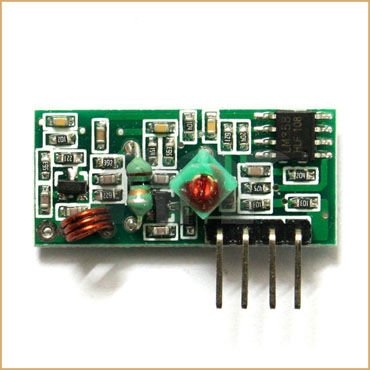

Mạch thu sóng RF tần số 315MHz

14.000₫
  • :

    Còn hàng

Mã sản phẩm : 1220

Mạch thu sóng RF được sử dụng rộng rãi trong các thiết bị điều khiển từ xa cho gia đình và công nghiệp như: điều khiển cửa cuốn, điều khiển tắt mở thiết bị,...


Thêm vào yêu thích Đã yêu thích

Mạch thu sóng RF được sử dụng rộng rãi trong các thiết bị điều khiển từ xa cho gia đình và công nghiệp như: điều khiển cửa cuốn, điều khiển tắt mở thiết bị,... Sản phẩm hoạt động với tần số 315MHz, tín hiệu thu về sẽ được xuất ra chân DATA(2 chân giữa). Với tín hiệu này có thể sử dụng IC giải mã PT2272 để xuất ra các tín hiệu logic như Mạch thu sóng RF PT2272-M4 hoặc Mạch thu sóng RF PT2272-L4, hoặc có thể đưa tín hiệu về vi xử lý để phục vụ cho các nhu cầu thiết kế ứng dụng khác.

Thông số kỹ thuật:

  • Điện áp hoạt động: 5V.
  • Dòng tải: ≤3mA (5V).
  • Tần số: 315MHz.
  • Độ nhạy: -100dBm.
  • Dây ăng-ten được hàn sẵn trên mạch.
  • Sơ đồ chân:
    • Chân số 1 (GND): nối mass
    • Chân số 2 và 3 (Data): tín hiệu thu được sẽ xuất ra chân này.
    • Chân số 4 (VCC): 5V
  • Kích thước: 29 x 12.5mm.

Bạn có thể tham khảo thêm Mạch thu sóng RF tương thích với sản phẩm tại đây: Mạch phát sóng RF tần số 315MHz
