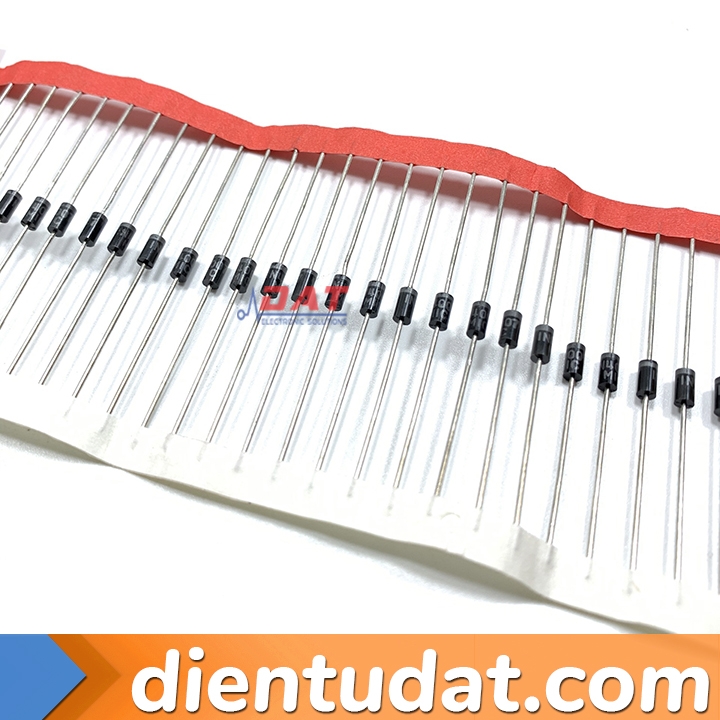

Diode 1N4007 DIP

Mã sản phẩm: DAT9422 Điện Tử DAT
Tình trạng: Còn hàng

Diode 1N4007 DIP

230₫
Mô tả

Tổng quan kỹ thuật — Diode Chỉnh Lưu Phổ Thông 1N4007 1000V 1A DO-41

1N4007 DIP (DO-41) là diode chỉnh lưu silicon tiêu chuẩn phổ biến nhất, chịu điện áp ngược lặp lại tới 1000V (1kV) và dòng chỉnh lưu liên tục 1.0A, chuyên dùng cho mạch chỉnh lưu AC 220V, chống ngược cực DC và dập xung ngược cuộn dây relay tần số thấp.

Mã linh kiện: 1N4007 (DO-41 Axial DIP)  |  Kiểu đóng gói: DO-41 (2 chân cắm xuyên lỗ Axial)  |  Ký hiệu in thân (Marking): 1N4007 (vạch trắng/bạc chỉ Cathode)  |  Tham chiếu Datasheet: Vishay / ON Semiconductor 1N4001–1N4007 Datasheet

Đặc điểm nổi bật theo Datasheet 1N4007 (DO-41 Axial DIP)

  • Điện áp ngược lặp lại cực đại cao nhất trong họ 1N400x: VRRM = 1000V.
  • Dòng chỉnh lưu trung bình: IF(AV) = 1.0A; dòng xung quá tải đỉnh IFSM = 30A.
  • Dòng rò ngược thấp chỉ khoảng 5 µA ở 25°C.
  • Chân cắm DO-41 chắc chắn, dễ hàn testboard và mạch in xuyên lỗ.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp ngược lặp lại tối đaVRRM1000 VĐiện áp DC ngược tối đa VDC = 1000V
Dòng chỉnh lưu trung bìnhIF(AV)1.0 ATải thuần trở, TA = 75°C
Dòng xung đỉnh thuậnIFSM30 A1 chu kỳ bán sin 8.3ms
Nhiệt độ mối nối hoạt độngTJ-55°C đến +150°CTheo chuẩn DO-41

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Sụt áp thuận tối đaVF max1.1 VTại IF = 1.0A, TA = 25°C
Dòng rò ngượcIR5.0 µA (25°C) / 50 µA (100°C)Tại VR = 1000V
Điện dung mối nối điển hìnhCJ15 pFVR = 4.0V, f = 1MHz

Sơ đồ chân (Pinout) & Nhận diện 1N4007 (DO-41 Axial DIP)

Chân / Pin Ký hiệu Chức năng kỹ thuật
Đầu thân đen không vạchAnode (+ / A)Cực dương diode
Đầu có vòng vạch trắng/bạcCathode (- / K)Cực âm diode

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Mạch cầu chỉnh lưu nguồn AC 50/60Hz (biến áp, nguồn hạ áp trực tiếp từ 220VAC).
  • Mạch chống cắm ngược nguồn DC cho thiết bị tiêu thụ dưới 1A.
  • Diode dập xung tự cảm (Flyback) đấu song song ngược cực cuộn dây Relay DC.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • 1N4007 là diode hồi phục thường (chậm), KHÔNG dùng để chỉnh lưu đầu ra nguồn xung tần số cao (>1kHz – 100kHz) vì sẽ bị nóng rực và hỏng — hãy dùng FR107, UF4007 hoặc diode Schottky cho nguồn xung.

Tài liệu tham khảo kỹ thuật: Vishay / Onsemi 1N4007 1.0A 1000V Standard Recovery Rectifier Diode.

Câu hỏi thường gặp (FAQ) về 1N4007 (DO-41 Axial DIP)

Hỏi: 1N4007 có thay thế được 1N4001, 1N4004 không?

Trả lời: Có, hoàn toàn thay thế được cho các mã áp thấp hơn (1N4001 = 50V, 1N4004 = 400V) trong mạch 50/60Hz hoặc DC.
