Hướng Dẫn Xuất File Gerber Từ Altium PCB

Định dạng Gerber hay Gerber format đây là tiêu chuẩn trên thực tế được sử dụng cho phần mềm mạch in (PCB) dùng để thể hiện hình ảnh bảng mạch in bao gồm các lớp : lớp đồng, mặt hàn, chỉ dẫn,.....

File Geber dùng làm dữ liệu cần thiết cho việc sản xuất PCB. Ngày nay việc thiết kế PCB được thiết kế bằng những phần mềm thiết kế tự động chuyên dụng như: EDA, Electronic design automation,.....

Các hệ thống này xuất dữ liệu để điều khiển các thiết bị gia công PCB. Dữ liệu này thường chứa tệp Gerber cho mỗi lớp hình ảnh (lớp đồng, lớp mặt hàn, lớp chỉ dẫn hoặc lớp lụa...).

Trong quá trình chế tạo bảng mạch, Gerber là định dạng đầu vào chuẩn cho máy photoplotter và tất cả các thiết bị chế tạo khác cần dữ liệu hình ảnh, chẳng hạn như: máy in lớp chỉ dẫn, máy in ảnh trực tiếp hoặc máy kiểm tra quang học tự động (AOI), hoặc để xem dữ liệu tham chiếu ở các thành phần khác nhau. Các tệp Gerber cũng chứa một lớp 'stencil' cho việc hàn dán, và các vị trí trung tâm của các linh kiện để cho phép nhà lắp ráp PCB tạo ra các nếp gấp, đặt và gắn kết các thành phần.

Bây giờ chúng ta cùng vào thao tác chi tiết để xuất file Geber nhé:

1. Xuất File Gerber

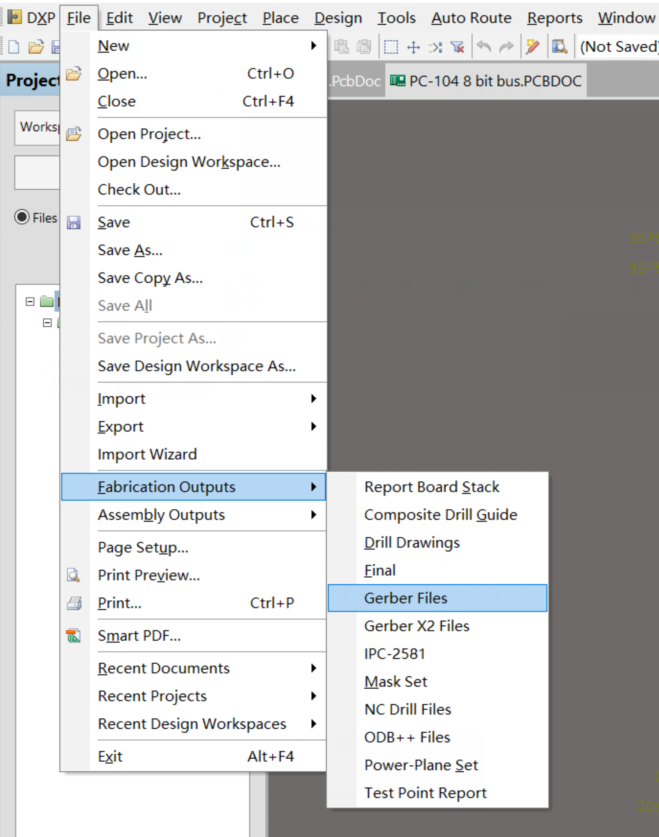

Chọn File -> Fabrication Outputs -> Gerber Files.

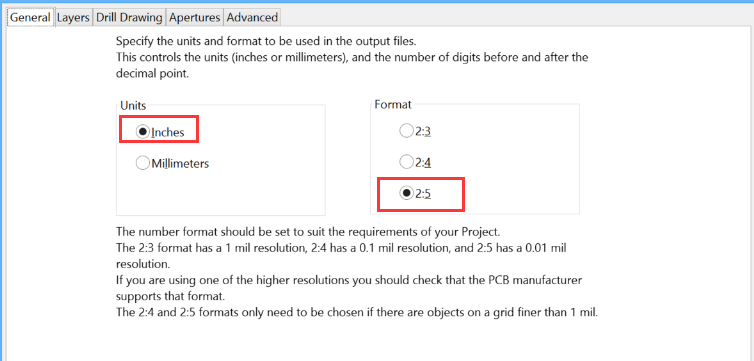

Trong Thẻ General tùy chọn Unit là Inches và Format là 2:5 (độ phân dải 0.01mil)

Trong thẻ Layer tùy chọn như sau:

  • Chọn “Used On” tại tùy chọn "Plot Layers"

  • Chọn “All Off” tại tùy chọn "Mirror Layers"

  • Tích vào ô “include unconnected mid-layer pads”

  • Bỏ tích tất cả ô ở khung "Mechanical Layers to Add to All plot"

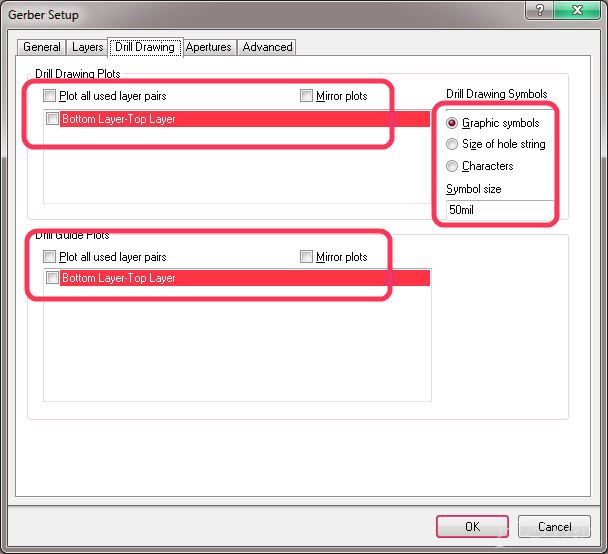

Trong thẻ Drill Drawing bỏ tích tất cả các ô và chọn "Graphic symbols" ở mục "Drill Drawing Symbols"

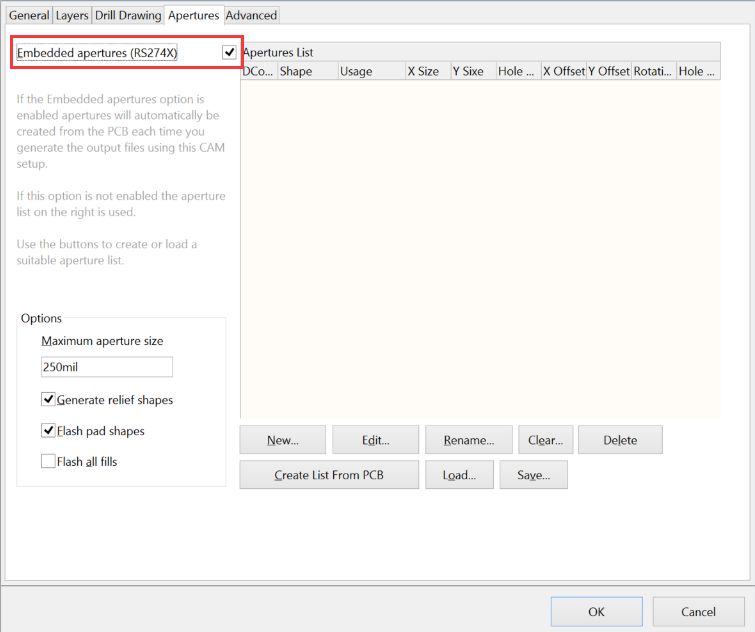

Tại thẻ Apertures - Tích chọn Embedded apertures (RS274X)

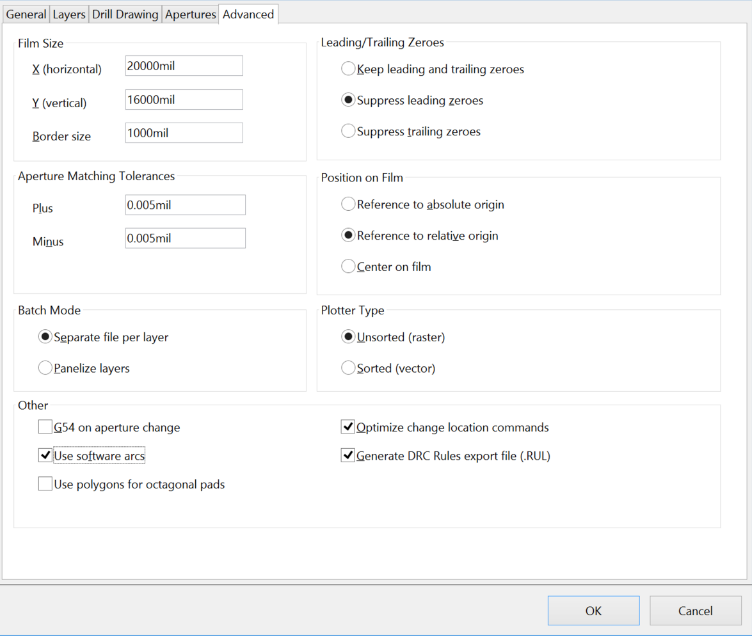

Tại thẻ Advanced tùy chọn như hình bên dưới sau đó nhấn OK để hoàn tất.

2. Xuất File lỗ khoan:

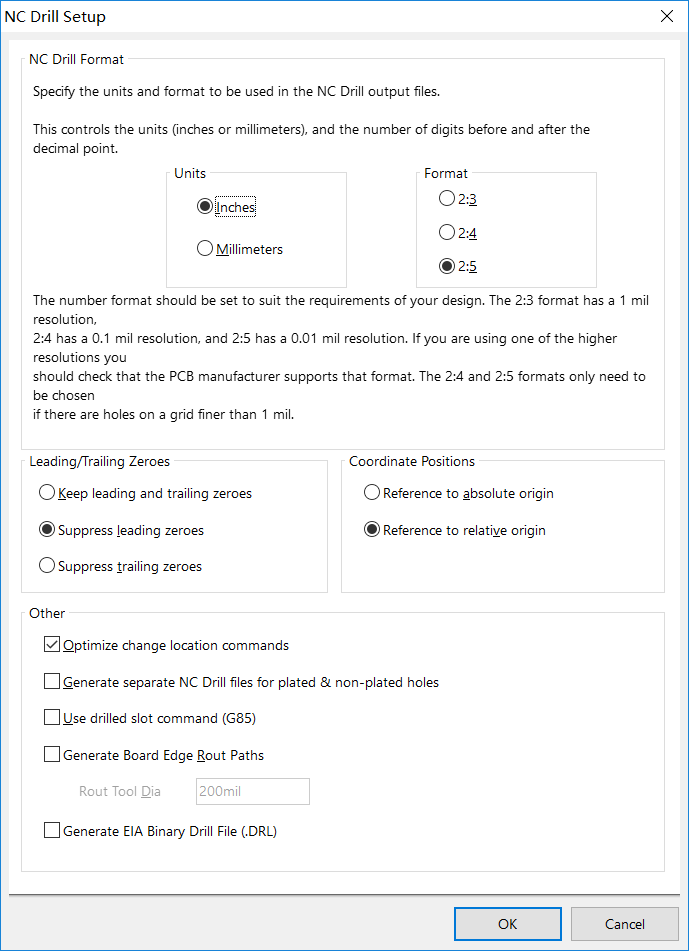

Chọn File -> Fabrication Outputs -> NC Drill Files

Tùy chọn như hình bên dưới sau đó nhấn OK để hoàn tất.

Như vậy là xong, File Gerber sẽ được xuất tại thư mục chứa File thiết kế. Bạn Copy tất cả các File vừa xuất và gửi đến Dientudat.com qua email dientudat2015@gmail.com để được báo giá nhanh nhất nhé.

Cần hỗ trợ thêm thông tin quý khách có thể liên hệ số Hotline 0975533970 để được hỗ trợ chi tiết nhé!
