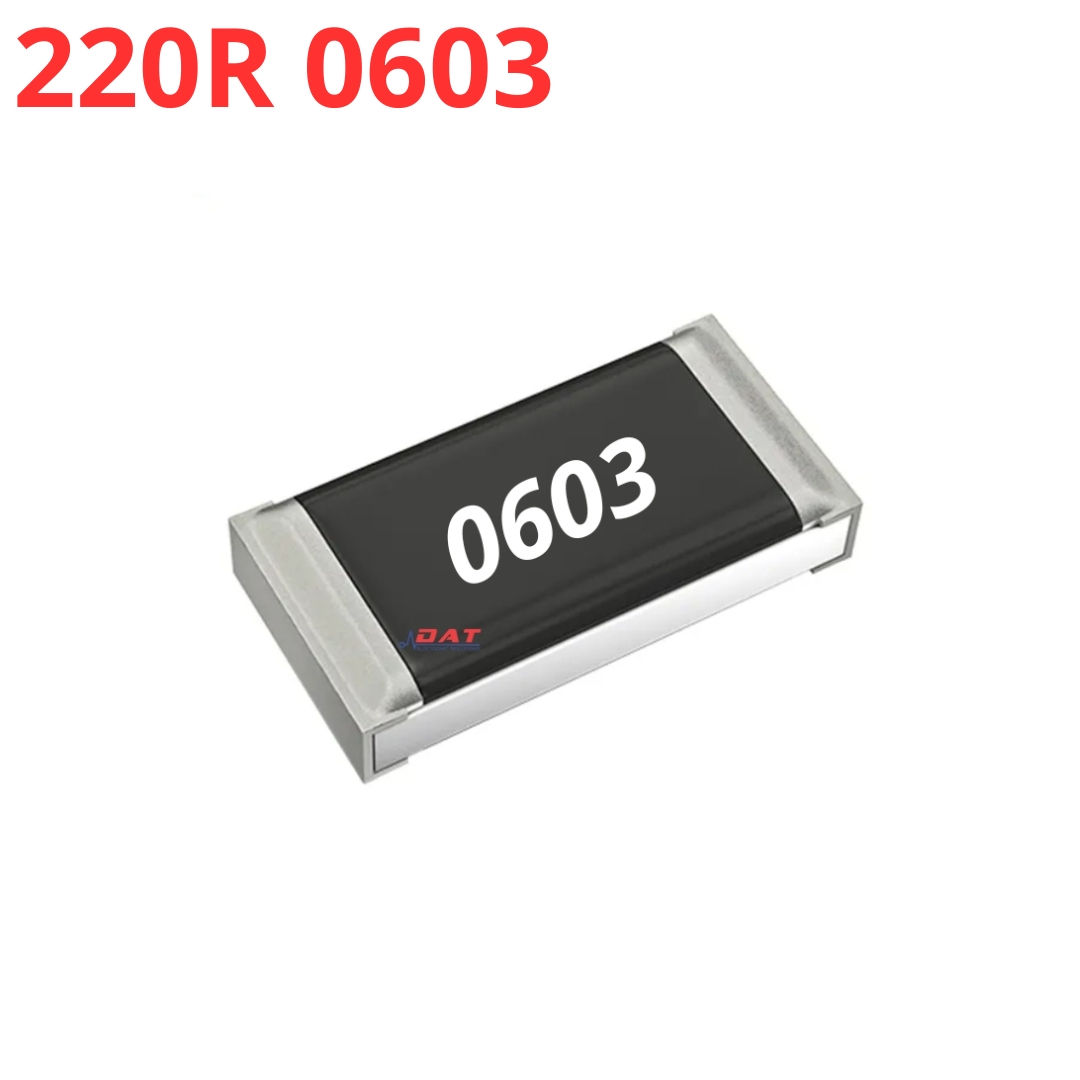

Điện Trở Dán 220R 220 Ohm 0603 SMD 1% - Mã 221

Mã sản phẩm: DAT9084 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)
53₫
Mô tả

Tổng quan kỹ thuật — Điện Trở Dán 220R 220 Ohm 0603 SMD 1% - Mã 221

Điện trở dán SMD size 0603 giá trị 220R, công suất 1/10W (0.1W), sai số 1% / 5% (marking 221), dùng cho mạch dán SMT mật độ cao, nguồn xung và mạch vi điều khiển.

Mã linh kiện: SMD-0603-220R  |  Kiểu đóng gói: SMD 0603 (1.6 × 0.8 × 0.45 mm)  |  Ký hiệu in thân (Marking): 221  |  Tham chiếu Datasheet: Yageo / Uni-Royal / Thick Film

Đặc điểm nổi bật theo Datasheet SMD-0603-220R

  • Giá trị 220R, sai số 1% / 5%
  • Gói SMD chuẩn 0603 (1.6 × 0.8 × 0.45 mm)
  • Công suất danh định 1/10W (0.1W), dải nhiệt -55°C ~ +155°C

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Công suất định mức @ 70°C-1/10W (0.1W)-
Điện áp làm việc tối đa-50V ~ 75V-
Điện áp quá tải tối đa-100V ~ 150V-
Nhiệt độ hoạt động--55°C ~ +155°C-

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Giá trị điện trở-220R-
Sai số-1% / 5%-
Kích thước chuẩn-0603 (1.6 × 0.8 × 0.45 mm)-
Hệ số nhiệt (TCR)-±100 ~ ±200 ppm/°C-

Sơ đồ chân (Pinout) & Nhận diện SMD-0603-220R

Chân / Pin Ký hiệu Chức năng kỹ thuật
Chân 1Terminal AKhông phân cực
Chân 2Terminal BKhông phân cực

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Phân áp ADC, kéo lên/kéo xuống (Pull-up / Pull-down) chân GPIO
  • Hạn dòng LED, cảm dòng (nếu giá trị thấp <1Ω)
  • Mạch nguồn xung, mạch điều khiển công nghiệp

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Không vận hành vượt quá công suất 1/10W (0.1W) liên tục ở nhiệt độ môi trường cao.

Tài liệu tham khảo kỹ thuật: Thick Film Chip Resistor 0603 Datasheet (IEC 60115-8)

Câu hỏi thường gặp (FAQ) về SMD-0603-220R

Hỏi: Điện trở dán 0603 có phân cực âm dương không?

Trả lời: Không, điện trở là linh kiện không phân cực, hàn chiều nào cũng được.
