74HC193N PINDIP

Mã sản phẩm: DAT9907 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)
4.200₫
Mô tả

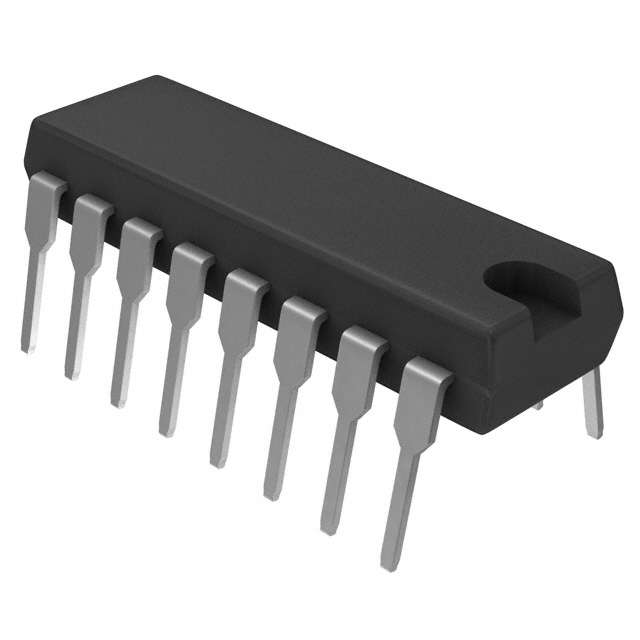

Tổng quan kỹ thuật — IC Đếm Nhị Phân 4-Bit Tiến/Lùi 74HC193N DIP-16 (PINDIP)

74HC193N dạng cắm DIP-16 là IC đếm nhị phân 4-bit đồng bộ có khả năng đếm TIẾN (Up) và đếm LÙI (Down) độc lập qua 2 chân xung nhịp riêng biệt, kèm chức năng nạp sẵn giá trị ban đầu (Preset) và Reset tức thời.

Mã linh kiện: 74HC193N  |  Kiểu đóng gói: DIP-16 (16-PDIP)  |  Ký hiệu in thân (Marking): 74HC193N  |  Tham chiếu Datasheet: Texas Instruments / NXP

Đặc điểm nổi bật theo Datasheet 74HC193N

  • Đếm tiến (CPU) và đếm lùi (CPD) trên 2 chân xung nhịp riêng biệt rất trực quan cho mạch đếm số lượng/tầng.
  • Cho phép nạp giá trị đặt trước (D0–D3 qua chân PL#) và có sẵn 2 ngõ ra báo tràn (TCU# / TCD#) để ghép tầng thành bộ đếm 8-bit, 12-bit.
  • Vỏ cắm DIP-16 cắm thẳng testboard thực hành kỹ thuật số.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp hoạt độngVCC2.0 V ~ 6.0 VChuẩn 3.3V và 5V
Tần số đếm tối đafmaxLên đến 32 MHz (@ 4.5V)Đếm đồng bộ 0–15
Nhiệt độ hoạt độngTA-40°C ~ +85°CChuẩn công nghiệp

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Kiểu đếmCounter4-bit Binary Up/Down (0 ~ 15)2 chân Clock riêng CPU/CPD
Chân điều khiểnControlMR (Clear cao), PL# (Load thấp)Nạp/xóa bất đồng bộ
Nối tầng mở rộngCarry / BorrowTCU# (Pin 12) & TCD# (Pin 13)Ghép nhiều IC đếm số lớn

Sơ đồ chân (Pinout) & Nhận diện 74HC193N

Chân / Pin Ký hiệu Chức năng kỹ thuật
15, 1, 10, 9D0, D1, D2, D34 ngõ vào đặt giá trị khởi đầu
3, 2, 6, 7Q0, Q1, Q2, Q34 ngõ ra đếm nhị phân 4-bit
5, 4CPU / CPDXung nhịp đếm Tiến (Pin 5) và đếm Lùi (Pin 4) — chân không đếm giữ ở mức CAO!
11, 14PL# / MRNạp giá trị (thấp) và Xóa về 0 (cao)
8, 16GND / VCCMass 0V và nguồn 2.0V–6.0V

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Thực hành môn Kỹ Thuật Số: mạch đếm sản phẩm ra/vào 2 chiều, đếm xe bãi đỗ
  • Mạch điều chỉnh tăng/giảm mức số học bằng 2 nút nhấn Up/Down không cần MCU

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Chân xung nhịp còn lại (CPU hoặc CPD) không sử dụng PHẢI giữ ở mức CAO (VCC) thì xung trên chân kia mới đếm được!

Tài liệu tham khảo kỹ thuật: NXP / TI 74HC193 Presettable Synchronous 4-Bit Binary Up/Down Counter Datasheet (DIP-16)

Câu hỏi thường gặp (FAQ) về 74HC193N

Hỏi: Tại sao cấp xung vào chân đếm Tiến (Pin 5) của 74HC193N mà chip không đếm?

Trả lời: Kiểm tra chân đếm Lùi (Pin 4 CPD) — nó bắt buộc phải nối lên mức CAO (VCC) khi đếm Tiến; đồng thời chân Clear (Pin 14 MR) phải nối xuống GND và chân Load (Pin 11 PL#) nối lên VCC.

Mua IC Đếm Nhị Phân 4-Bit Tiến/Lùi 74HC193N DIP-16 (PINDIP) chính hãng, giá tốt tại Điện Tử DAT
