ACS712ELCTR-05B-T- SMD

Mã sản phẩm: DAT1073 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)
63.000₫
Mô tả

Tổng quan kỹ thuật — IC Cảm Biến Dòng Điện Hall ACS712ELCTR-05B-T (±5A) SOIC-8 SMD

ACS712ELCTR-05B-T của Allegro là IC cảm biến dòng điện AC/DC ±5A dựa trên hiệu ứng Hall tích hợp sẵn đường dẫn đồng nội trở siêu thấp (1.2mΩ) và cách ly điện áp 2.1kVrms giữa mạch đo và mạch vi điều khiển.

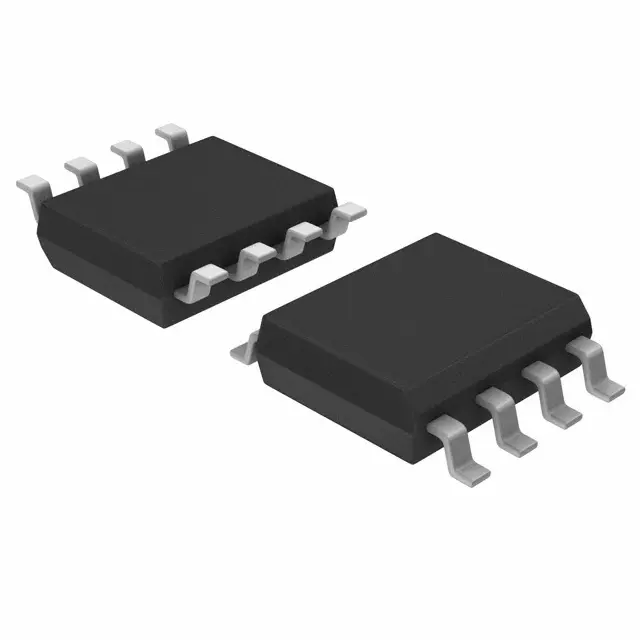

Mã linh kiện: ACS712ELCTR-05B-T  |  Kiểu đóng gói: SOIC-8 (SOP-8)  |  Ký hiệu in thân (Marking): ACS712-05B  |  Tham chiếu Datasheet: Allegro MicroSystems

Đặc điểm nổi bật theo Datasheet ACS712ELCTR-05B-T

  • Đo được cả dòng điện một chiều (DC) lẫn xoay chiều (AC) trong dải -5A đến +5A.
  • Độ nhạy cao 185mV/A (ngõ ra 2.5V tại 0A khi cấp VCC=5V), nội trở đường dẫn dòng chỉ 1.2mΩ.
  • Cách ly điện cao 2.1kVrms an toàn khi đo dòng tải 220VAC.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Dải dòng đoIP-5 A ~ +5 APhiên bản 05B (±5A)
Điện áp cách lyVISO2.1 kVrmsAn toàn giữa chân 1-4 và 5-8
Nhiệt độ hoạt độngTA-40°C ~ +85°CHậu tố E chuẩn mở rộng

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Độ nhạy ngõ raSensitivity185 mV / A (typ)Tại VCC = 5.0V
Điện áp tại 0AVIOUT(Q)VCC × 0.5 = 2.50 VĐọc thẳng bằng ADC 5V
Nội trở mạch đoRPRIMARY1.2 mΩ (typ)Ít sụt áp, không tốn nhiệt

Sơ đồ chân (Pinout) & Nhận diện ACS712ELCTR-05B-T

Chân / Pin Ký hiệu Chức năng kỹ thuật
1, 2IP+Đầu vào dòng cần đo phía dương (nối tiếp tải AC/DC)
3, 4IP-Đầu ra dòng cần đo phía âm (cách ly quang/Hall 2.1kVrms với chân 5–8)
5GNDMass chung 0V
6FILTERChân tụ lọc nhiễu băng thông (thường gắn 1nF xuống GND)
7VIOUTNgõ ra điện áp tuyến tính (2.5V tại 0A, độ nhạy 185mV/A)
8VCCNguồn dương +5.0V DC

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Thay thế chip hỏng trên module cảm biến dòng ACS712 5A cho Arduino
  • Thiết kế ổ cắm thông minh đo công suất, mạch bảo vệ quá dòng động cơ

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Cần cấp nguồn VCC chuẩn 5.0V ổn định vì điện áp 0A = VCC/2 sẽ trôi nếu nguồn 5V bị sụt áp.

Tài liệu tham khảo kỹ thuật: Allegro ACS712 Fully Integrated Hall Effect Linear Current Sensor Datasheet (SOIC-8)

Câu hỏi thường gặp (FAQ) về ACS712ELCTR-05B-T

Hỏi: ACS712 05B đo dòng 0A thì chân VIOUT ra bao nhiêu Volt?

Trả lời: Khi cấp nguồn 5.0V và chưa có dòng chạy qua chân 1-2 sang 3-4, chân 7 (VIOUT) xuất đúng 2.50V (tăng 185mV mỗi Ampe chiều dương, giảm 185mV chiều âm).

Mua IC Cảm Biến Dòng Điện Hall ACS712ELCTR-05B-T (±5A) SOIC-8 SMD chính hãng, giá tốt tại Điện Tử DAT
