AMS1117-3.3V SOT-223 IC Ổn Áp 3.3V

Mã sản phẩm: DAT9964 Điện Tử DAT
Tình trạng: Còn hàng

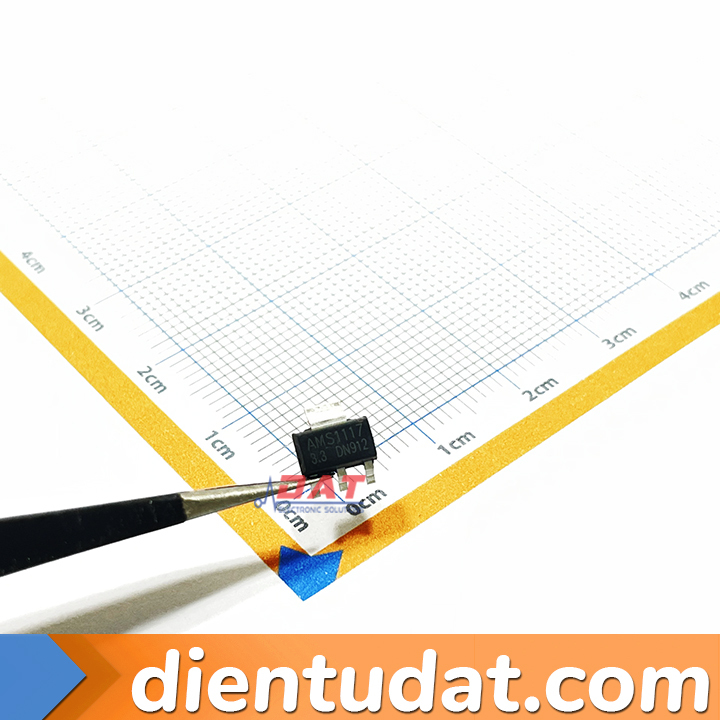

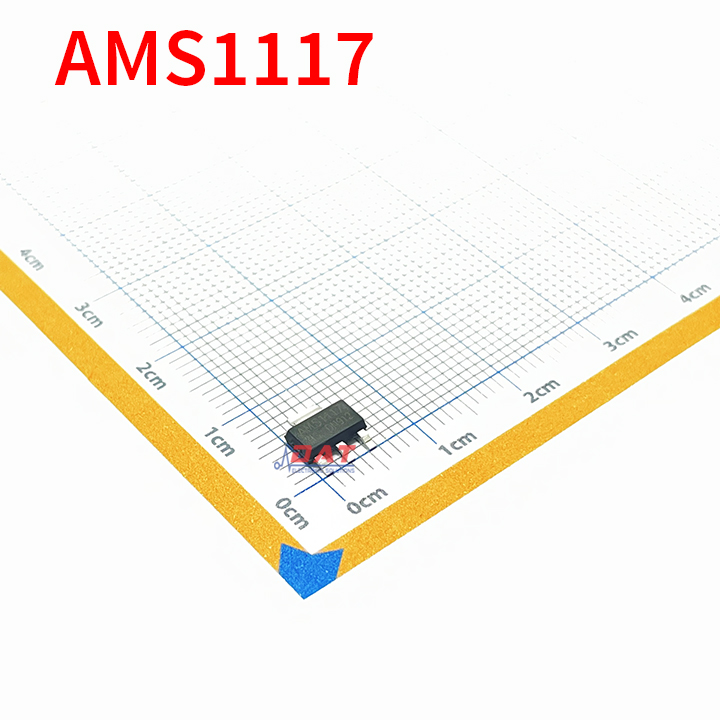

IC Ổn Áp AMS1117-3.3V LDO SOT-223

2.700₫
Mô tả

Tổng quan kỹ thuật — IC Ổn Áp LDO Dương Cố Định 3.3V 1A AMS1117-3.3V SOT-223

AMS1117-3.3V SOT-223 là IC ổn áp sụt áp thấp (LDO) ngõ ra cố định 3.3V (±1.5%) với dòng tải danh định đến 1A, rất thông dụng để hạ áp từ 5V xuống 3.3V cho vi điều khiển STM32, ESP8266, ESP32, module RF và cảm biến.

Mã linh kiện: AMS1117-3.3 (SOT-223)  |  Kiểu đóng gói: SOT-223 (3 chân + Tab lớn)  |  Ký hiệu in thân (Marking): AMS1117 3.3  |  Tham chiếu Datasheet: Advanced Monolithic Systems AMS1117 Datasheet

Đặc điểm nổi bật theo Datasheet AMS1117-3.3 (SOT-223)

  • Ngõ ra cố định chuẩn 3.3V, sai số độ chính xác khoảng ±1.5%.
  • Dòng tải danh định tối đa: 1.0A (phụ thuộc khả năng tản nhiệt PCB).
  • Điện áp sụt qua IC (Dropout Voltage): khoảng 1.2V – 1.3V ở dòng 1A.
  • Tích hợp bảo vệ quá dòng và bảo vệ quá nhiệt tự động.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp ngõ vào tối đaVIN max15 VMột số hãng chịu đỉnh 18V nhưng khuyến nghị dùng ≤ 12V
Dòng ngõ ra tối đaIOUT max1.0 AGiới hạn bởi nhiệt độ mối nối TJ ≤ 125°C
Nhiệt độ mối nối hoạt độngTJ-40°C đến +125°CDòng thương mại 0°C đến +125°C

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Điện áp ngõ raVOUT3.25V – 3.35V (typ 3.3V)IOUT = 10mA – 800mA, VIN = 4.75V – 12V
Điện áp sụt (Dropout)Vdrop1.2V – 1.3V (max)Tại IOUT = 800mA – 1A
Dòng tĩnh (Quiescent)Iq5 mA (typ) / 10 mA (max)Điều kiện không tải
Line / Load RegulationReg0.2% / 0.4% maxỔn định áp tải tốt

Sơ đồ chân (Pinout) & Nhận diện AMS1117-3.3 (SOT-223)

Chân / Pin Ký hiệu Chức năng kỹ thuật
1GNDChân Mass chung (0V)
2 (và Tab lưng)VOUT (+3.3V)Ngõ ra ổn áp +3.3V (hàn mảng đồng giúp tản nhiệt)
3VIN (+5V ~ +12V)Ngõ vào điện áp DC (lớn hơn 4.6V)

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Cấp nguồn 3.3V cho ESP8266, ESP32, STM32, Arduino 3.3V, module SIM/LoRa/NRF24L01.
  • Sửa chữa bo mạch nguồn phụ trên các bộ định tuyến, TV box, bo công nghiệp.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Hạ từ 5V xuống 3.3V là lý tưởng nhất; nếu cấp từ 12V ở dòng tải 500mA sẽ tỏa nhiệt tới (12 - 3.3) × 0.5 = 4.35W làm quá nhiệt chip nhanh chóng.
  • Khuyến nghị lắp tụ tantalum hoặc tụ điện dung 22µF (hoặc gốm 10µF–22µF có ESR hợp lý) sát chân VOUT để mạch ổn định không dao động.

Tài liệu tham khảo kỹ thuật: AMS1117 1A Low Dropout Voltage Regulator Datasheet.

Câu hỏi thường gặp (FAQ) về AMS1117-3.3 (SOT-223)

Hỏi: Tab tản nhiệt phía trên của AMS1117-3.3 nối với chân nào?

Trả lời: Tab lớn phía trên vỏ SOT-223 nối trực tiếp bên trong với chân số 2 (VOUT 3.3V), KHÔNG phải GND — không nối nhầm xuống Mass.

Mua IC Ổn Áp LDO Dương Cố Định 3.3V 1A AMS1117-3.3V SOT-223 chính hãng, giá tốt tại Điện Tử DAT
