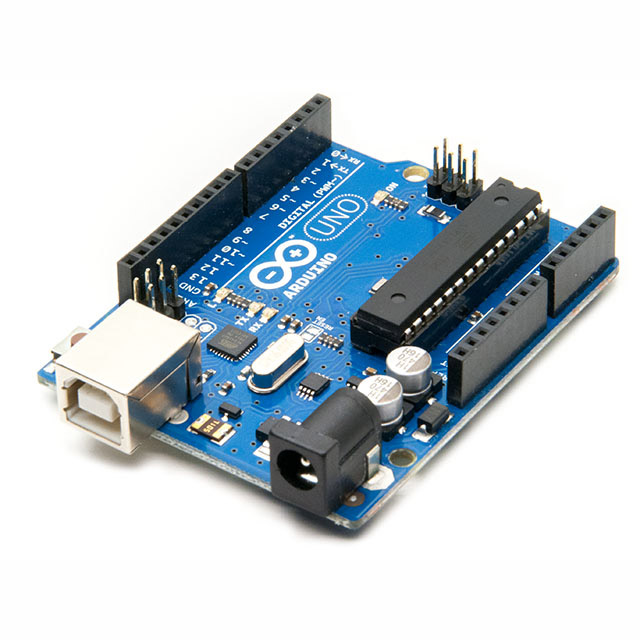

Arduino Uno R3 ATMEGA328P Kèm Cáp

Mã sản phẩm: DAT1648 Điện Tử DAT
Tình trạng: Còn hàng

Nhắc tới dòng mạch Arduino dùng để lập trình, cái đầu tiên mà người ta thường nói tới chính là dòng Arduino UNO. Hiện dòng mạch này đã phát triển tới thế hệ thứ 3 (R3). Bạn sẽ bắt đầu đến với Arduino qua thứ này. Bạn có thể dùng Arduino Nano cũng được nhưng mình khuyên bạn nên dùng cái này

195.000₫
Sendo Shopee
Mô tả

Nhắc tới dòng mạch Arduino dùng để lập trình, cái đầu tiên mà người ta thường nói tới chính là dòng Arduino UNO. Hiện dòng mạch này đã phát triển tới thế hệ thứ 3 (R3). Bạn sẽ bắt đầu đến với Arduino qua thứ này. Bạn có thể dùng Arduino Nano cũng được nhưng mình khuyên bạn nên dùng cái này.

Arduino UNO có thể sử dụng 3 vi điều khiển họ 8bit AVR là ATmega8, ATmega168, ATmega328. Bộ não này có thể xử lí những tác vụ đơn giản như điều khiển đèn LED nhấp nháy, xử lí tín hiệu cho xe điều khiển từ xa, làm một trạm đo nhiệt độ - độ ẩm và hiển thị lên màn hình LCD,… hay những ứng dụng khác.

Arduino Uno được xây dựng với phân nhân là vi điều khiển ATmega328P sử dụng thạch anh có chu kì dao động là 16 MHz. Với vi điều khiển này, ta có tổng cộng 14 pin (ngõ) ra / vào được đánh số từ 0 tới 13 (trong đó có 6 pin PWM, được đánh dấu ~ trước mã số của pin). Song song đó, ta có thêm 6 pin nhận tín hiệu analog được đánh kí hiệu từ A0 - A5, 6 pin này cũng có thể sử dụng được như các pin ra / vào bình thường (như pin 0 - 13). Ở các pin được đề cập, pin 13 là pin đặc biệt vì nối trực tiếp với LED trạng thái trên board.

Trên board còn có 1 nút reset, 1 ngõ kết nối với máy tính qua cổng USB và 1 ngõ cấp nguồn sử dụng jack 2.1mm lấy năng lượng trực tiếp từ AC-DC adapter hay thông qua ắc-quy nguồn.

Khi làm việc với Arduino board, một số thuật ngữ sau cần được lưu ý:

  • Flash Memory: bộ nhớ có thể ghi được, dữ liệu không bị mất ngay cả khi tắt điện. Về vai trò, ta có thể hình dung bộ nhớ này như ổ cứng để chứa dữ liệu trên board. Chương trình được viết cho Arduino sẽ được lưu ở đây. Kích thước của vùng nhớ này thông thường dựa vào vi điều khiển được sử dụng, ví dụ như ATmega8 có 8KB flash memory. Loại bộ nhớ này có thể chịu được khoảng 10,000 lần ghi / xoá.
  • RAM: tương tự như RAM của máy tính, sẽ bị mất dữ liệu khi ngắt điện nhưng bù lại tốc độ đọc ghi xoá rất nhanh. Kích thước nhỏ hơn Flash Memory nhiều lần.
  • EEPROM: một dạng bộ nhớ tương tự như Flash Memory nhưng có chu kì ghi / xoá cao hơn - khoảng 100,000 lần và có kích thước rất nhỏ. Để đọc / ghi dữ liệu ta có thể dùng thư viện EEPROM của Arduino.

Ngoài ra, board Arduino còn cung cấp cho ta các pin khác nhau như pin cấp nguồn 3.3V, pin cấp nguồn 5V, pin GND...

Thông số kỹ thuật của Arduino board được tóm tắt trong bảng sau:

Vi điều khiển ATmega328P
Điện áp hoạt động 5V
Điện áp vào khuyên dùng 7-12V
Điện ápo vào giới hạn 6-20V
Digital I/O pin 14 (6 chân PWM)
PWM digital I/O Pin 6
Ngõ vào  Analog 6
Cường độ dòng điện trên mỗi I/O pin (5V) 20mA
Cường độ dòng điện trên mỗi I/O pin (3.3V) 50mA
Flash Memory 32KB trong đó 0.5KB được
sử dụng bởi bootloader
SRAM 2KB
EEPROM 2KB
Tốc độ 16MHz
Kích thước 68.6 x 53.4mm
Trọng lượng 25g


Arduino Uno R3 không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino Uno R3.Lưu ý:

  • Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào. Việc cấp nguồn sai vị trí có thể làm hỏng board. Điều này không được nhà sản xuất khuyến khích.
  • Cấp nguồn ngoài không qua cổng USB cho Arduino Uno R3 với điện áp dưới 6V có thể làm hỏng board.
  • Cấp điện áp trên 13V vào chân RESET trên board có thể làm hỏng vi điều khiển ATmega328.
  • Cường độ dòng điện vào/ra ở tất cả các chân Digital và Analog của Arduino Uno R3 nếu vượt quá 200mA sẽ làm hỏng vi điều khiển.
  • Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.
  • Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng.
