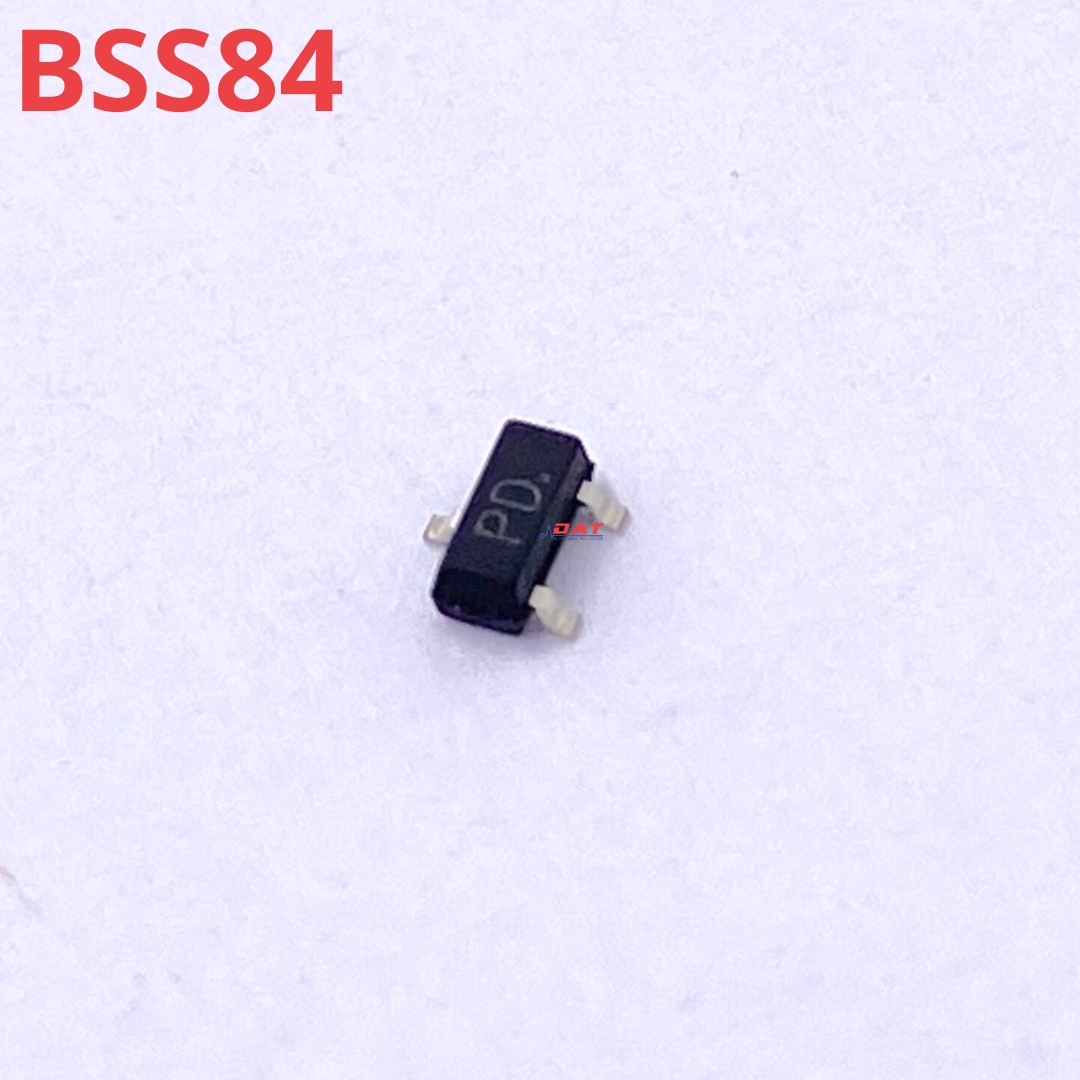

BSS84 LBSS84LT1G SOT23 Mosfet kênh P 50V 130mA

Mã sản phẩm: DAT5868 Điện Tử DAT
Tình trạng: Còn hàng
1.100₫
Mô tả

Tổng quan kỹ thuật — BSS84 LBSS84LT1G SOT23 Mosfet kênh P 50V 130mA

MOSFET tín hiệu Kênh P (P-Channel) mã BSS84 / LBSS84LT1G đóng gói SOT-23 nhỏ gọn, chịu áp -50V, dòng liên tục -130mA, thường dùng chuyển mạch tín hiệu phía cao và mạch dịch mức logic.

Mã linh kiện: BSS84  |  Kiểu đóng gói: SOT-23  |  Ký hiệu in thân (Marking): PD / Y4 / BSS84  |  Tham chiếu Datasheet: ON Semi BSS84 / LBSS84LT1G

Đặc điểm nổi bật theo Datasheet BSS84

  • MOSFET Kênh P tín hiệu nhỏ đóng gói SOT-23
  • Điện áp VDS -50V, dòng xả liên tục -130mA
  • Ngưỡng mở VGS(th) thấp (-0.8V ~ -2.0V) dễ kích bằng logic 3.3V/5V
  • Phổ biến trong mạch dịch mức logic và đóng ngắt tải nhỏ

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
VDS (Max)-50 VKênh P (P-Channel)-
ID (Liên tục)-130 mACông suất tiêu tán 225-300mW-

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
RDS(on) Max10 Ω @ VGS=-5VVGS(max) ±20V-
VGS(th)-0.8V ~ -2.0VKích mức thấp dễ dàng-

Sơ đồ chân (Pinout) & Nhận diện BSS84

Chân / Pin Ký hiệu Chức năng kỹ thuật
1 (Gate)Cực cổng GKéo mức thấp hơn S để dẫn
2 (Source)Cực nguồn SĐấu phía nguồn dương
3 (Drain)Cực máng DNgõ ra tải

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Đóng ngắt nguồn cho cảm biến, module nhỏ phía cao (High-side)
  • Mạch đảo tín hiệu, công tắc điện tử dòng nhỏ
  • Sửa chữa bo mạch laptop, điện thoại, thiết bị IoT

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • D
  • ò
  • n
  • g
  • t
  • ả
  • i
  • t
  • ố
  • i
  • đ
  • a
  • c
  • h
  • ỉ
  • 1
  • 3
  • 0
  • m
  • A
  • ;
  • k
  • h
  • ô
  • n
  • g
  • d
  • ù
  • n
  • g
  • c
  • h
  • o
  • t
  • ả
  • i
  • đ
  • ộ
  • n
  • g
  • c
  • ơ
  • h
  • a
  • y
  • r
  • e
  • l
  • a
  • y
  • c
  • ô
  • n
  • g
  • s
  • u
  • ấ
  • t
  • l
  • ớ
  • n
  • .

Tài liệu tham khảo kỹ thuật: ON Semi BSS84 / LRC LBSS84LT1G 50V 130mA P-Ch MOSFET Datasheet

Câu hỏi thường gặp (FAQ) về BSS84

Hỏi: BSS84 khác gì 2N7002?

Trả lời: BSS84 là MOSFET kênh P (tương ứng cặp bổ sung với kênh N BSS138/2N7002).
