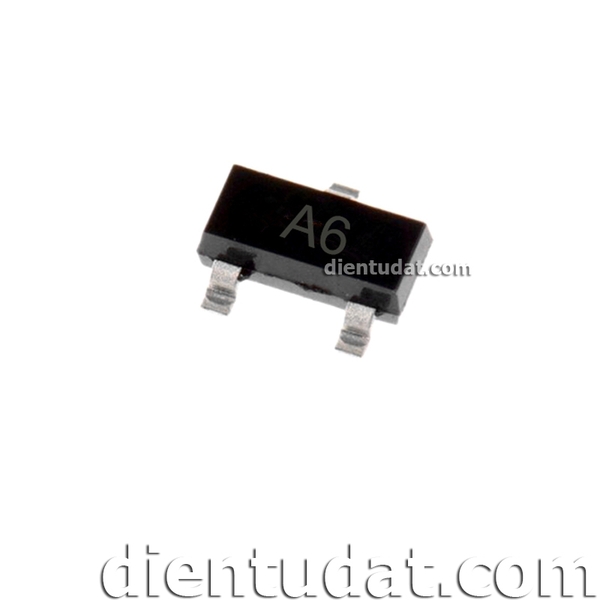

Diode BAS16 A6 SOT23

Mã sản phẩm: DAT3214 Điện Tử DAT
Tình trạng: Còn hàng

Diode BAS16 A6 SOT23

530₫
Mô tả

Tổng quan kỹ thuật — Diode BAS16 A6 SOT23 (High-Speed Switching Diode 75V–100V 215mA)

BAS16 (mã marking A6) là diode chuyển mạch tốc độ cao đơn (1 diode trong vỏ SOT-23) — được xem là phiên bản SOT-23 tiêu chuẩn của diode 1N4148. Linh kiện đạt điện áp ngược 75V – 100V, dòng thuận 215 mA và thời gian hồi phục siêu nhanh trr ≤ 4.0 ns.

Mã linh kiện: BAS16 (SOT-23)  |  Kiểu đóng gói: SOT-23 (3 chân dán SMD — chân 2 không nối)  |  Ký hiệu in thân (Marking): A6 / A6T / A6p / A6W  |  Tham chiếu Datasheet: Nexperia / Vishay — BAS16 High-Speed Switching Diode SOT-23 Datasheet

Đặc điểm nổi bật theo Datasheet BAS16 (SOT-23)

  • Chứa 1 diode duy nhất trong vỏ SOT-23 (chân 1 Anode, chân 3 Cathode, chân 2 bỏ trống NC), dễ hàn hơn vỏ SOD-323/SOD-123 ở dây chuyền chuẩn SOT-23.
  • Tốc độ khóa cực nhanh trr ≤ 4 ns và điện dung ký sinh siêu nhỏ (≤ 1.5–2 pF).
  • Dòng xung đỉnh ngắn hạn cao tới 2.0A (t = 1μs) / 0.5A (t = 1s).
  • Thay thế hoàn toàn tương đương thông số điện cho 1N4148 trên bản mạch dán SOT-23.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp ngược lặp lại tối đaVRRM75 V ~ 100 VChuẩn công nghiệp ≥ 75V (Nexperia 100V)
Dòng thuận liên tụcIF200 mA ~ 215 mA
Dòng xung đỉnh không lặp lạiIFSM2.0 A (1µs) / 0.5 A (1s)
Công suất tiêu tán (SOT-23)Ptot250 mW ~ 350 mW

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Sụt áp thuận (@ 1mA / @ 50mA / @ 150mA)VF≤ 0.715V | ≤ 1.0V | ≤ 1.25V
Thời gian phục hồi ngượctrr≤ 4.0 nsI<sub>F</sub> = I<sub>R</sub> = 10 mA
Dòng rò ngược tối đaIR≤ 0.5 µA ~ 1.0 µATại áp ngược định mức 25°C
Điện dung diodeCd≤ 1.5 pF ~ 2.0 pFV<sub>R</sub> = 0V, f = 1 MHz

Sơ đồ chân (Pinout) & Nhận diện BAS16 (SOT-23)

Chân / Pin Ký hiệu Chức năng kỹ thuật
1 (Trái)Anode (A)Cực dương diode
2 (Phải)NC (Not Connected)Không kết nối nội bộ
3 (Đỉnh giữa)Cathode (K)Cực âm diode

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Diode dập xung ngược cuộn relay nhỏ, cách ly tín hiệu xung, mạch tách xung kích thyristor/MOSFET.
  • Mạch dịch mức logic, bảo vệ ngược áp tín hiệu cảm biến và bo mạch công nghiệp/ô tô.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Chú ý khi vẽ footprint hoặc đo kiểm: Chân 2 (bên phải) của BAS16 là chân trống (NC), không nhầm sang diode đôi BAV70 hay BAV99.

Tài liệu tham khảo kỹ thuật: Nexperia / ON Semiconductor / Vishay — BAS16 SOT-23 High-Speed Switching Diode Datasheet.

Câu hỏi thường gặp (FAQ) về BAS16 (SOT-23)

Hỏi: Diode mã A6 có phải là 1N4148 không?

Trả lời: Đúng về mặt đặc tính kỹ thuật: BAS16 (mã A6) là phiên bản 3 chân SOT-23 tương đương 1N4148 (75V–100V, ~200mA, 4ns), khác với bản 2 chân LL34/SOD123.

Mua Diode BAS16 A6 SOT23 (High-Speed Switching Diode 75V–100V 215mA) chính hãng, giá tốt tại Điện Tử DAT

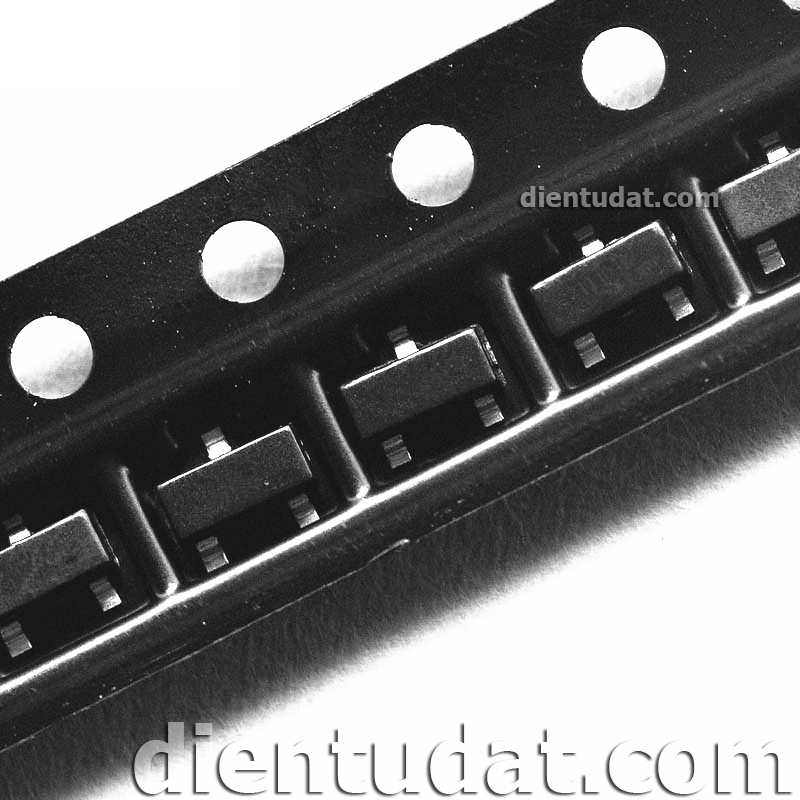

Kho linh kiện điện tử & gia công PCBA Điện Tử DAT sẵn số lượng từ bán lẻ mẫu thử R&D đến cuộn SMD / ống DIP cho dây chuyền sản xuất (hỗ trợ xuất hóa đơn VAT, BOM kitting theo file Excel/Gerber).
