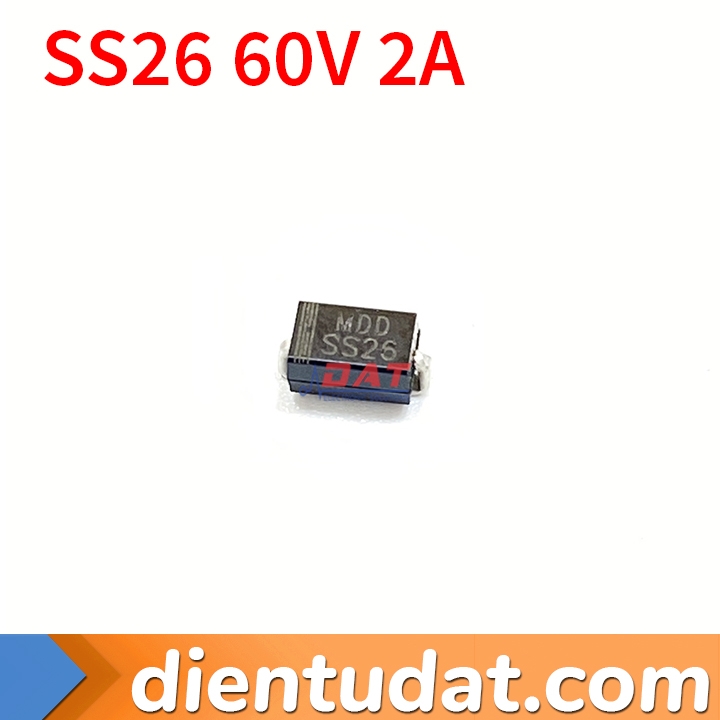

Diode SS26 60V 2A SMD Schottky Diode

Mã sản phẩm: DAT4603 Điện Tử DAT
Tình trạng: Còn hàng

Diode SS26 60V 2A SMD Schottky Diode

320₫
Mô tả

Tổng quan kỹ thuật — Diode Chỉnh Lưu Schottky SS26 60V 2A SMD

Diode SS26 SMD là diode chỉnh lưu xung công nghệ Schottky chịu điện áp ngược lặp lại VRRM = 60V, dòng chỉnh lưu trung bình IF(AV) = 2.0A và chịu dòng xung đỉnh 50A, điện áp rơi thuận chỉ khoảng ≤ 0.70V, rất phù hợp cho mạch nguồn buck/boost từ 24V–48V và bảo vệ ngược áp.

Mã linh kiện: SS26 (SMD SMB / DO-214AA)  |  Kiểu đóng gói: SMB (DO-214AA) / SMA (2 chân dán SMD)  |  Ký hiệu in thân (Marking): SS26  |  Tham chiếu Datasheet: Onsemi / Semiware SS26 2.0A 60V Schottky Barrier Rectifier Datasheet

Đặc điểm nổi bật theo Datasheet SS26 (SMD SMB / DO-214AA)

  • Điện áp ngược lặp lại cực đại: VRRM = 60V (biên áp an toàn hơn SS24 40V cho nguồn 24V–48V).
  • Dòng chỉnh lưu trung bình: IF(AV) = 2.0A; dòng xung đỉnh IFSM = 50A (8.3ms).
  • Điện áp rơi thuận tối đa: VF ≤ 0.70V tại IF = 2.0A.
  • Tốc độ chuyển mạch nhanh chuẩn Schottky, tổn hao chuyển mạch thấp ở tần số cao.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp ngược lặp lại tối đaVRRM60 VÁp DC ngược tối đa VDC = 60V
Dòng chỉnh lưu trung bìnhIF(AV)2.0 ATheo chuẩn nhiệt pad PCB
Dòng xung đỉnh thuậnIFSM50 AXung bán sin 8.3ms
Nhiệt độ mối nối hoạt độngTJ-55°C đến +150°CDải nhiệt công nghiệp

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Điện áp thuận tối đaVF max0.70 VTại IF = 2.0A, TA = 25°C
Dòng rò ngược tối đaIR≤ 0.5 mA (@ 25°C)Tại VR = 60V
Cực tínhCathode BandVạch ngang trên thânĐầu có vạch là cực âm (Cathode)

Sơ đồ chân (Pinout) & Nhận diện SS26 (SMD SMB / DO-214AA)

Chân / Pin Ký hiệu Chức năng kỹ thuật
Đầu không vạchAnode (+ / A)Cực dương diode
Đầu có vạch trắng/xámCathode (- / K)Cực âm diode

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Diode hồi tiếp trong mạch hạ áp Buck (LM2575, XL4001, XL4015) chạy nguồn 24V–36V.
  • Mạch tăng áp Boost (dưới 50V) và mạch chống cắm ngược nguồn DC dòng ≤ 2A.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Đầu có vạch kẻ trên thân SMD là cực Cathode (-).
  • Khi thay cho diode SS24 trong nguồn 24V hay có xung gai lớn, nâng cấp lên SS26 (60V) giúp mạch bền hơn hẳn.

Tài liệu tham khảo kỹ thuật: Onsemi / Semiware SS26 2.0A 60V Surface Mount Schottky Barrier Rectifier Datasheet.

Câu hỏi thường gặp (FAQ) về SS26 (SMD SMB / DO-214AA)

Hỏi: SS26 có thay trực tiếp được cho SS24 hoặc SS16 không?

Trả lời: Có, SS26 (60V 2A) thay nâng cấp trực tiếp cho SS24 (40V 2A) và SS16 (60V 1A) nếu footprint chân trên bo mạch vừa kích thước.
