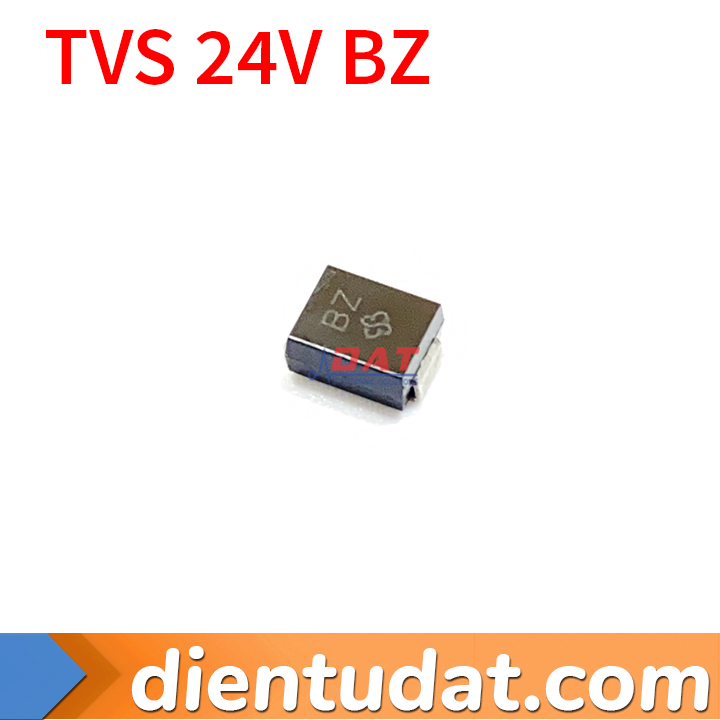

Diode TVS SMBJ24CA 24V BZ SMD
Tổng quan kỹ thuật — Diode TVS SMBJ24CA 24V BZ SMD (600W Bi-Directional DO-214AA)
SMBJ24CA (mã BZ) là diode triệt xung quá áp TVS 2 chiều (Bi-Directional) công suất đỉnh 600W (10/1000μs), vỏ DO-214AA (SMB). Với điện áp chờ ngược VR = 24.0V và áp kẹp tối đa VC = 38.9V @ 15.5A, linh kiện bảo vệ cực tốt cho rail nguồn 24V DC công nghiệp.
Mã linh kiện: SMBJ24CA (DO-214AA / SMB) | Kiểu đóng gói: DO-214AA (SMB, 2 chân dán J-lead) | Ký hiệu in thân (Marking): BZ (2 chiều không phân cực) | Tham chiếu Datasheet: Littelfuse / Vishay — SMBJ24CA 600W Surface Mount TVS Diode Datasheet
| Thông số | Ký hiệu | Giá trị tối đa | Điều kiện / Ghi chú |
|---|---|---|---|
| Công suất xung đỉnh (10/1000µs) | PPPM | 600 W | T<sub>A</sub> = 25°C |
| Điện áp làm việc ngược tối đa | VRWM / VR | 24.0 V | Lý tưởng cho hệ thống 24V DC |
| Dòng xung đỉnh tối đa | IPP | 15.4 A ~ 15.5 A | Dạng xung chuẩn 10/1000µs |
| Nhiệt độ tiếp giáp | TJ | -55°C ~ +150°C |
| Thông số điện | Ký hiệu | Thông số kỹ thuật | Điều kiện đo |
|---|---|---|---|
| Điện áp đánh thủng (5%) | VBR | 26.70 V ~ 29.50 V | Tại dòng thử I<sub>T</sub> = 1.0 mA |
| Điện áp kẹp đỉnh tối đa | VC | ≤ 38.9 V | Tại I<sub>PP</sub> = 15.4–15.5 A |
| Dòng rò ngược tối đa | IR | ≤ 1.0 µA | Tại V<sub>R</sub> = 24.0 V |
| Phân cực | Polarity | Bi-Directional (2 chiều) | Không có vạch Cathode, hàn xoay chiều nào cũng được |
Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:
Tài liệu tham khảo kỹ thuật: Littelfuse / Vishay — SMBJ Series 600W Transient Voltage Suppressor Datasheet.
Hỏi: SMBJ24CA dùng cho nguồn 24V có bị nóng hay dẫn liên tục không?
Trả lời: Không. Ở 24V dòng rò tối đa chỉ ≤ 1µA; TVS chỉ bắt đầu dẫn kẹp áp khi gai xung vượt quá ngưỡng đánh thủng Vbr ~26.7V.
Mua Diode TVS SMBJ24CA 24V BZ SMD (600W Bi-Directional DO-214AA) chính hãng, giá tốt tại Điện Tử DAT
Kho linh kiện điện tử & gia công PCBA Điện Tử DAT sẵn số lượng từ bán lẻ mẫu thử R&D đến cuộn SMD / ống DIP cho dây chuyền sản xuất (hỗ trợ xuất hóa đơn VAT, BOM kitting theo file Excel/Gerber).
