HTC-TECH Mạch Điều Khiển RF Đóng Ngắt 4 Relay 5V

230.000₫
  • :

    Còn hàng

Mã sản phẩm : DAT3269

HTC-TECH Mạch Điều Khiển RF Đóng Ngắt 4 Relay 5V


Thêm vào yêu thích Đã yêu thích

HTC-TECH Mạch Điều Khiển RF Đóng Ngắt 4 Relay 5V được thiết kế với mạch thu học mã KB1 tần số 315MHz với cách học mã đơn giản, phù hợp sử dụng cho các Remote tần số 315MHz dòng chip EV1527, PT2260, PT2262, PT2264,...

Mạch được thiết kế với Opto cách cho mỗi relay giúp Relay hoạt động ổn định hơn.

Thông số kỹ thuật:

  • Điện áp hoạt động: 5VDC
  • Mạch thu RF: Mạch nhận học mã KB1
  • Tần số hoạt động: 315MHz
  • Ngõ ra: 4 kênh
  • Trạng thái ngõ ra: Tiếp điểm Relay NC - COM - NO
  • Dòng tải: 10A (Max)
  • Kích thước:

Hướng dẫn sử dụng:

  • Cấp nguồn cho mạch, nhấn và giữ nút nhấn trên mạch thu RF KB1, khi đèn sáng nhả nút ra sau đó nhấn 1 nút bất kỳ trên Remote, mạch KB1 sẽ tự động nhận toàn bộ các nút tương ứng trên Remote.
  • Các chế độ của mạch KB1:
    • Chế độ M (mặc định): Nhấn giữ nút Remote -> Relay Đóng -> Nhả nút Remote --> Relay Ngắt
    • Chế độ T: Nhấn nút Remote lần 1 --> Relay Đóng -> Nhấn nút Remote lần 2 -> Relay Ngắt
    • Chế độ L: Ví dụ Remote có 4 nút A B C D, Nhấn nút A -> Relay A Đóng, nếu vẫn tiếp tục nhấn nút A Relay vẫn giữ trạng thái Đóng -> Nhấn nút B -> Relay A Ngắt, đồng thời Relay B Đóng -> Với chế độ này, tại 1 thời điểm chỉ có 1 Relay Đóng, các Relay còn lại đều Ngắt.
  • Mặc định của mạch KB1 là chế độ M, để chuyển sang các chế độ T hoặc L bạn cần thao tác như sau:
    • Mặt sau của Mạch KB1 có 3 chân được ký hiệu T - G - L.
    • Để chuyển sang chế độ T, bạn cần hàn nối 2 chân T và G với nhau
    • Để chuyển sang c.hế độ T, bạn cần hàn nối 2 chân L và G với nhau.
    • Lưu ý: Không hàn nối đồng thời 3 chân T - G và L với nhau, trường hợp này có thể gây hỏng mạch.

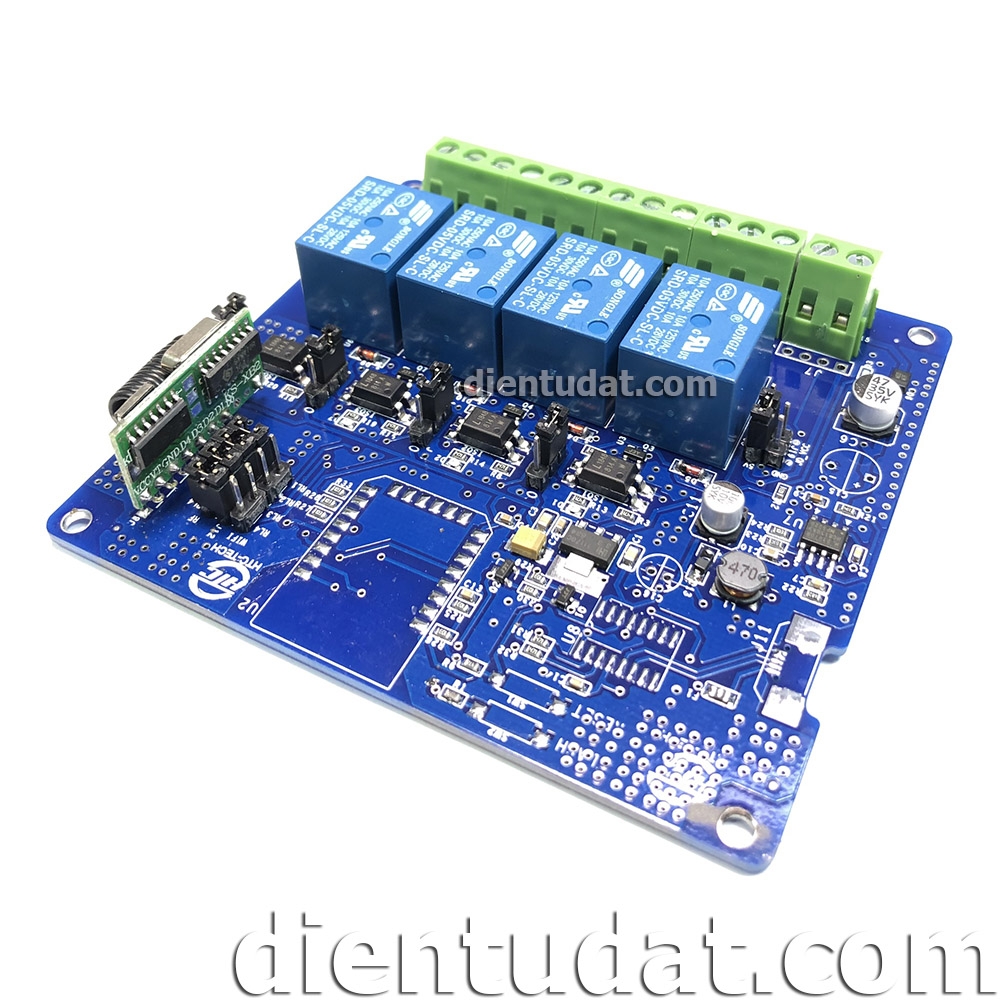

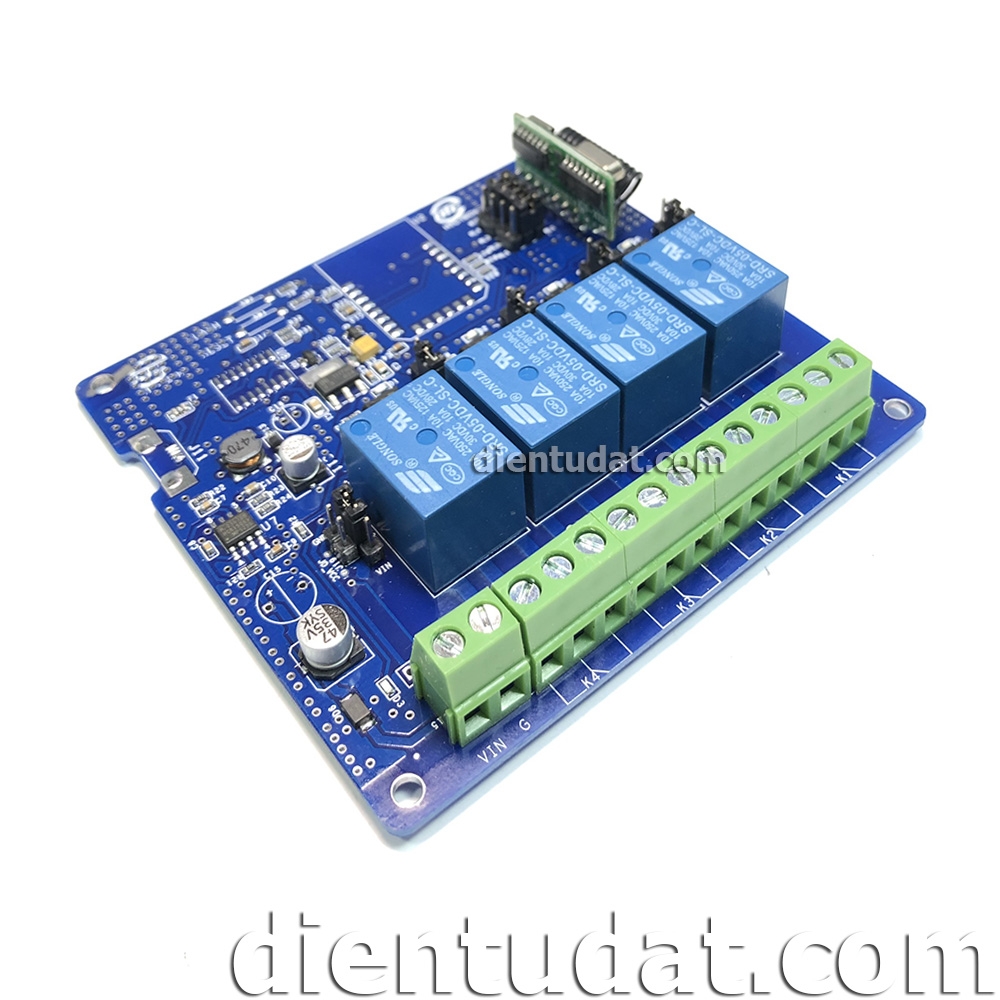

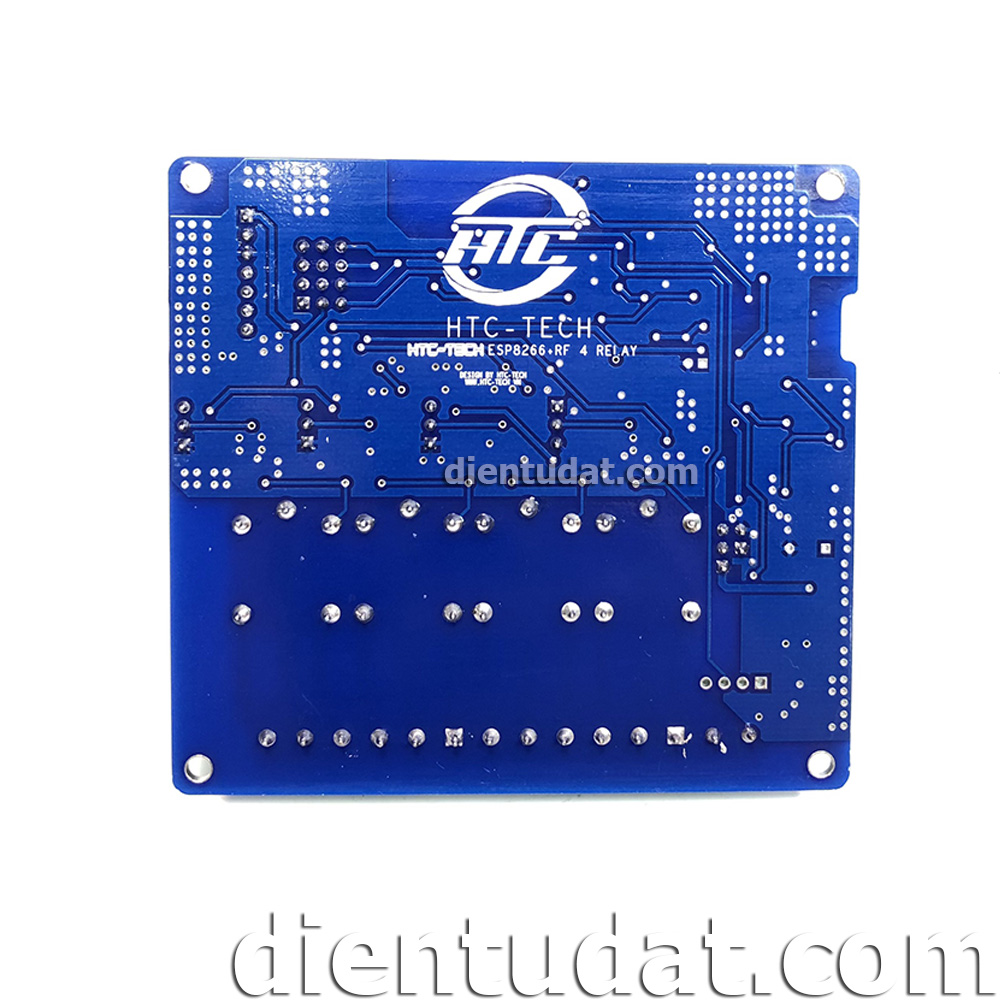

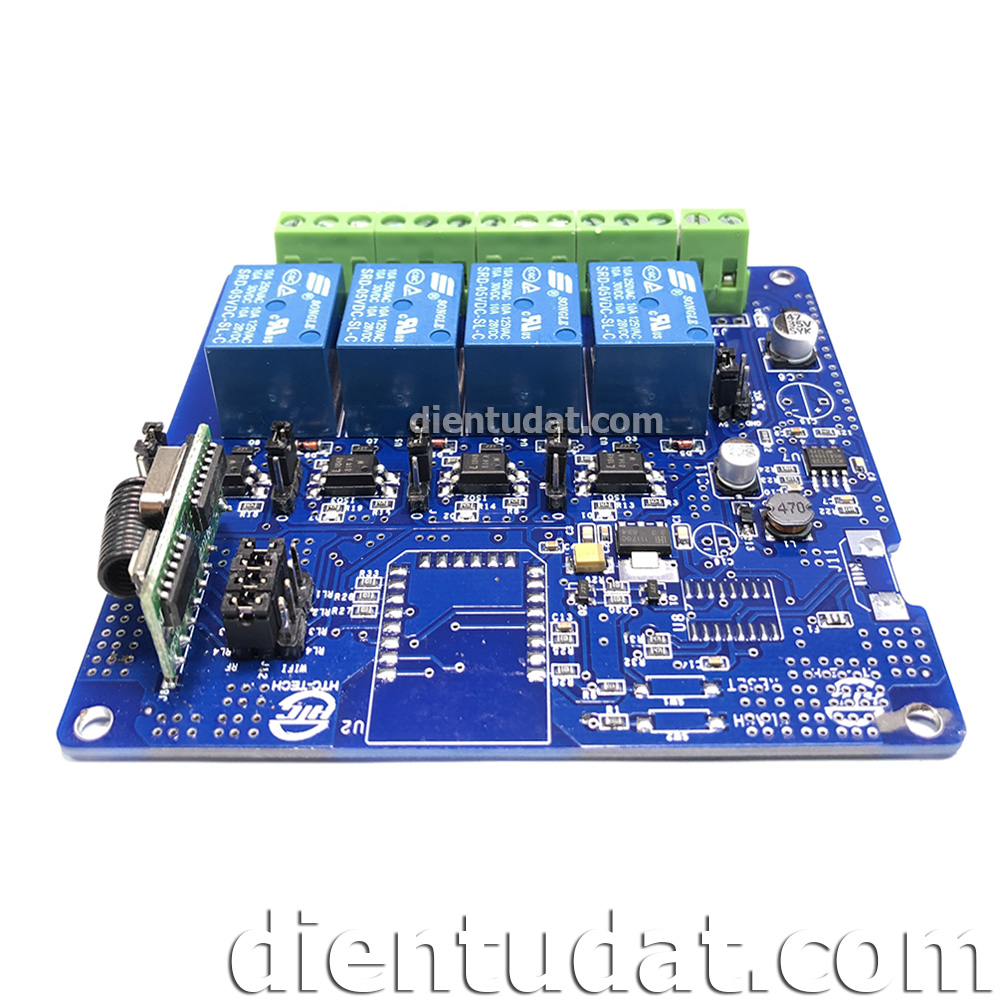

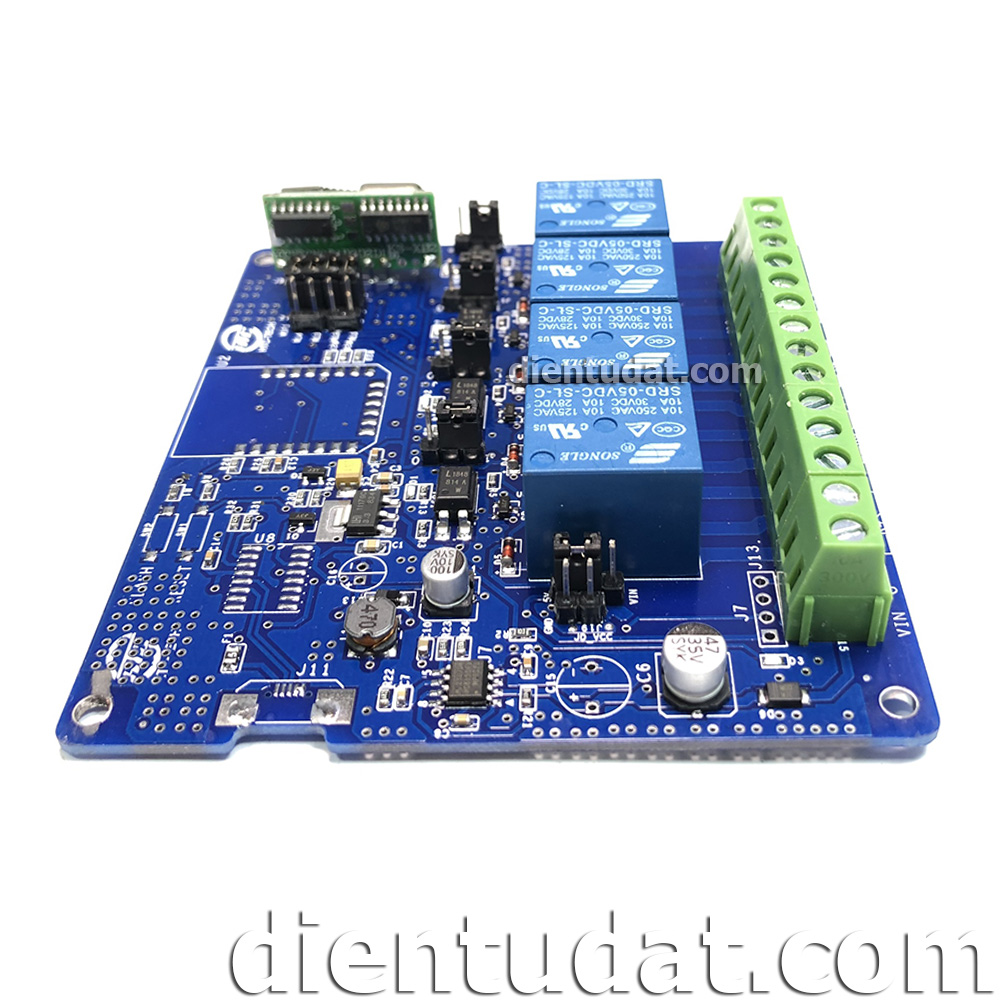

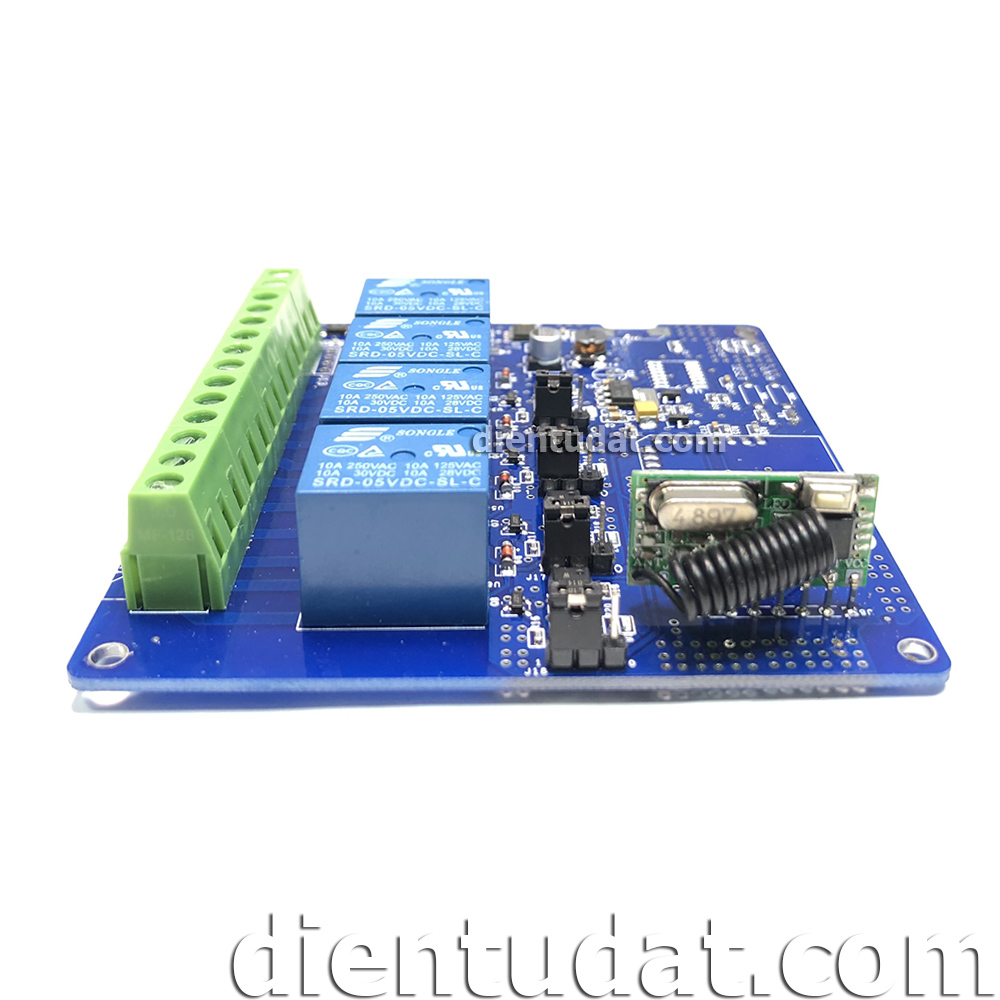

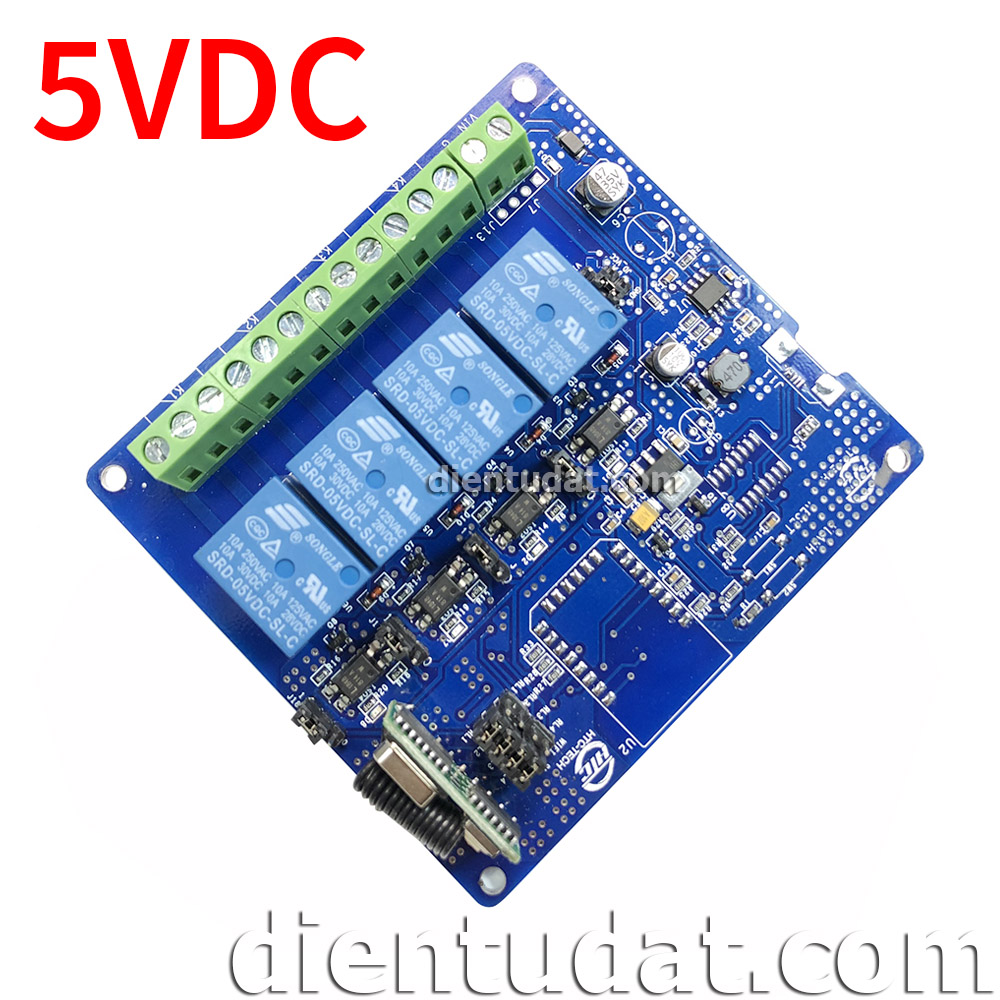

Hình ảnh sản phẩm:
