Jack Cắm Micro Dây Chuôi Cắm XLR Mạ Vàng

Mã sản phẩm: DAT3923 Điện Tử DAT
Tình trạng: Còn hàng

Jack Cắm Micro Dây Chuôi Cắm XLR Mạ Vàng

16.000₫
Sendo Shopee lazada
Mô tả

Tổng quan kỹ thuật — Đầu Cắm Micro Dây Chuôi XLR 3 Chân Đực Mạ Vàng (Lõi Ruột Canon)

Ruột (chuôi lõi) đầu cắm micro 3 chân Đực chuẩn XLR / Canon có các chân tiếp điểm đồng mạ vàng chống oxy hóa truyền tín hiệu âm thanh cân bằng (Balanced) sạch nhiễu, tích hợp sẵn vít giữ vào vỏ jack và các cốc hàn dây cỡ lớn.

Mã linh kiện: 3-Pin Male XLR Core Insert  |  Kiểu đóng gói: Lõi ruột cắm XLR 3 chân Đực mạ vàng + Vòng đế nhựa & vít hãm  |  Ký hiệu in thân (Marking): XLR 3-Pin Male Gold-Plated Insert  |  Tham chiếu Datasheet: Standard 3-Pin Male XLR Gold-Plated Contact

Đặc điểm nổi bật theo Datasheet 3-Pin Male XLR Core Insert

  • 3 chân cắm mạ vàng chống rỉ sét: Đảm bảo tiếp xúc chắc chắn, hạn chế rột rẹt tín hiệu micro khi sử dụng lâu dài.
  • Cốc hàn chuẩn 3 cực (Pin 1/2/3): Đánh số nhận diện rõ ràng giúp hàn đúng chuẩn âm thanh cân bằng XLR.
  • Dùng thay thế lõi bị gãy/oxy hóa: Phù hợp hầu hết thân vỏ jack Canon 3 chân tiêu chuẩn và đế thiết bị âm thanh.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Số tiếp điểmPins3 Chân Đực (Male XLR)Tiếp điểm kim loại mạ vàng
Kiểu đấu nốiTermCốc hàn dây (Solder Cup)Vít hãm gắn vỏ jack đi kèm

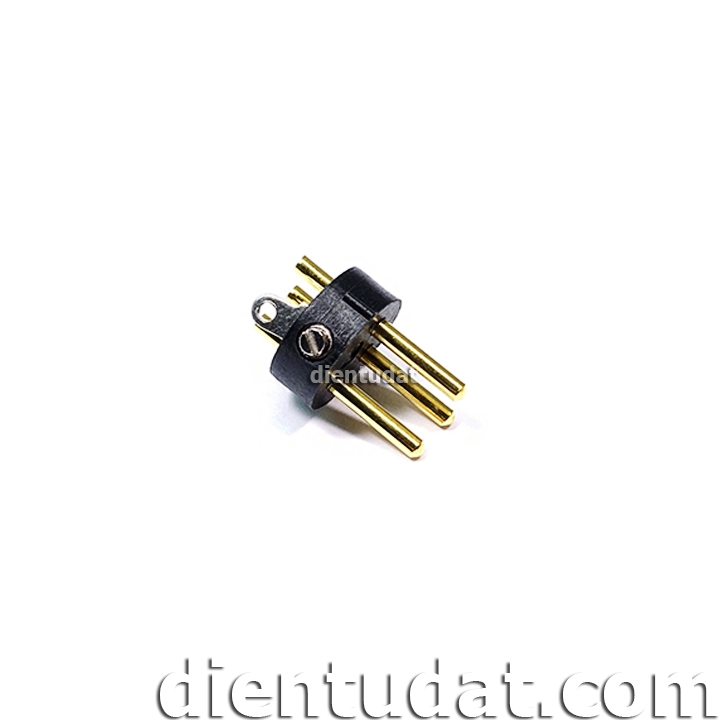

Mã sản phẩmSKUDAT3923Đơn vị 1 cái như hình

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Chuẩn kết nốiStdXLR 3-Pin Balanced Audio (IEC 61076-2-103)Suy hao tiếp xúc thấp

Sơ đồ chân (Pinout) & Nhận diện 3-Pin Male XLR Core Insert

Chân / Pin Ký hiệu Chức năng kỹ thuật
Pin 1 (Ground/Shield)Mass bọc nhiễu (GND)Hàn lớp vỏ lưới đồng bọc chống nhiễu của dây micro
Pin 2 (Hot / +)Tín hiệu dương (+)Hàn dây tín hiệu nóng (thường màu Đỏ/Trắng)
Pin 3 (Cold / -)Tín hiệu âm đảo pha (-)Hàn dây tín hiệu lạnh (hoặc chập chung Pin 1 nếu làm dây Unbalanced)

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Thay thế ruột jack micro có dây, dây tín hiệu mixer/vang số/cục đẩy sân khấu bị lỏng hoặc mòn chân tiếp xúc.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

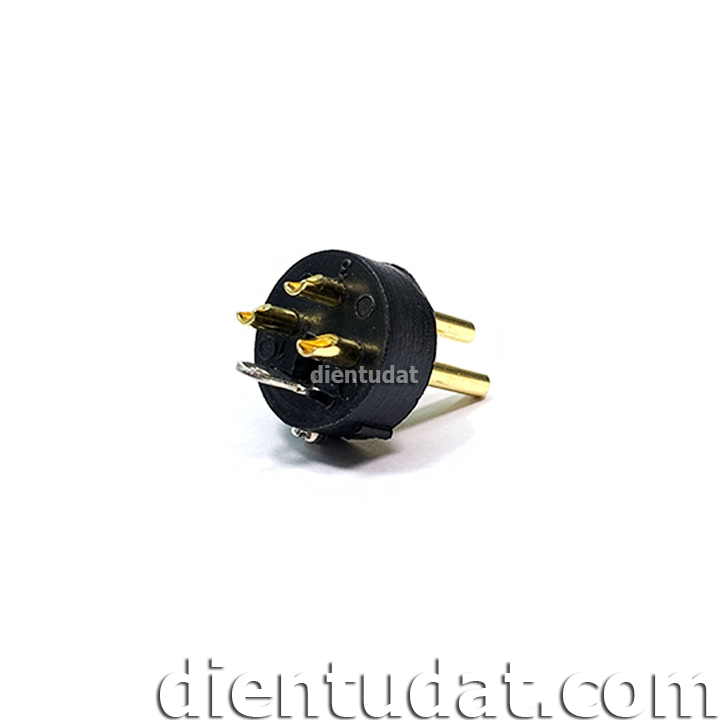

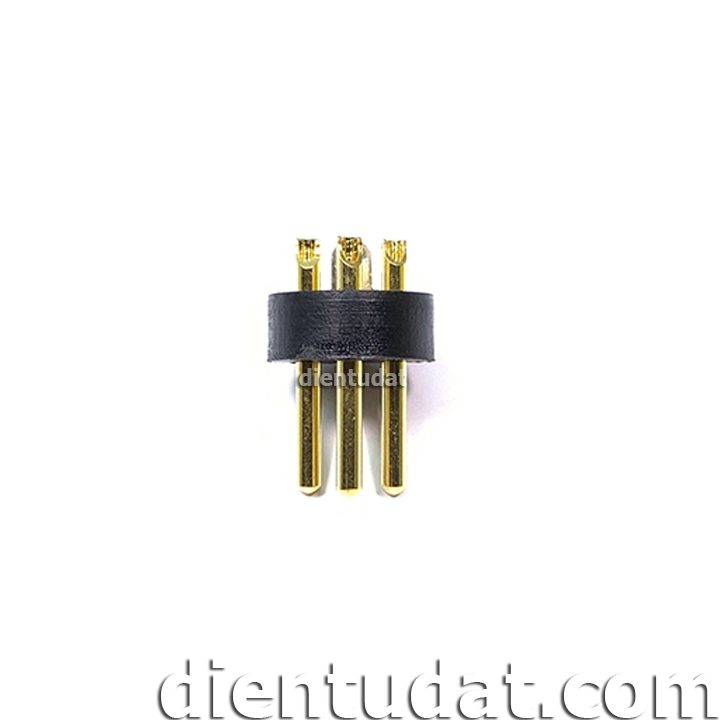

  • Sản phẩm là phần lõi ruột cắm 3 chân mạ vàng có ốc vít cố định như ảnh chụp thực tế; luồn vòng ống cao su/vỏ jack vào dây trước khi hàn vào 3 cốc hàn.

Tài liệu tham khảo kỹ thuật: Quy ước chân chuẩn audio cân bằng XLR (Pin 1 GND, Pin 2 +, Pin 3 -) & hình ảnh thực tế DAT3923.

Câu hỏi thường gặp (FAQ) về 3-Pin Male XLR Core Insert

Hỏi: Thứ tự hàn 3 chân chuẩn XLR cho micro để không bị ù hay lệch pha?

Trả lời: Hàn theo chuẩn quốc tế: Chân 1 = Mass/Vỏ chống nhiễu (Shield), Chân 2 = Tín hiệu nóng (+), Chân 3 = Tín hiệu lạnh (-).

Mua Đầu Cắm Micro Dây Chuôi XLR 3 Chân Đực Mạ Vàng (Lõi Ruột Canon) chính hãng, giá tốt tại Điện Tử DAT
