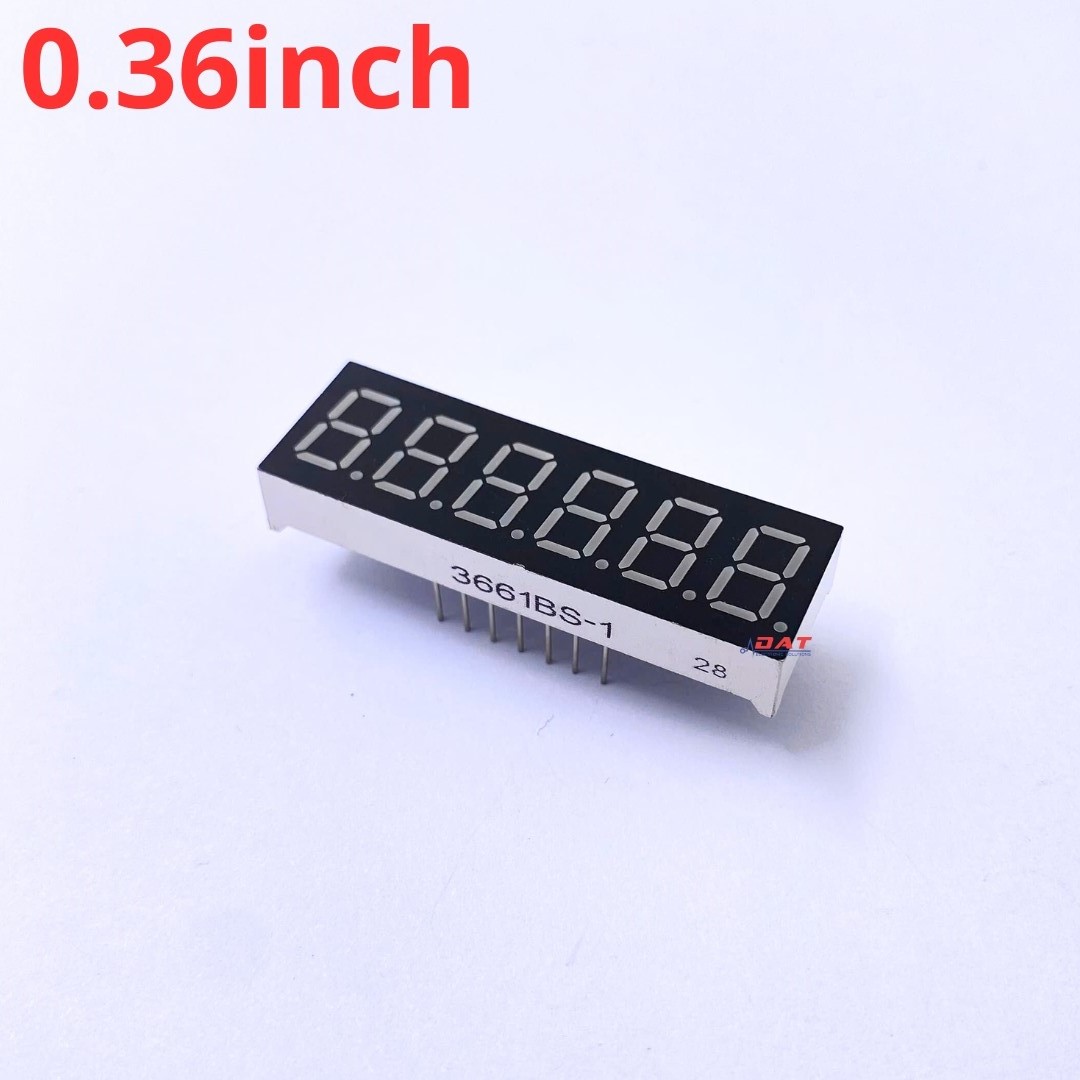

LED 7 Đoạn 0.36inch 6 Số 3661BS - Dương chung

Mã sản phẩm: DAT5784B Điện Tử DAT
Tình trạng: Còn hàng
15.000₫
Mô tả

Tổng quan kỹ thuật — LED 7 Đoạn 0.36inch 6 Số 3661BS - Dương chung

LED 7 đoạn 6 số cỡ nhỏ gọn 0.36 inch mã 3661BS loại Dương Chung (Common Anode) màu Đỏ, chuyên dùng cho đồng hồ đo điện áp/dòng điện, bộ đếm nhỏ và mạch TM1637/74HC595.

Mã linh kiện: 3661BS-RED-6DIGIT  |  Kiểu đóng gói: DIP 14 chân 6 số  |  Ký hiệu in thân (Marking): 3661BS  |  Tham chiếu Datasheet: 6-Digit 0.36" 7-Segment 3661BS

Đặc điểm nổi bật theo Datasheet 3661BS-RED-6DIGIT

  • 6 chữ số kích thước nhỏ gọn 0.36 inch (chiều cao số 9.1mm)
  • Loại Dương Chung (Common Anode - 3661BS) ánh sáng Đỏ
  • Mặt đen tương phản tốt, dễ lắp hộp thiết bị nhỏ
  • Chân cắm DIP 14 chân tiêu chuẩn

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Số chữ số / Cỡ6 Số / 0.36 inchChiều cao số ~9.1mm-
Cực chung / MàuDương chung (CA) / ĐỏVF ~1.8-2.2V-

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Số chân14 chân DIP6 chân COM + 8 chân đoạn-
Dòng khuyến nghị5 ~ 15 mA / đoạnDùng trở hạn dòng-

Sơ đồ chân (Pinout) & Nhận diện 3661BS-RED-6DIGIT

Chân / Pin Ký hiệu Chức năng kỹ thuật
6 chân COM (Anode)Cực dương chung từng sốKích qua PNP/IC nguồn
8 chân Đoạn (Cathode)A..G, DPKéo xuống GND qua trở hạn dòng

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Bộ đếm nhỏ, đồng hồ đo tần số, đồng hồ mini 6 số
  • Mặt hiển thị cho hộp kỹ thuật kích thước hẹp
  • Thay thế LED 7 đoạn 6 số trên bo điều khiển

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • D
  • ù
  • n
  • g
  • t
  • r
  • ở
  • h
  • ạ
  • n
  • d
  • ò
  • n
  • g
  • c
  • h
  • o
  • t
  • ừ
  • n
  • g
  • đ
  • o
  • ạ
  • n
  • đ
  • ể
  • t
  • r
  • á
  • n
  • h
  • c
  • h
  • á
  • y
  • L
  • E
  • D
  • k
  • h
  • i
  • q
  • u
  • é
  • t
  • .

Tài liệu tham khảo kỹ thuật: 0.36-Inch 6-Digit Common Anode 7-Segment 3661BS Spec

Câu hỏi thường gặp (FAQ) về 3661BS-RED-6DIGIT

Hỏi: 0.36 inch chữ cao khoảng bao nhiêu mm?

Trả lời: Chiều cao nét số khoảng 9.1mm (0.36 inch).
