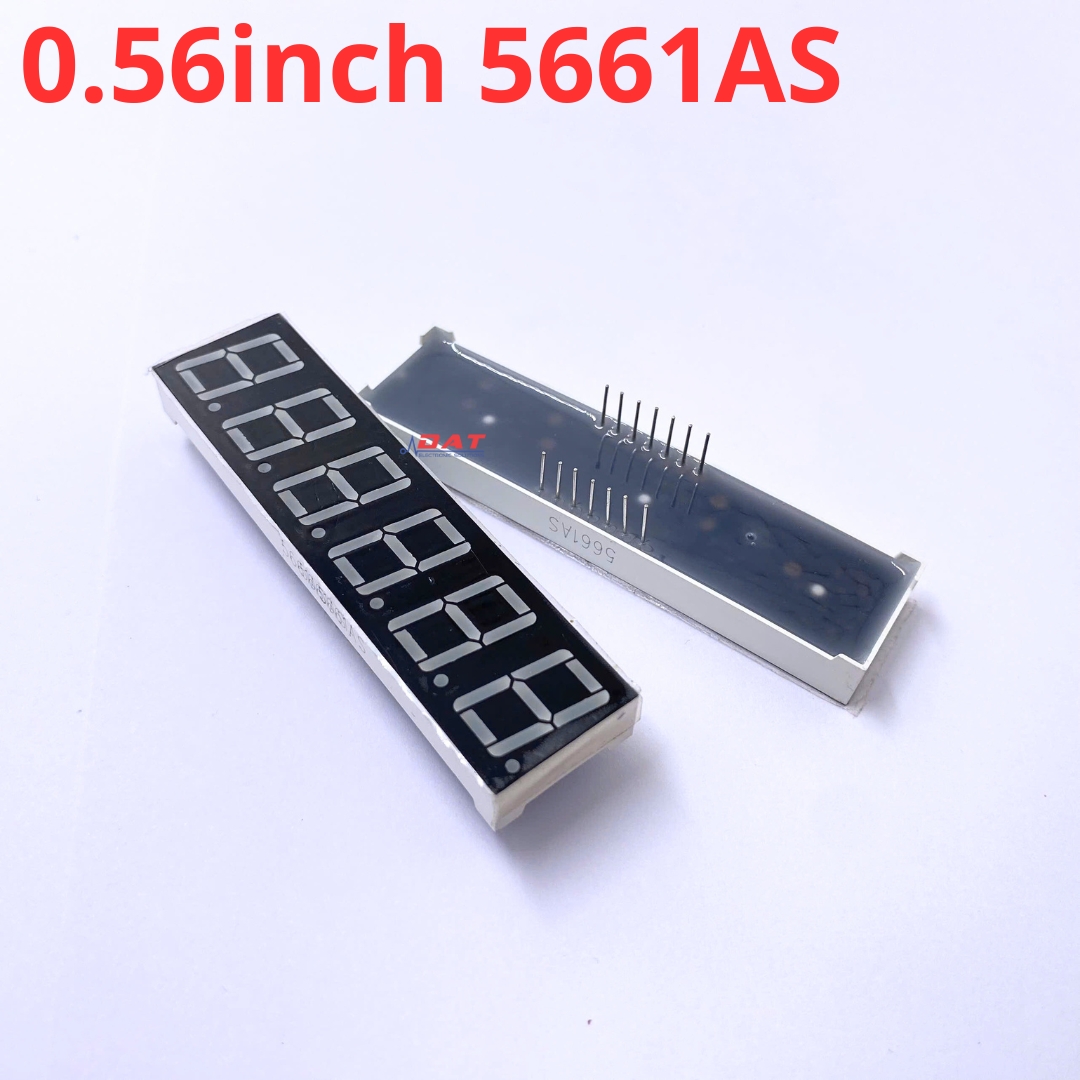

LED 7 Đoạn 0.56inch 6 Số 5661AS - Dương chung

Mã sản phẩm: DAT5788A Điện Tử DAT
Tình trạng: Còn hàng
16.000₫
Mô tả

Tổng quan kỹ thuật — LED 7 Đoạn 0.56inch 6 Số 5661AS - Dương chung

LED 7 đoạn 6 số cỡ chữ 0.56 inch mã 5661AS màu Đỏ, thiết kế quét 6 chữ số liền khối gọn đẹp, thích hợp cho đồng hồ số 6 số và bộ đếm công nghiệp.

Mã linh kiện: 5661AS-RED-6DIGIT  |  Kiểu đóng gói: DIP 14 chân 6 số  |  Ký hiệu in thân (Marking): 5661AS  |  Tham chiếu Datasheet: 6-Digit 0.56" 7-Segment 5661

Đặc điểm nổi bật theo Datasheet 5661AS-RED-6DIGIT

  • 6 chữ số liền khối kích thước lớn 0.56 inch (~14.2mm)
  • Ánh sáng Đỏ nổi bật trên nền mặt đen
  • Tiết kiệm dây nối hơn so với ghép 6 LED đơn
  • Chân cắm xuyên lỗ DIP tiêu chuẩn

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Số chữ số / Cỡ6 Số / 0.56 inch6 Digit 7-Segment-
Điện áp đoạn~1.8V ~ 2.2VDCDòng ~10-20mA/đoạn-

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Mã linh kiện5661AS14 chân quét ma trận-
Màu LEDĐỏĐộ sáng cao-

Sơ đồ chân (Pinout) & Nhận diện 5661AS-RED-6DIGIT

Chân / Pin Ký hiệu Chức năng kỹ thuật
6 chân COM (D1..D6)Chân chung các chữ sốĐiều khiển qua transistor/IC quét
8 chân Đoạn (A..G, DP)Nối qua trở hạn dòngHiển thị số 0-9

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Đồng hồ 6 số giờ-phút-giây
  • Bộ đếm xung, đồng hồ đo vôn/ampe, cân điện tử
  • Mặt hiển thị thiết bị DIY

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • K
  • i
  • ể
  • m
  • t
  • r
  • a
  • n
  • h
  • a
  • n
  • h
  • c
  • h
  • â
  • n
  • c
  • h
  • u
  • n
  • g
  • b
  • ằ
  • n
  • g
  • đ
  • ồ
  • n
  • g
  • h
  • ồ
  • t
  • h
  • a
  • n
  • g
  • d
  • i
  • o
  • d
  • e
  • t
  • r
  • ư
  • ớ
  • c
  • k
  • h
  • i
  • t
  • h
  • i
  • ế
  • t
  • k
  • ế
  • /
  • h
  • à
  • n
  • m
  • ạ
  • c
  • h
  • đ
  • ể
  • c
  • h
  • ắ
  • c
  • c
  • h
  • ắ
  • n
  • c
  • ự
  • c
  • t
  • í
  • n
  • h
  • đ
  • ú
  • n
  • g
  • t
  • h
  • e
  • o
  • l
  • ô
  • .

Tài liệu tham khảo kỹ thuật: 0.56-Inch 6-Digit 7-Segment LED Display 5661 Specification

Câu hỏi thường gặp (FAQ) về 5661AS-RED-6DIGIT

Hỏi: Có dùng chung code quét LED với MAX7219/TM1637 được không?

Trả lời: Được với TM1637 (cực chung Anode) hoặc qua transistor quét 6 số từ MCU.
