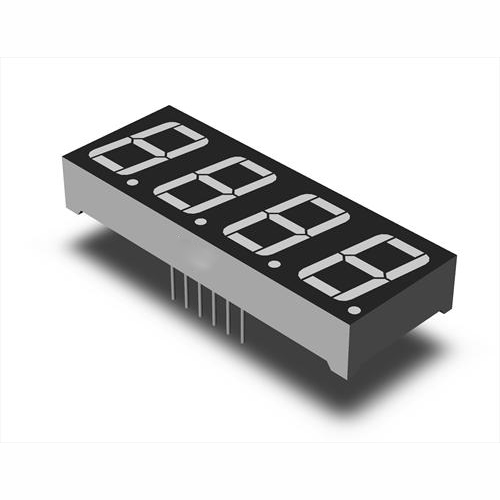

Tổng quan kỹ thuật — LED 7 Đoạn 4 Số 0.56inch 5641BS Dương Chung - Đỏ
LED 7 đoạn 4 số cỡ chữ lớn 0.56 inch mã 5641BS màu Đỏ loại Dương Chung (Common Anode) có dấu chấm thập phân ở mỗi số, dùng phổ biến trong mạch đo áp, đo nhiệt, bộ đếm 4 số.
Mã linh kiện: 5641BS-4DIGIT-RED | Kiểu đóng gói: DIP 12 chân 4 số | Ký hiệu in thân (Marking): 5641BS | Tham chiếu Datasheet: 4-Digit 0.56" Common Anode 5641BS
| Thông số | Ký hiệu | Giá trị tối đa | Điều kiện / Ghi chú |
|---|---|---|---|
| Số chữ số / Cỡ | 4 Số / 0.56 inch | 12 chân DIP | - |
| Cực chung / Màu | Dương chung (CA) / Đỏ | VF ~1.8-2.2V | - |
| Thông số điện | Ký hiệu | Thông số kỹ thuật | Điều kiện đo |
|---|---|---|---|
| Dòng khuyến nghị | 10 ~ 20 mA / đoạn | Dùng trở hạn dòng | - |
| Dấu chấm | 4 dấu chấm thập phân (DP) | Không có dấu hai chấm giữa | - |
| Chân / Pin | Ký hiệu | Chức năng kỹ thuật |
|---|---|---|
| 4 chân COM (12,9,8,6) | Dương chung số 1..4 | Quét qua transistor PNP/MCU |
| 8 chân Đoạn (A..G, DP) | Cực âm các thanh LED | Nối qua trở hạn dòng |
Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:
Tài liệu tham khảo kỹ thuật: 0.56-Inch 4-Digit Common Anode 7-Segment LED 5641BS Datasheet
Hỏi: 5641BS và 5641AS khác nhau gì?
Trả lời: 5641BS là Dương chung (Common Anode), còn 5641AS là Âm chung (Common Cathode).
