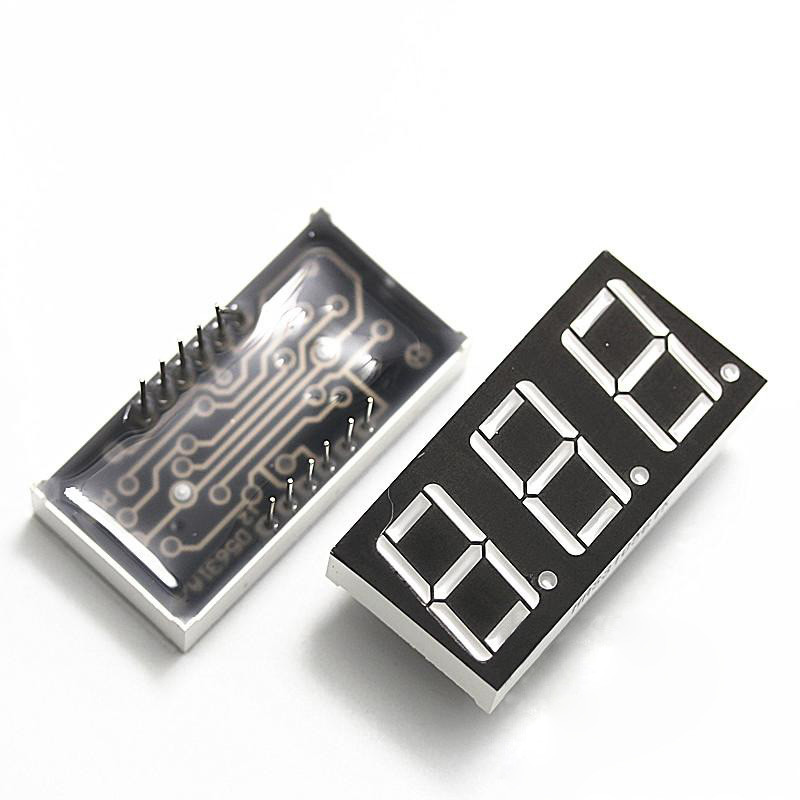

Đèn Led 7 Đoạn Màu Đỏ Dương Chung - 3 Số 5361BS-1

Mã sản phẩm: LD003 Điện Tử DAT
Tình trạng: Còn hàng
6.300₫
Mô tả

Tổng quan kỹ thuật — Đèn Led 7 Đoạn Màu Đỏ Dương Chung - 3 Số 5361BS-1

LED 7 đoạn 3 số kích thước chữ 0.56 inch mã 5361BS-1 màu Đỏ loại Dương Chung (Common Anode), chuyên dùng làm màn hình vôn kế 3 số, nhiệt kế, đồng hồ tốc độ và bộ đếm 000-999.

Mã linh kiện: 5361BS-1-3DIGIT-RED  |  Kiểu đóng gói: DIP 11/12 chân 3 số  |  Ký hiệu in thân (Marking): 5361BS-1  |  Tham chiếu Datasheet: 3-Digit 0.56" Common Anode 5361BS-1

Đặc điểm nổi bật theo Datasheet 5361BS-1-3DIGIT-RED

  • Hiển thị 3 chữ số liền khối kích thước lớn 0.56 inch
  • Loại Dương Chung (Common Anode - 5361BS-1), ánh sáng Đỏ
  • Chân cắm DIP tiêu chuẩn dễ hàn và quét LED bằng vi điều khiển
  • Mặt đen giúp các chữ số hiển thị sắc nét

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Số chữ số / Cỡ3 Số / 0.56 inchChiều cao số ~14.2mm-
Cực chung / MàuDương chung (CA) / ĐỏVF ~1.8-2.2V-

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Dòng khuyến nghị10 ~ 20 mA / đoạnCần trở hạn dòng-
Ứng dụngHiển thị 000 ~ 999Quét 3 chân chung-

Sơ đồ chân (Pinout) & Nhận diện 5361BS-1-3DIGIT-RED

Chân / Pin Ký hiệu Chức năng kỹ thuật
3 chân COM (Anode)D1, D2, D3 (Dương chung)Quét luân phiên từng số
8 chân Đoạn (Cathode)A..G, DPNối qua trở hạn dòng 220-330Ω

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Làm vôn kế số, nhiệt kế số, đồng hồ đo vòng tua 3 chữ số
  • Bộ đếm sản phẩm 0-999 công nghiệp
  • Thay thế LED 3 số trên mạch điều khiển nhiệt độ/nguồn

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • L
  • u
  • ô
  • n
  • m
  • ắ
  • c
  • đ
  • i
  • ệ
  • n
  • t
  • r
  • ở
  • h
  • ạ
  • n
  • d
  • ò
  • n
  • g
  • t
  • r
  • ê
  • n
  • c
  • á
  • c
  • c
  • h
  • â
  • n
  • đ
  • o
  • ạ
  • n
  • A
  • -
  • G
  • ,
  • D
  • P
  • đ
  • ể
  • b
  • ả
  • o
  • v
  • ệ
  • c
  • á
  • c
  • t
  • h
  • a
  • n
  • h
  • L
  • E
  • D
  • .

Tài liệu tham khảo kỹ thuật: 0.56-Inch 3-Digit Common Anode 7-Segment LED 5361BS-1 Spec

Câu hỏi thường gặp (FAQ) về 5361BS-1-3DIGIT-RED

Hỏi: 5361BS-1 là Âm chung hay Dương chung?

Trả lời: Mã đuôi BS (5361BS-1) chuẩn là Dương chung (Common Anode).
