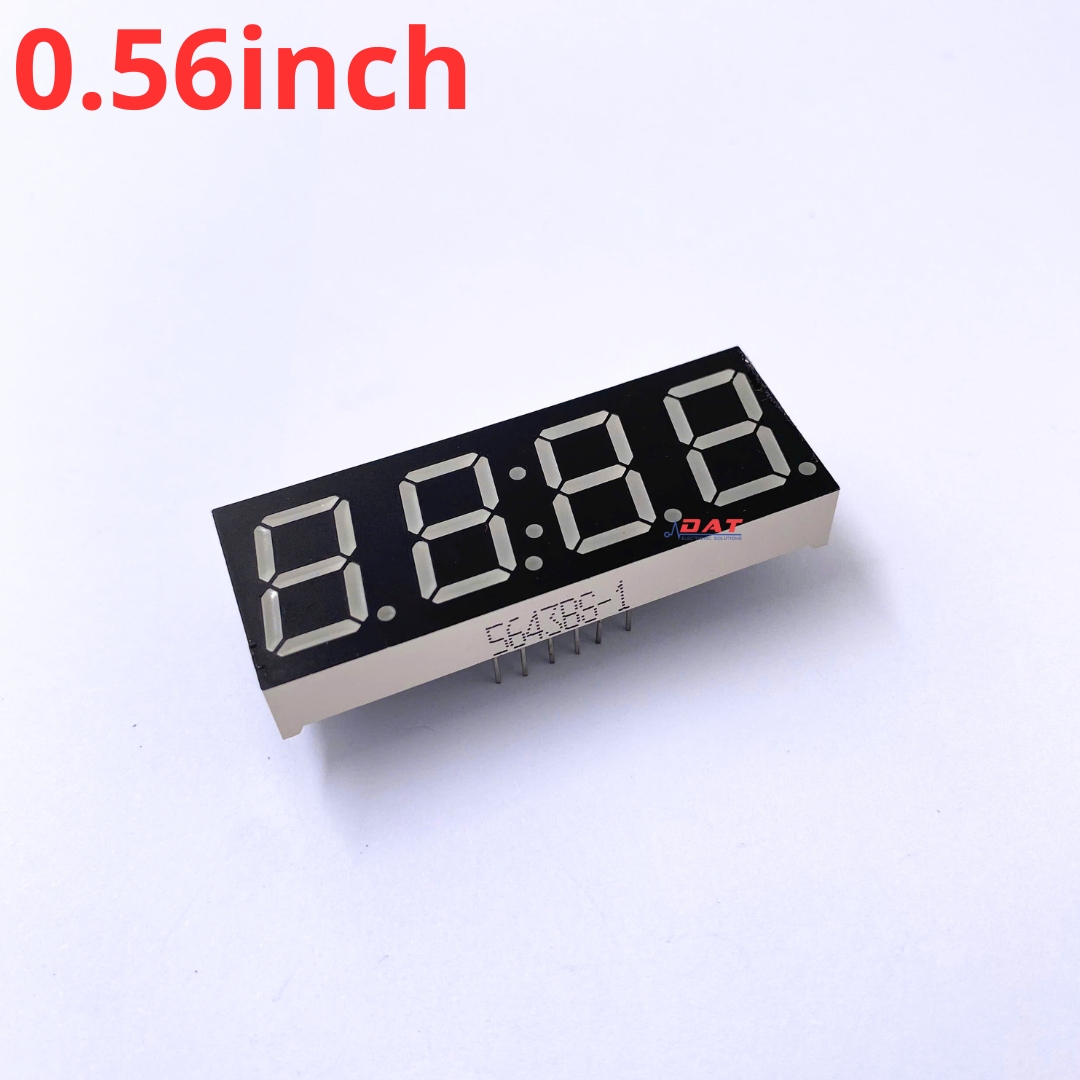

Tổng quan kỹ thuật — LED 7 Đoạn Đồng Hồ 4 Số 0.56inch Dương Chung 5643BS-1 Đỏ
LED 7 đoạn đồng hồ 4 số cỡ lớn 0.56 inch mã 5643BS-1 màu Đỏ loại Dương Chung (Common Anode), tích hợp sẵn dấu hai chấm (:) ở giữa chuyên dụng làm đồng hồ hiển thị giờ:phút.
Mã linh kiện: 5643BS-1-CLOCK-RED | Kiểu đóng gói: DIP 12/14 chân 4 số (Có dấu :) | Ký hiệu in thân (Marking): 5643BS-1 | Tham chiếu Datasheet: 4-Digit 0.56" Clock LED 5643BS-1
| Thông số | Ký hiệu | Giá trị tối đa | Điều kiện / Ghi chú |
|---|---|---|---|
| Số chữ số / Cỡ | 4 Số + Dấu : / 0.56 inch | Chiều cao số ~14.2mm | - |
| Cực chung / Màu | Dương chung (CA) / Đỏ | VF ~1.8-2.2V | - |
| Thông số điện | Ký hiệu | Thông số kỹ thuật | Điều kiện đo |
|---|---|---|---|
| Chuyên dụng | Đồng hồ Giờ:Phút | Có 2 chấm giữa (L1, L2) | - |
| Dòng LED | 10 ~ 20 mA / đoạn | Cần trở hạn dòng | - |
| Chân / Pin | Ký hiệu | Chức năng kỹ thuật |
|---|---|---|
| 4 chân COM (Anode) | D1..D4 (Dương chung) | Quét luân phiên 4 số |
| Chân đoạn + Dấu : | A..G, DP, Colon | Kéo xuống GND qua trở hạn dòng |
Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:
Tài liệu tham khảo kỹ thuật: 0.56-Inch 4-Digit Clock 7-Segment LED 5643BS-1 Spec
Hỏi: Có dấu hai chấm ở giữa để nhấp nháy giây không?
Trả lời: Có, đây là bản LED đồng hồ (Clock) có sẵn 2 chấm ở giữa.
