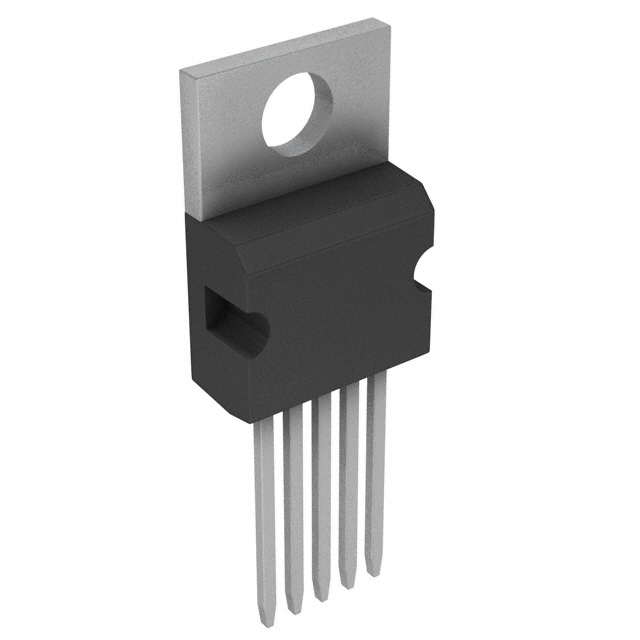

LM2576T-ADJ PINDP

Mã sản phẩm: DAT9992 Điện Tử DAT
Tình trạng: Còn hàng
34.000₫
Mô tả

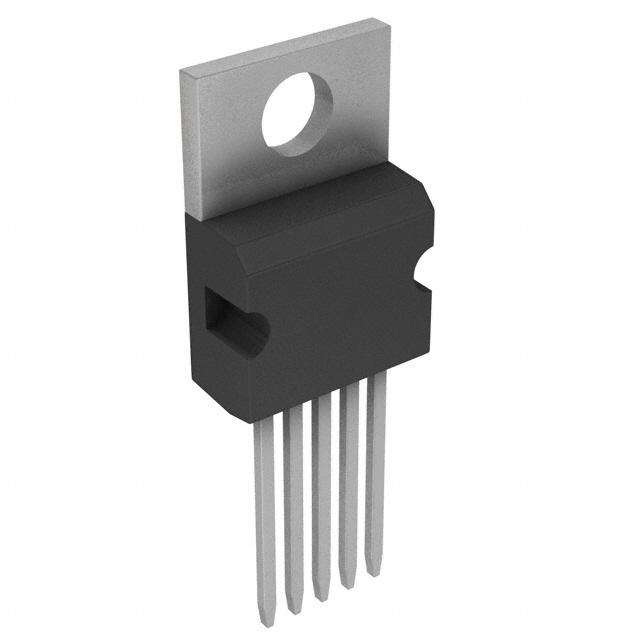

Tổng quan kỹ thuật — IC Nguồn Hạ Áp LM2576T-ADJ TO-220-5 (Điều Chỉnh 1.23V–37V, 3A)

LM2576T-ADJ là IC ổn áp xung hạ áp (Step-Down Switching Regulator) bản chỉnh áp qua điện trở hồi tiếp, đóng gói chân cắm TO-220-5 (chữ T): dải điện áp vào rộng đến 40VDC, áp ra điều chỉnh 1.23V – 37V với dòng tải tới 3.0A.

Mã linh kiện: LM2576T-ADJ  |  Kiểu đóng gói: TO-220-5 (5 Chân Cắm Thẳng)  |  Ký hiệu in thân (Marking): LM2576T-ADJ  |  Tham chiếu Datasheet: TI / Onsemi LM2576T-ADJ

Đặc điểm nổi bật theo Datasheet LM2576T-ADJ

  • Hiệu suất cao hơn ổn áp tuyến tính 78xx/LM317 rất nhiều: Hoạt động switching 52 kHz giảm hẳn tỏa nhiệt khi sụt áp lớn.
  • Mạch ứng dụng tối giản: Chỉ cần thêm 4 linh kiện ngoài (cuộn cảm 100µH, diode Schottky 1N5822, 2 tụ lọc + cầu phân áp).
  • Bảo vệ quá dòng & quá nhiệt tích hợp: Có chân ON/OFF điều khiển tắt mở bằng tín hiệu logic TTL.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp đầu vào (Vin)VinTối đa 40V DC (Vận hành khuyến nghị ≤ 36V)Phiên bản tiêu chuẩn không phải HV
Dòng tải đầu raVOUTTối đa 3.0 AGắn tản nhiệt vào tab TO-220 khi chạy dòng cao
Nhiệt độ tiếp giáp (Tj)Tj-40°C ~ +125°CCó thermal shutdown bảo vệ

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Dải điện áp ngõ ra (Vout)Vout1.23V – 37V DC (chỉnh qua cầu chia áp)Điện áp tham chiếu Vref = 1.23V (±4%)
Tần số dao động cố địnhfOSC52 kHz (±10%)Dùng cuộn cảm 100µH – 150µH
Kiểu đóng góiSpecTO-220-5 chân thẳng (ký hiệu đuôi T)Khác vỏ dán D2PAK (LM2576S)

Sơ đồ chân (Pinout) & Nhận diện LM2576T-ADJ

Chân / Pin Ký hiệu Chức năng kỹ thuật
1VINNguồn DC đầu vào (tối đa 40V); lắp tụ lọc sát chân IC
2OUTPUTChân phát xung công tắc nội; nối về Diode xung 1N5822 và cuộn cảm
3 & TabGNDMass hệ thống (nối chung với lưng kim loại tản nhiệt)
4FEEDBACK (FB)Hồi tiếp điện áp ra (giữ tại 1.23V qua cầu phân áp R1/R2)
5ON / OFF (Active LOW)Nối GND hoặc để thả nổi = BẬT; kéo lên > 2.4V = TẮT nguồn

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Thay thế trực tiếp LM2576T-ADJ bị hỏng trên bo nguồn công nghiệp, PLC, máy công cụ.
  • Thiết kế mạch hạ áp 24V xuống 5V/12V/9V dòng lớn 2–3A hiệu suất cao.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Công thức điện áp ra: Vout = 1.23 × (1 + R2 / R1), với R1 thường chọn 1KΩ – 2KΩ từ chân FB xuống GND.
  • Bắt buộc dùng diode xung Schottky như 1N5822 (3A 40V) hoặc MBR360; không dùng 1N4007.

Tài liệu tham khảo kỹ thuật: Thông số và sơ đồ 5 chân TO-220 kiểm chứng theo datasheet TI / Onsemi LM2576.

Câu hỏi thường gặp (FAQ) về LM2576T-ADJ

Hỏi: LM2576T-ADJ khác gì LM2596?

Trả lời: LM2576 chạy tần số 52 kHz nên dùng cuộn cảm lớn hơn (~100µH) so với LM2596 (150 kHz, 33µH); không thể thay lẫn trực tiếp mà không kiểm tra lại cuộn cảm và sơ đồ.

Mua IC Nguồn Hạ Áp LM2576T-ADJ TO-220-5 (Điều Chỉnh 1.23V–37V, 3A) chính hãng, giá tốt tại Điện Tử DAT

Kho linh kiện điện tử & gia công PCBA Điện Tử DAT sẵn số lượng từ bán lẻ mẫu thử R&D đến cuộn SMD / ống DIP cho dây chuyền sản xuất (hỗ trợ xuất hóa đơn VAT, BOM kitting theo file Excel/Gerber).

  • Địa chỉ kho: 34/35 Lữ Gia, P. Phú Thọ (Q.11 cũ), TP.HCM
  • Hotline đặt hàng: 097 5533 970  |  Zalo báo giá B2B / BOM: 097 5533 360  |  Gia công PCB/PCBA: 097 5533 346
