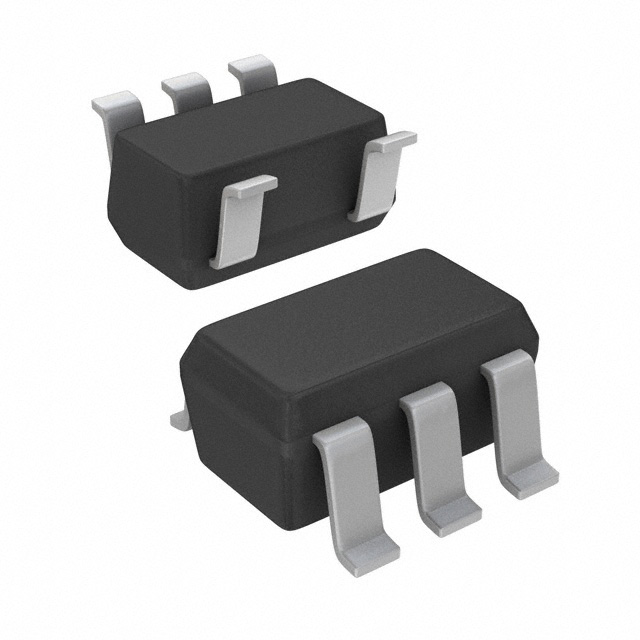

LP2985-33DBVRG4 SOT23-5

Mã sản phẩm: DAT9976 Điện Tử DAT
Tình trạng: Còn hàng
3.200₫
Mô tả

Tổng quan kỹ thuật — LP2985-33DBVRG4 SOT23-5

IC ổn áp LDO nhiễu siêu thấp Texas Instruments LP2985-33DBVRG4 đóng gói SOT-23-5, ngõ ra cố định 3.3VDC dòng 150mA, điện áp rơi thấp ~280mV và dòng tĩnh cực nhỏ, dùng phổ biến trên Arduino/module cảm biến.

Mã linh kiện: LP2985-33DBVRG4  |  Kiểu đóng gói: SOT-23-5  |  Ký hiệu in thân (Marking): L0UA / LP2985-33  |  Tham chiếu Datasheet: TI LP2985-33DBVR

Đặc điểm nổi bật theo Datasheet LP2985-33DBVRG4

  • Chính hãng Texas Instruments LP2985-33 (ngõ ra 3.3V cố định)
  • Dòng ra 150mA, điện áp rơi thấp ~280mV @ 150mA
  • Nhiễu đầu ra siêu thấp (~30uVrms nhờ chân Bypass tụ lọc nhiễu)
  • Tích hợp chân ON/OFF tắt nguồn (dòng chờ <1uA)

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
VINTối đa 16VDCỔn định từ ~3.6V trở lên-
VOUT / IOUT3.3VDC (±1.5%) / 150mABảo vệ quá nhiệt, ngắn mạch-

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Dropout Voltage~280 mV @ 150mARất hợp nguồn pin 3.7V-
Đóng góiSOT-23-5Chân nhỏ gọn-

Sơ đồ chân (Pinout) & Nhận diện LP2985-33DBVRG4

Chân / Pin Ký hiệu Chức năng kỹ thuật
1 (VIN)Nguồn vào DC3.6V ~ 16V
2 (GND)Mass chung0V
3 (ON/OFF)Điều khiển bật/tắtNối VIN nếu luôn bật
4 (BYPASS)Lọc nhiễu tham chiếuGắn tụ 10nF xuống GND
5 (VOUT)Ngõ ra 3.3VGắn tụ lọc >=2.2uF

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Cấp nguồn 3.3V siêu sạch cho mạch Arduino UNO/Nano, cảm biến chính xác, mạch RF
  • Thiết bị IoT chạy pin 1 cell Li-ion 3.7V-4.2V
  • Sửa chữa thay thế LDO 3.3V 5 chân trên bo Arduino/module

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • G
  • ắ
  • n
  • t
  • ụ
  • 2
  • .
  • 2
  • u
  • F
  • -
  • 1
  • 0
  • u
  • F
  • ở
  • V
  • O
  • U
  • T
  • v
  • à
  • t
  • ụ
  • 1
  • 0
  • n
  • F
  • ở
  • c
  • h
  • â
  • n
  • B
  • Y
  • P
  • A
  • S
  • S
  • đ
  • ể
  • đ
  • ạ
  • t
  • đ
  • ộ
  • ổ
  • n
  • đ
  • ị
  • n
  • h
  • v
  • à
  • c
  • h
  • ố
  • n
  • g
  • n
  • h
  • i
  • ễ
  • u
  • t
  • ố
  • i
  • đ
  • a
  • .

Tài liệu tham khảo kỹ thuật: TI LP2985-33 150mA Low-Noise LDO Regulator Datasheet

Câu hỏi thường gặp (FAQ) về LP2985-33DBVRG4

Hỏi: IC này thay thế cho AMS1117-3.3 được không?

Trả lời: Không cùng kiểu chân (LP2985 dùng SOT-23-5 dòng 150mA, còn AMS1117 dùng SOT-223 dòng 1A).
