Mạch Điều Khiển Hẹn Giờ Thời Gian Thực XH-M196

Mã sản phẩm: DAT0394 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch điều khiển hẹn giờ thời gian thực XH-M196 có chức năng hẹn thời gian đóng ngắt thiết bị trong ngày với số lần tắt mở tối đa 3 lần.

182.000₫
Sendo Shopee
Mô tả

Mạch điều khiển hẹn giờ thời gian thực XH-M196 có chức năng hẹn thời gian đóng ngắt thiết bị trong ngày với số lần tắt mở tối đa 3 lần.

Mạch sử dụng với 4 nút nhấn điều chỉnh giúp bạn dễ dàng hơn khi sử dụng. Màn hình hiển thị led 7 đoạn 4 số cho giao diện trực quan.

Ngõ ra là tiếp điểm relay giúp bạn có thể điều khiển đóng ngắt được điện áp AC hoặc DC.

Mạch được tích hợp pin nhớ CMOS giúp thời gian luôn đúng kể cả khi mất điện hoặc ngắt nguồn điện.

Thông số kỹ thuật:

  • Điện áp hoạt động: 12VDC
  • Ngõ ra: tiếp điểm thường hở Relay (COM - NO)
  • Dòng chịu tải relay: 10A
  • Chuẩn pin CMOS: CR1220
  • Điều khiển chức năng bằng nút nhấn trên mạch
  • Hiển thị: Led 7 đoạn 4 số
  • Đèn báo trạng thái ngõ ra: Có
  • Kích thước: 70 x 45 x 17.5mm

Hướng dẫn sử dụng:

Các chức năng của mạch:

Chức năng
P0 Cài đặt thời gian thực
P1 - P2 Thiết lập thời gian đóng ngắt lần 1
P3 - P4 Thiết lập thời gian đóng ngắt lần 2
P5 - P6 Thiết lập thời gian đóng ngắt lần 3
P7 Hiệu chỉnh sai số

Thao tác cài đặt:

  1. Nhấn nút SET để bắt đầu đi vào chế độ cài đặt
  2. Nhấn nút tăng hoặc giảm để chuyển các giá trị từ P0 đến P7
  3. Khi đến giá trị mong muốn nhấn SET để đi vào cài đặt giá trị đó
  4. Nhấn nút chuyển vị trí để chuyển chuyển đến vị trí mong muốn

Lưu ý: Mạch có thể điều chỉnh đóng ngắt 3 lần trong ngày, trường hợp chỉ muốn đóng ngắt 1 hoặc 2 lần trong ngày cần điều chỉnh các giá trị trùng nhau. Ví dụ cần điều khiển đóng ngắt 1 lần trong ngày thì thiết lập các giá trị P1,P3,P5 giống nhau, và giá trị P2,P4,P6 giống nhau (trong đó P1,P3,P5 là giá trị thời gian bắt đầu đóng tiếp điểm relay và P2,P4,P6 là giá trị thời gian ngắt tiếp điểm relay)

Ví dụ: Cần thiết lập tắt mở 1 thiết bị trong các khoảng thời gian sau: 7h30 mở - 8h tắt; 12h mở - 14h tắt; 19h mở 20h tắt bạn cần cài đặt các thông số như sau:

  • P0: thiết lập thời gian theo đồng hồ thực
  • P1: 07:30
  • P2: 08:00
  • P3: 12:00
  • P4: 14:00
  • P5: 19:00
  • P6: 20:00
  • P7: Đây là giá trị sai số, tùy vào môi trường hoạt động sẽ có sai số khác nhau, trong quá trình sử dụng nếu nhận thấy có sự sai lệch thời gian đếm so với thời gian thực thì ta sẽ điều chỉnh giá trị này.

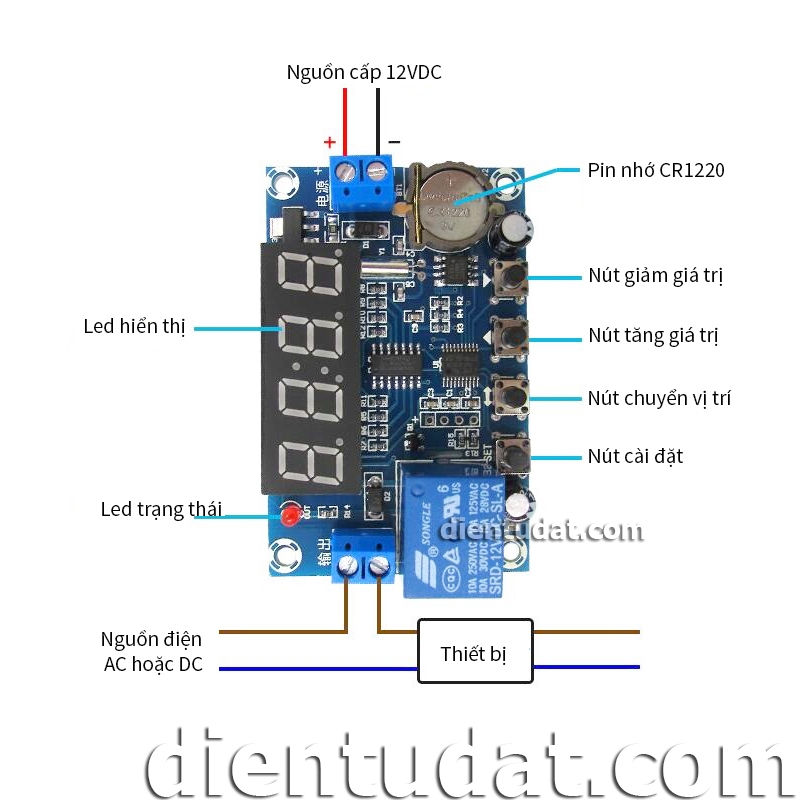

Sơ đồ lắp đặt:

Video Hướng Dẫn Sử Dụng:

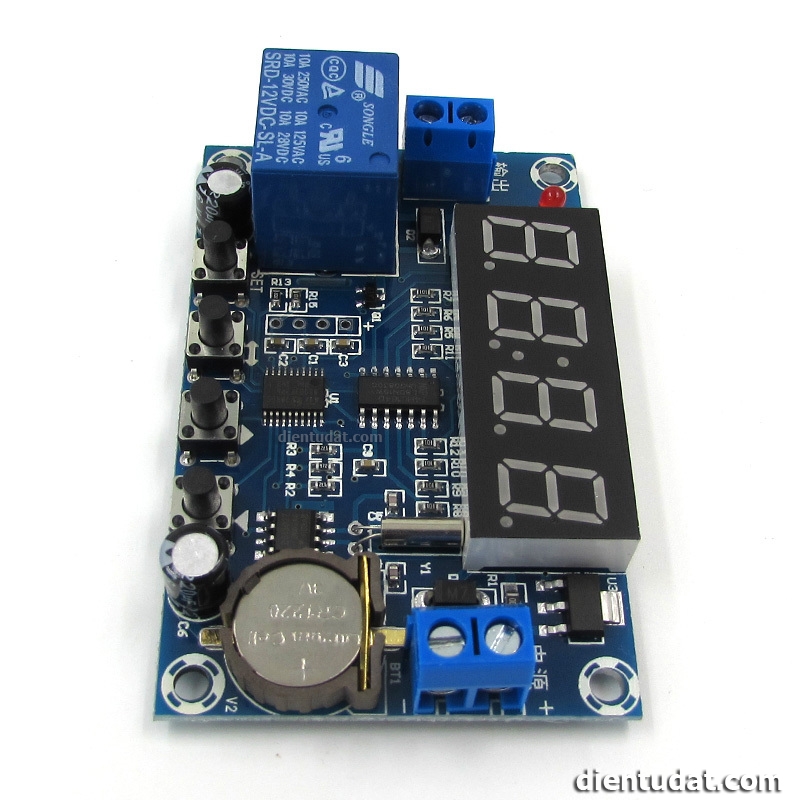

Hình ảnh sản phẩm:
