Mạch Điều Khiển RF 4 Relay 12V - WT06 - 315MHz 433Mhz

Mã sản phẩm: DAT3505A Điện Tử DAT
Tình trạng: Còn hàng

Mạch sử dụng điện áp 12VDC với chức năng học lệnh Remote bằng nút nhấn và giải mã bằng chip MCU với bộ nhớ lớn, có thể lưu trữ tối đa 24 mã Remote khác nhau.

153.000₫
153.000₫ - Tiết kiệm:
Sản phẩm:
Mô tả

Mạch sử dụng điện áp 12VDC với chức năng học lệnh Remote bằng nút nhấn và giải mã bằng chip MCU với bộ nhớ lớn, có thể lưu trữ tối đa 24 mã Remote khác nhau.

Ngõ ra dạng công tắc tiếp điểm Relay NC - COM - NO giúp bạn có thể đóng ngắt cả điện áp AC hoặc DC.

Mạch được thiết kế với nhiều chế độ hoạt động và có thể tùy chỉnh các chế độ dễ dàng khi đang sử dụng.

Thông số kỹ thuật:

  • Điện áp hoạt động: 12VDC
  • Tần số hoạt động: 315Mhz / 433MHz (Tùy chọn)
  • Độ nhạy: -108dBm
  • Khoảng cách hoạt động: 20m ~ 100m (tùy môi trường)
  • Hỗ trợ loại Remote: mã cố định, mã học lệnh như mã PT2260 2262 2264, EV1527,...
  • Số lượng Remote có thể nhớ: 24
  • Chế độ hoạt động: Nhấn giữ, Chuyển tiếp, Nhấn nhả ON/OFF
  • Ngõ ra: Tiếp điểm Relay NC - COM - NO
  • Dòng chịu tải Relay: 10A
  • Kích thước: 65 x 40 x 18mm (D x R x C)

Lưu ý: Sản phẩm có 2 tùy chọn tần số 315MHz và 433MHz, quý khách cần kiểm tra đúng loại tần số cần dùng trước khi đặt hàng nhé!

Các chế độ hoạt động:

Ví dụ Remote sử dụng có 4 nút A B C D sẽ tương ứng với 4 Relay A B C D

  • Chế độ 1: Chế độ Tự Reset - Khi nhấn nút thì Relay ON, thả nút thì Relay OFF
  • Chế độ 2: Chế độ Tự Giữ - Khi nhấn nút lần 1 thì Relay ON, nhấn lần 2 thì Relay OFF
  • Chế độ 3: Chế độ Chuyển tiếp - Khi nhấn 1 nút bất kỳ thì Relay tương ứng sẽ ON các Relay còn lại sẽ OFF. Ví dụ Nhấn nút A thì Relay A ON, các Relay B C D sẽ OFF, nhấn nút D thì Relay D ON các Relay A B C sẽ OFF
  • Chế độ 4: Nút A và C Tự Reset, nút B và D Tự Giữ.
  • Chế độ 5: Nút A và C Tự Reset, nút B và D chuyền tiếp.
  • Chế độ 6: Nút A và C Tự Giữ, nút B và D chuyền tiếp.
  • Chế độ 7: Nút A và C chuyển tiếp, nút B và D chuyền tiếp.

Thao tác cài đặt:

  • Bước 1: Nhấn nút nhấn trên mạch, mỗi lần nhấn nút đèn báo sẽ nháy theo, số lần nhấn nút tương ứng với chế độ hoạt động của mạch. Sau khi chọn chế độ hoạt động đèn báo sẽ sáng để vào trạng thái chờ học lệnh.
  • Bước 2: Nhấn nút bất kỳ trên Remote đèn báo sẽ nháy 3 lần thì bạn đã học lệnh thành công và có thể sử dụng ngay. Lưu ý: khi học lệnh chỉ cần nhấn 1 nút bất kỳ thì toàn bộ các lệnh của Remote tự động được học lệnh.
  • Trường hợp đèn không nháy bạn cần kiểm tra lại loại Remote đang sử dụng có phù hợp không (kiểm tra tần số và loại mã hóa).
  • Xóa mã Remote đã học: Nhấn nút nhấn 8 lần đèn sẽ nháy thêm 8 lần thì bạn đã xóa mã thành công.

Lưu ý khi sử dụng:

  • Mỗi Remote chỉ sử dụng được 1 chế độ, để chuyển sang chế độ khác cần thực hiện xóa mã và cài lại chế độ mới.
  • Mạch sử dụng điện áp 12VDC và có bảo vệ ngược cực, tuy nhiên vẫn nên cẩn thận kiểm tra đúng cực trước khi lắp đặt.
  • Ngõ ra là tiếp điểm thường đóng và thường hở của Relay (NC - COM - NO) nên có thể điều khiển tắt mở cho cả điện áp AC hoặc DC

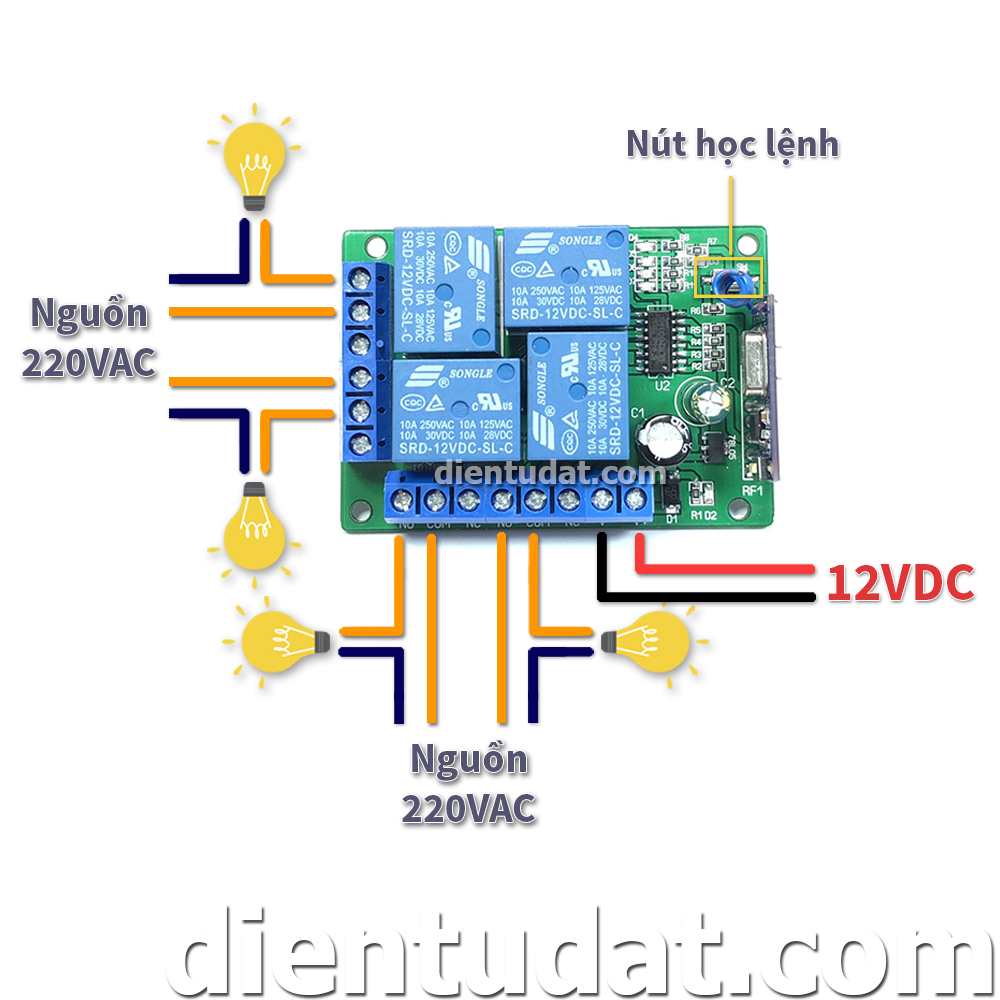

Sơ đồ lắp đặt:

Video hướng dẫn:

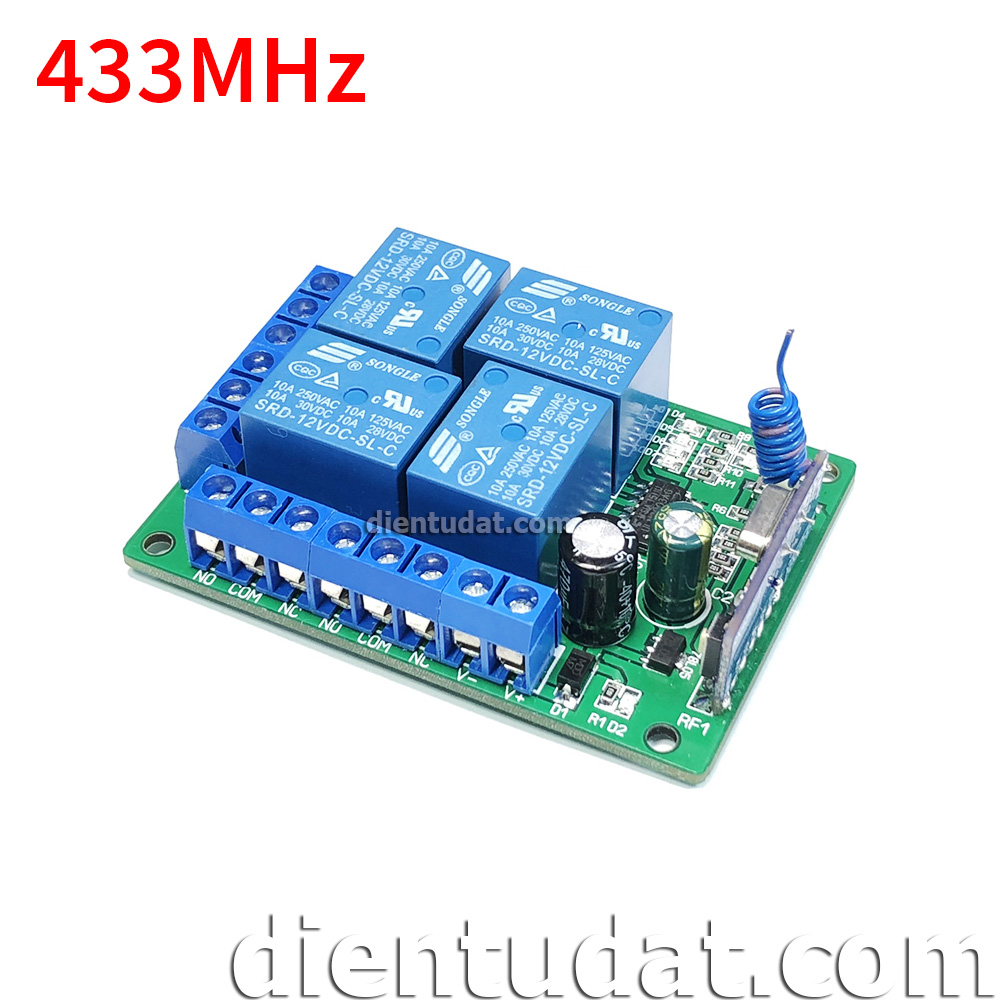

Hình ảnh sản phẩm:
