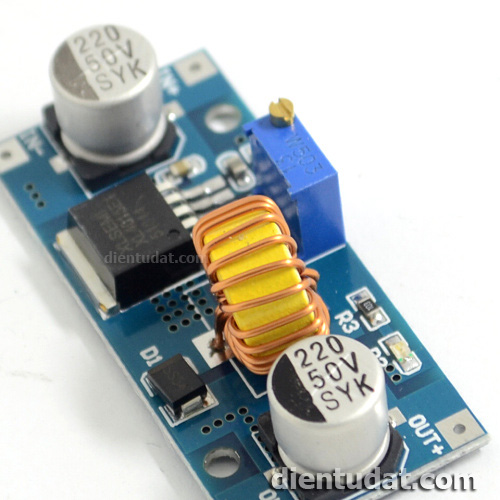

Mạch Hạ Áp 5A XL4015

Mã sản phẩm: DAT0225 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch hạ áp 5A XL4015  có chức năng hạ điện áp với điện áp ngõ vào từ 4 - 38VDC và điện áp ngõ ra có thể điều chỉnh bằng chiết áp xuống từ 1.25 - 36VDC. Dòng tải tối đa 5A.

29.000₫
Sendo Shopee lazada
Mô tả

Tổng quan kỹ thuật — Mạch Hạ Áp DC-DC 5A XL4015 4V-38V Xuống 1.25V-36V

Mạch hạ áp DC-DC dòng 5A dùng IC XL4015E1, đầu vào 4V-38VDC, ngõ ra điều chỉnh 1.25V-36VDC, hiệu suất chuyển đổi đến 96%, kèm miếng tản nhiệt nhôm dán lưng IC.

Mã linh kiện: Mạch Hạ Áp 5A XL4015 (Chuẩn)  |  Kiểu đóng gói: Module XL4015 (54 x 23mm)  |  Ký hiệu in thân (Marking): XL4015E1  |  Tham chiếu Datasheet: OEM

Đặc điểm nổi bật theo Datasheet Mạch Hạ Áp 5A XL4015 (Chuẩn)

  • Dòng tối đa 5A (công suất 75W), đáp ứng tải nặng hơn nhiều so với LM2596.
  • Hiệu suất chuyển mạch 180kHz lên đến 96%, sụt áp thấp.
  • Tích hợp bảo vệ quá nhiệt và ngắn mạch đầu ra.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
V_IN4 ~ 38 V DCLuôn > Vout >= 1.5VHàn dây
V_OUT1.25 ~ 36 V DCChỉnh qua biến trởỔn định
I_OUT5 A (Max) / 4 A (Liên tục)Max 75WKèm tản nhiệt

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
ICXL4015E1Buck Converter 180kHzLED báo ngõ ra

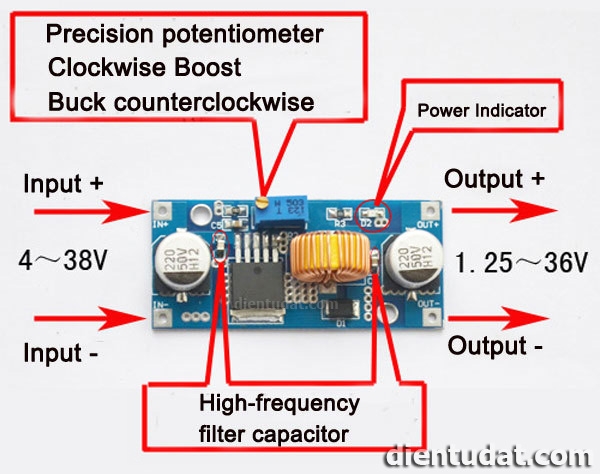

Sơ đồ chân (Pinout) & Nhận diện Mạch Hạ Áp 5A XL4015 (Chuẩn)

Chân / Pin Ký hiệu Chức năng kỹ thuật
IN+ / IN-Đầu vào 4-38VDCĐấu đúng cực (+) (-)
OUT+ / OUT-Đầu ra 1.25-36VDCKiểm tra áp bằng đồng hồ trước khi nối tải

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Cấp nguồn 5V/12V dòng cao cho LED, động cơ DC, máy tính nhúng

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

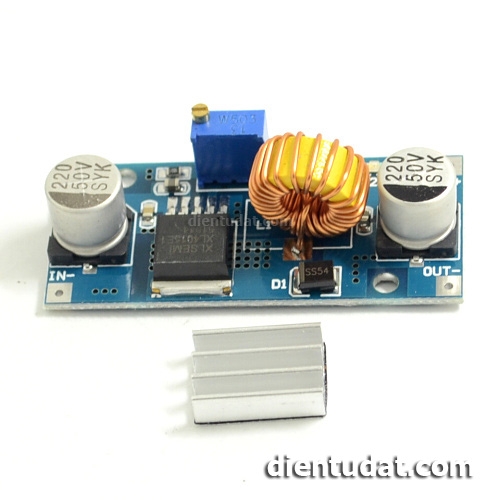

  • Dán tản nhiệt nhôm lên lưng IC khi chạy tải liên tục trên 3A.

Tài liệu tham khảo kỹ thuật: Thông số tham chiếu XLSEMI XL4015E1.

Câu hỏi thường gặp (FAQ) về Mạch Hạ Áp 5A XL4015 (Chuẩn)

Hỏi: XL4015 có hạ áp từ 24V xuống 5V 3A được không?

Trả lời: Được, nhưng nên dán tản nhiệt nhôm kèm theo để IC chạy mát và bền.

Mua Mạch Hạ Áp DC-DC 5A XL4015 4V-38V Xuống 1.25V-36V chính hãng, giá tốt tại Điện Tử DAT

Kho linh kiện điện tử & gia công PCBA Điện Tử DAT sẵn số lượng từ bán lẻ mẫu thử R&D đến cuộn SMD / ống DIP cho dây chuyền sản xuất (hỗ trợ xuất hóa đơn VAT, BOM kitting theo file Excel/Gerber).

  • Địa chỉ kho: 34/35 Lữ Gia, P. Phú Thọ (Q.11 cũ), TP.HCM
  • Hotline đặt hàng: 097 5533 970  |  Zalo báo giá B2B / BOM: 097 5533 360  |  Gia công PCB/PCBA: 097 5533 346
