Tổng quan kỹ thuật — Mạch Hiển Thị 4 LED 7 Đoạn 0.36 inch IC 74HC595 (3 Chân Điều Khiển)

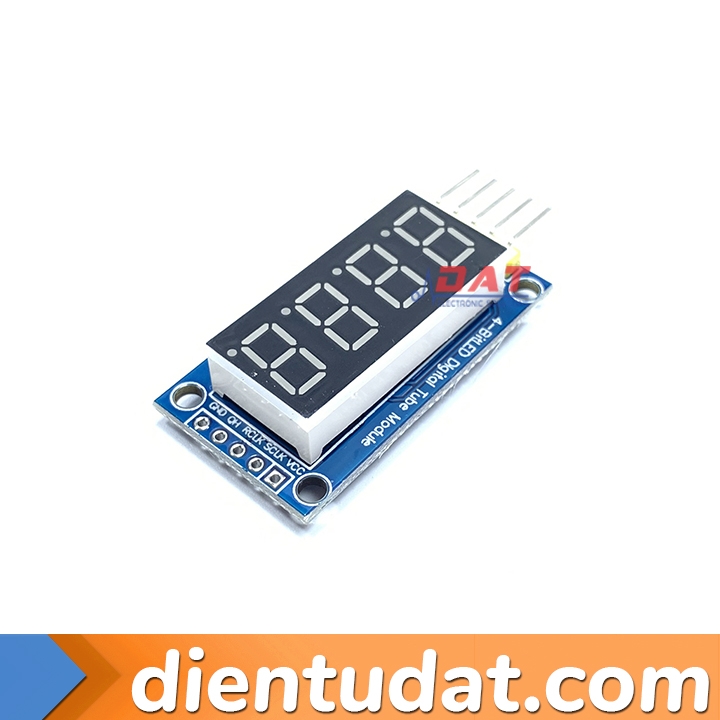

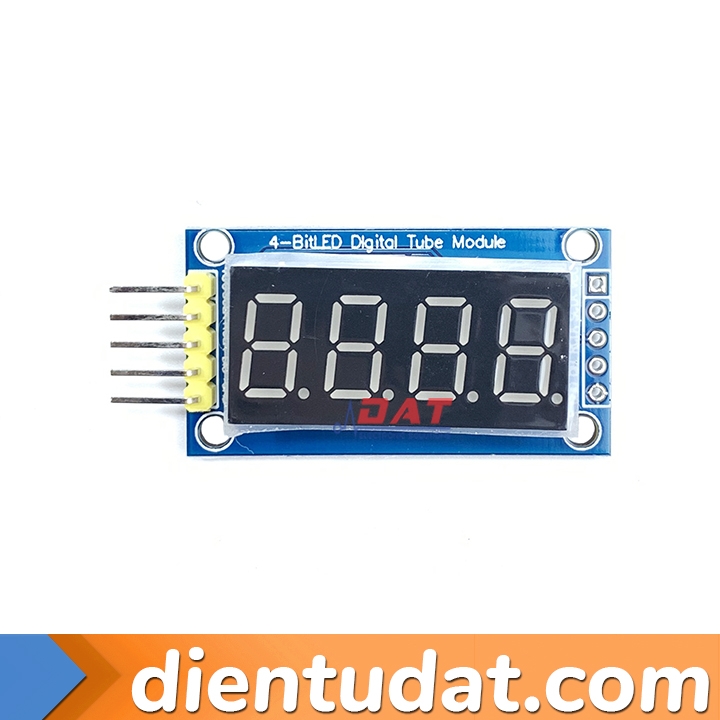

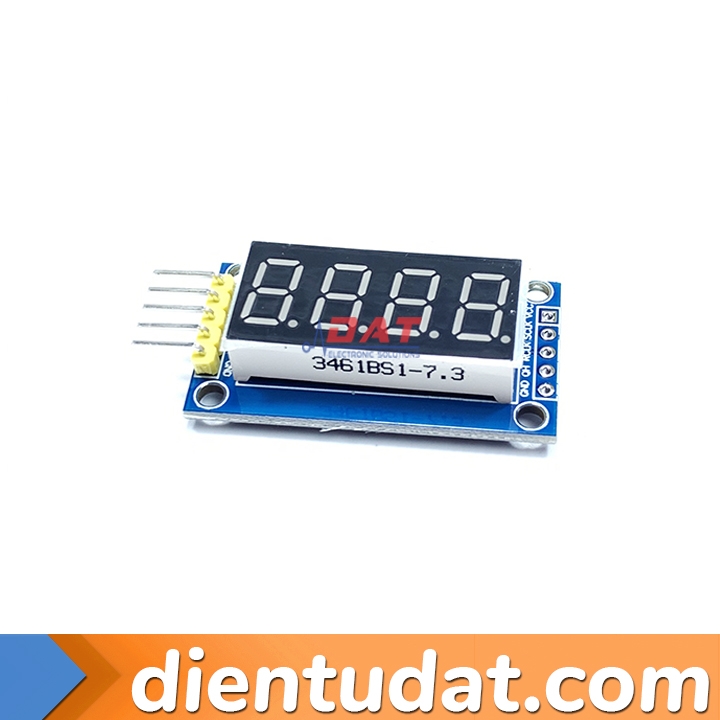

Mạch Hiển Thị 4 LED 7 Đoạn 74HC595 sử dụng 2 thanh ghi dịch 74HC595 giúp điều khiển hiển thị cả 4 chữ số LED 7 đoạn cỡ 0.36 inch chỉ bằng 3 chân tín hiệu (SCLK, RCLK, DIO), tiết kiệm tối đa chân GPIO cho Arduino, STM32, ESP8266, chạy linh hoạt ở nguồn 3.3V – 5VDC.
Mã linh kiện: Module 4 LED 7 Đoạn 0.36" 74HC595 | Kiểu đóng gói: Module PCB hàn sẵn kích thước 42 × 24 × 12 mm | Ký hiệu in thân (Marking): 2× IC 74HC595 + LED 7 đoạn 4 số 0.36 inch | Tham chiếu Datasheet: Thông số kỹ thuật Module 4 LED 7 Đoạn 0.36" 74HC595 & IC TI SN74HC595
| Thông số | Ký hiệu | Giá trị tối đa | Điều kiện / Ghi chú |
|---|---|---|---|
| Điện áp hoạt động | VCC | 3.3V – 5.0VDC | Không cấp vượt quá 5.5VDC |
| Dòng điện tiêu thụ | ICC | 30 mA – 80 mA | Phụ thuộc số thanh LED sáng |
| Kích thước vật lý | Size | 42 × 24 × 12 mm | Có lỗ bắt vít cố định trên PCB |
| Thông số điện | Ký hiệu | Thông số kỹ thuật | Điều kiện đo |
|---|---|---|---|
| IC điều khiển chính | Driver IC | 2 × 74HC595 (8-bit Shift Register) | Quét ghép kênh (Multiplexing) |
| Cỡ LED hiển thị | Display | 4 chữ số 7 đoạn cỡ 0.36 inch | Hiển thị số 0–9, một số chữ cái và dấu chấm |
| Thư viện hỗ trợ | Library | Led4digit74HC595 / TM / Custom ShiftOut | Hỗ trợ Arduino, ESP8266, ESP32, STM32 |
| Chân / Pin | Ký hiệu | Chức năng kỹ thuật |
|---|---|---|
| VCC | Nguồn dương (+3.3V đến +5V) | Cấp từ nguồn hệ thống tương ứng mức logic MCU |
| SCLK | Shift Clock | Chân xung nhịp dịch bit |
| RCLK | Latch Clock | Chân chốt dữ liệu ra ngõ LED |
| DIO | Serial Data In | Chân truyền dữ liệu nối tiếp MOSI / ShiftOut |
| GND | Mass (0V) | Mass nguồn chung |
Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:
Tài liệu tham khảo kỹ thuật: Thông số kỹ thuật Module 4 LED 7 Đoạn 0.36" 74HC595 & Video hướng dẫn Điện Tử DAT.
Hỏi: Module này khác gì loại TM1637 4 chân?
Trả lời: Module 74HC595 giao tiếp bằng 3 dây SPI/ShiftOut (SCLK, RCLK, DIO) cần MCU quét liên tục; trong khi TM1637 dùng 2 dây (CLK, DIO) và tự giữ hiển thị.
