Mạch Khuếch Đại Âm Thanh Bluetooth - USB - Thẻ Nhớ 2*3W PAM8403 Tích Hợp Đế Pin 18650

Mã sản phẩm: DAT2909 Điện Tử DAT
Tình trạng: Còn hàng

Mạch Khuếch Đại Âm Thanh Bluetooth - USB - Thẻ Nhớ 2*3W PAM8403 Tích Hợp Đế Pin 18650 - A150 có chức năng giải mã tín hiệu nhạc từ Bluetooth, USB, Thẻ nhớ và khuếch đại tín hiệu trên bằng chip khuếch đại Class D PAM8403 cho ngõ ra 2 kênh loa trực tiếp với công suất mỗi kênh 3W.

102.000₫ - 135.000₫ Tiết kiệm: 33.000₫
Sendo Shopee
Mô tả

Tổng quan kỹ thuật — Mạch Loa Bluetooth - USB - Thẻ Nhớ 2*3W PAM8403 Tích Hợp Đế Pin 18650 (A150)

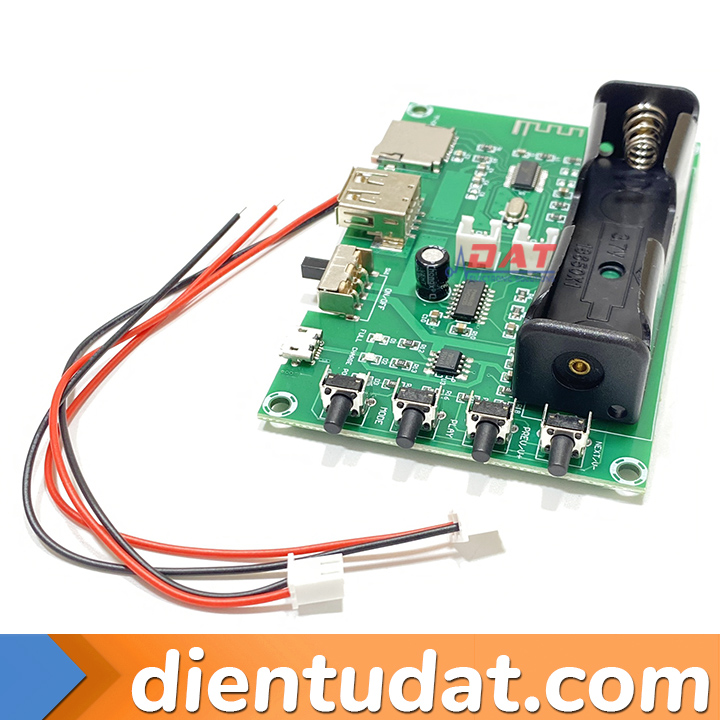

Bo mạch chế loa di động tất cả trong một model A150: tích hợp sẵn khay gắn 1 cell pin Li-ion 18650 (3.7V–4.2V), mạch sạc pin qua cổng Micro USB (có đèn báo CHARGE/FULL), công tắc trượt gạt nguồn, đọc nhạc từ Bluetooth / USB / Thẻ nhớ MicroSD và khuếch đại sẵn ra 2 kênh loa 3W + 3W (PAM8403) kèm 2 dây cắm loa.

Mã linh kiện: Bluetooth USB/TF + PAM8403 + 18650 Board (A150)  |  Kiểu đóng gói: Module All-in-One kèm khay 1 pin 18650 + 4 phím chức năng + 2 dây loa PH2.0  |  Ký hiệu in thân (Marking): Model A150 (PAM8403 + Charger + 18650 Holder)  |  Tham chiếu Datasheet: Bluetooth/MP3 Decoder + PAM8403 2x3W

Đặc điểm nổi bật theo Datasheet Bluetooth USB/TF + PAM8403 + 18650 Board (A150)

  • Giải pháp All-in-One cho loa Bluetooth di động: Chỉ cần lắp 1 viên pin 18650 và cắm cặp loa 4Ω 3W là phát nhạc ngay.
  • Đa nguồn phát nhạc: Hỗ trợ Bluetooth không dây, khe cắm USB-A và khe thẻ nhớ MicroSD (TF Card).
  • 4 nút bấm vật lý + Công tắc nguồn gạt cứng: Chuyển bài, tăng/giảm âm lượng, dừng phát và đổi chế độ tiện lợi ngay trên cạnh mạch.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Nguồn pin hoạt độngVBAT3.7V – 4.2V DC (1 cell pin Li-ion 18650)Lưu ý lắp ĐÚNG chiều (+) / (-) trên khay pin!
Cổng sạc tích hợpVCHG5.0V DC qua cổng Micro USBCó LED báo đang sạc (CHARGE) và đầy (FULL)
Công suất ngõ ra loaPOUT3W + 3W (2 kênh Stereo)Kèm sẵn 2 dây giắc trắng cắm OUTL / OUTR

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
IC công suấtICPAM8403 Class-D StereoHiệu suất cao chạy trực tiếp từ pin 18650
Chế độ phátSourcesBluetooth / USB Flash / TF CardTự chuyển hoặc bấm nút Mode
Mã sản phẩmSKUDAT2909 (Model A150)Đã kèm 2 bộ dây cắm loa 2-pin

Sơ đồ chân (Pinout) & Nhận diện Bluetooth USB/TF + PAM8403 + 18650 Board (A150)

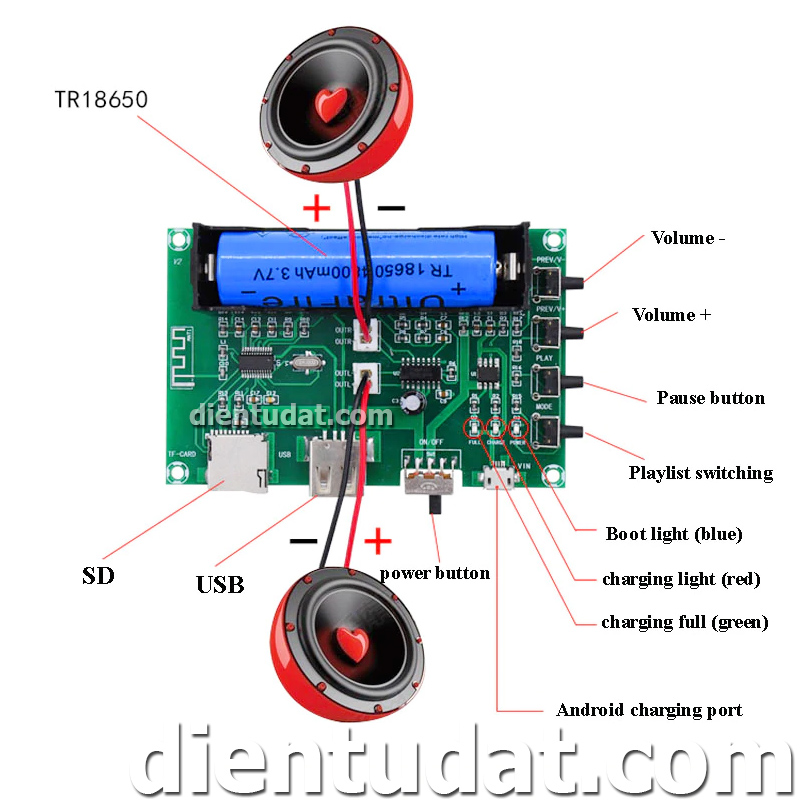

Chân / Pin Ký hiệu Chức năng kỹ thuật
Khay Pin 18650Nguồn 3.7V Li-ionChú ý cực âm lò xo (-) và cực dương (+) khắc trên khay nhựa — lắp ngược sẽ hỏng ngay mạch sạc & giải mã!
Micro USBCổng sạc 5VCắm dây sạc điện thoại 5V để nạp lại cho viên pin 18650 gắn trên bo
OUTL / OUTR (Socket trắng 2-pin)Ngõ ra loa trái & phảiCắm 2 dây loa đi kèm nối với cặp loa 4Ω 3W

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Tự chế loa Bluetooth mini cầm tay vỏ gỗ/mica/nhựa in 3D cực nhanh không cần đi dây mạch sạc rời.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • CẢNH BÁO QUAN TRỌNG: Kiểm tra thật kỹ dấu (+) và (-) trên khay pin 18650 trước khi lắp pin vào; lắp ngược cực dù chỉ 1 giây có thể đánh cháy chip quản lý sạc và IC Bluetooth trên board!

Tài liệu tham khảo kỹ thuật: Cấu trúc phần cứng & linh kiện trên bo (khay 18650, Micro USB charge, công tắc ON/OFF, USB, TF, PAM8403) xác minh từ ảnh thực tế & DAT2909.

Câu hỏi thường gặp (FAQ) về Bluetooth USB/TF + PAM8403 + 18650 Board (A150)

Hỏi: Sản phẩm A150 có kèm sẵn viên pin 18650 không?

Trả lời: Bo mạch được trang bị sẵn khay đế 18650 và 2 sợi dây cắm loa như hình, chưa bao gồm viên pin 18650 rời (nên dùng pin 18650 đầu phẳng chất lượng tốt đúng cực).

Mua Mạch Loa Bluetooth - USB - Thẻ Nhớ 2*3W PAM8403 Tích Hợp Đế Pin 18650 (A150) chính hãng, giá tốt tại Điện Tử DAT

Kho linh kiện điện tử & gia công PCBA Điện Tử DAT sẵn số lượng từ bán lẻ mẫu thử R&D đến cuộn SMD / ống DIP cho dây chuyền sản xuất (hỗ trợ xuất hóa đơn VAT, BOM kitting theo file Excel/Gerber).

  • Địa chỉ kho: 34/35 Lữ Gia, P. Phú Thọ (Q.11 cũ), TP.HCM
  • Hotline đặt hàng: 097 5533 970  |  Zalo báo giá B2B / BOM: 097 5533 360  |  Gia công PCB/PCBA: 097 5533 346
