Mạch Kích Tạo Trễ Ngắt Relay WT338 V2.2 Chiết Áp Rời - 5V 12V

Mã sản phẩm: DAT4309A Điện Tử DAT
Tình trạng: Còn hàng

Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2 Chiết Áp Rời được sử dụng kết hợp với Module cảm biến có chức năng điều khiển relay đóng ngắt theo thời gian định sẵn sau khi cảm biến được kích hoạt.

64.000₫ - 67.000₫
64.000₫ - Tiết kiệm:
Kích thước:
Sendo Shopee lazada
Mô tả

Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2 Chiết Áp Rời được sử dụng kết hợp với Module cảm biến có chức năng điều khiển relay đóng ngắt theo thời gian định sẵn sau khi cảm biến được kích hoạt. Mạch này sử dụng chiết áp rời để cấp nguồn cho relay và vi điều khiển, giúp giảm tải điện áp và tăng độ ổn định của mạch.

Điểm khác biệt của Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2  so với thế hệ tiền nhiệm là được thiết kế với tín hiệu kích đầu vào mức cao lẫn mức thấp (thế hệ trước chỉ kích được ở mức thấp) và được tích hợp thêm chiết áp núm volume rời để điều chỉnh thời gian trễ (thế hệ trước chiết áp điều chỉnh bằng tua-vít)

Sản phẩm có 2 tùy chọn điện áp 5V hoặc 12V phù hợp cho nhiều ứng dụng khác nhau. Với Phiên bản 12V mạch được tích hợp IC ổn áp điện 5V để cung cấp nguồn cho Module Cảm Biến và dễ dàng chuyển đổi nguồn cấp này bằng Jumper phù hợp cho cả cảm biến 5V và 12V tùy theo nhu cầu sử dụng.

Nguyên lý hoạt động của Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2  như sau: Ví dụ điều chỉnh thời gian bật Relay trong 5 giây và sử dụng cảm biến vật cản hồng ngoại kết nối vào chân kích đầu vào. Đầu tiên khi cấp nguồn điện cho mạch thì mạch sẽ chờ cảm biến được kích, khi có vật cản trước đầu cảm biến thì mạch sẽ lập tức Đóng Relay ngõ ra trong 5 giây rồi ngắt nếu cảm biến vẫn còn phát hiện vật cản, trường hợp chưa đến 5 giây nhưng không còn vật cản thì mạch sẽ Ngắt ngay khi không còn vật cản trước cảm biến.

Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2 được thiết kế làm mạch rót rượu chuyên dụng dùng trong làm bình rót rượu cảm ứng máy rót rượu mini , chế máy rót rượu , máy rót nước tự độngrót bia tự động, rửa tay tự động , bình rót rượu điện tử , máy sấy tay tự động , kích hoạt máy in tự động ,...

Link mua combo chế bình rót rượu tự động dùng pin sạc ( bấm vào link này )

Thông số kỹ thuật Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2 Chiết Áp Rời:

  • Điện áp hoạt động: DC5V/12V (tùy chọn phiên bản)
  • Ngõ ra: tiếp điểm relay NC - COM - NO
  • Tăng giảm thời gian trễ bằng cách chỉnh chiết áp tích hợp trên mạch
  • Led báo trạng thái: Có

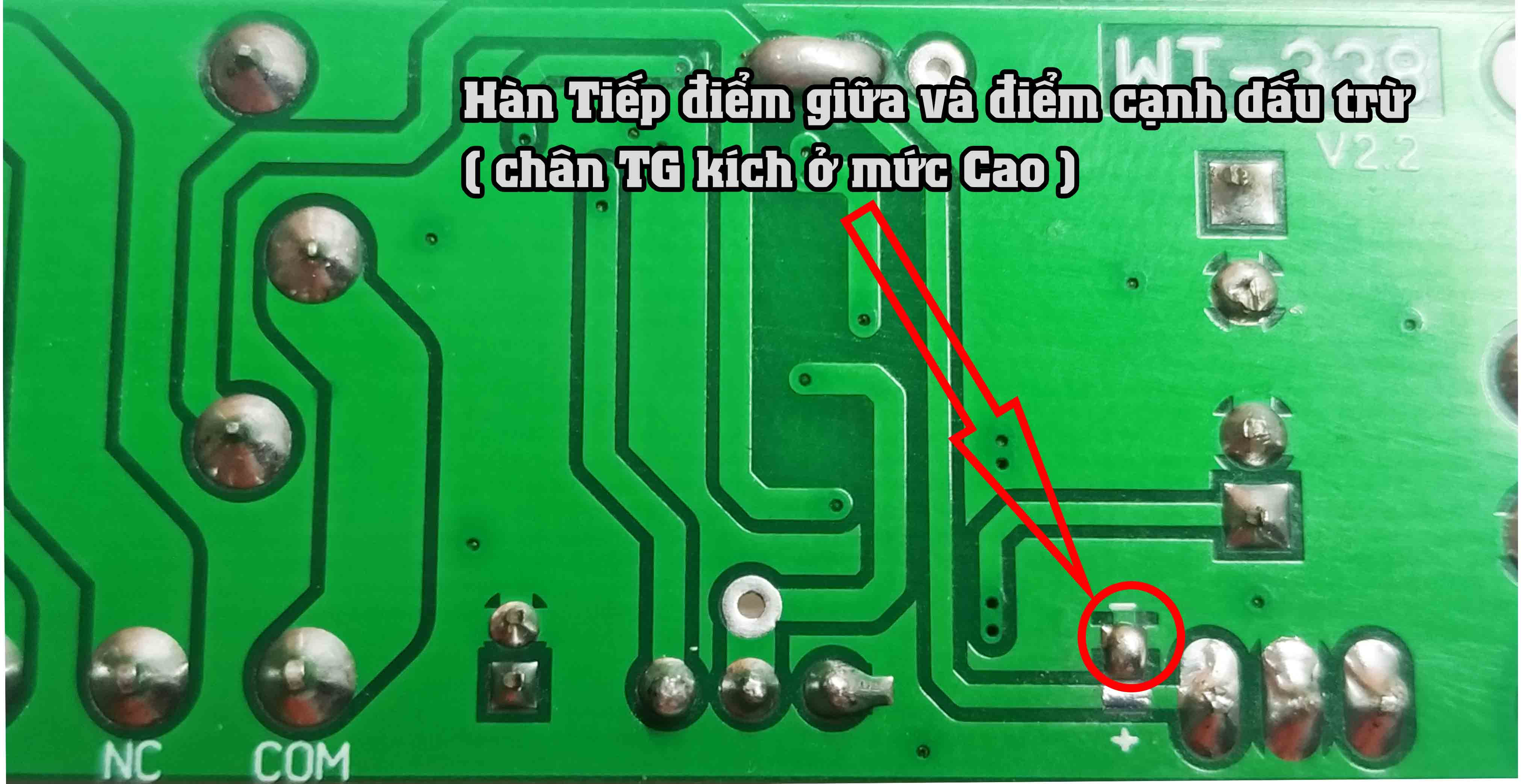

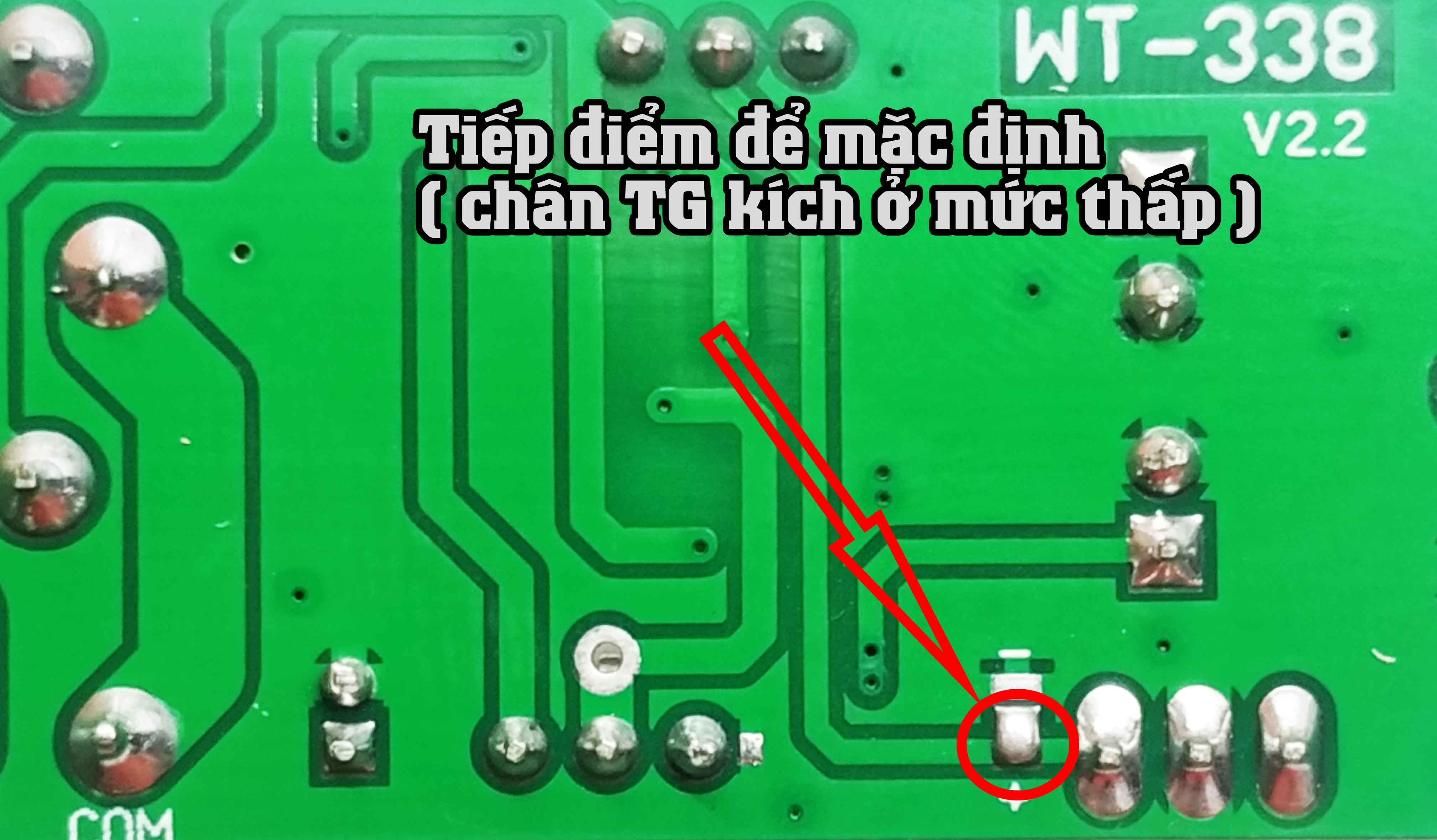

  • Tín hiệu kích: mức thấp 0V hoặc mức cao từ 5V ( cách chuyển sang kích mức cao theo hình bên dưới )
  • Nguồn cấp cho cảm biến: 5V hoặc 12V (cho phiên bản 12V)
  • Sơ đồ chân cho cảm biến đầu vào:
    • TG: Chân kích (nối vào OUT cảm biến)
    • Chân - : Chân Mass (nối vào chân âm cảm biến)
    • Chân + : Chân nguồn dương ( nối vào chân dương cảm biến)

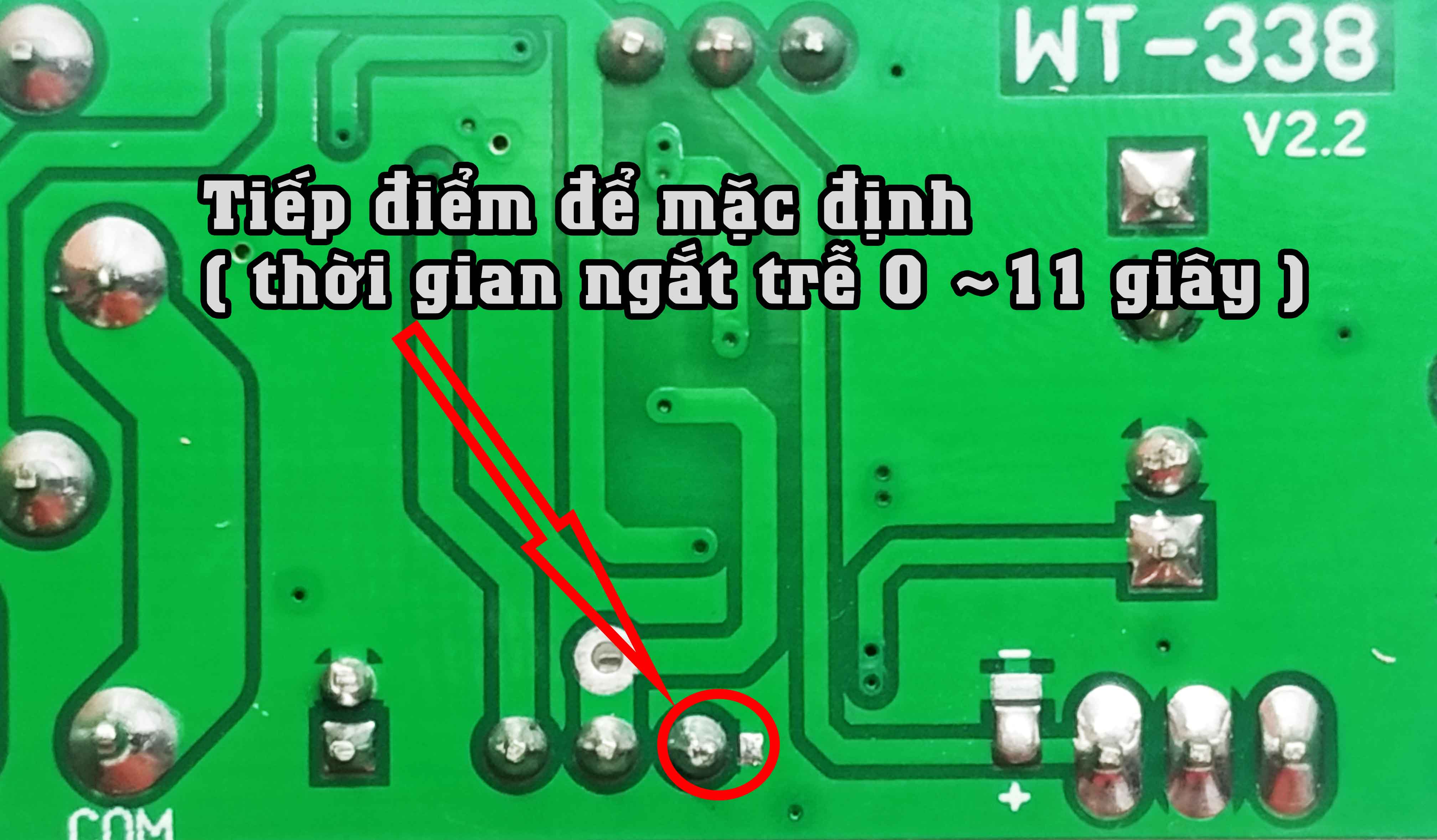

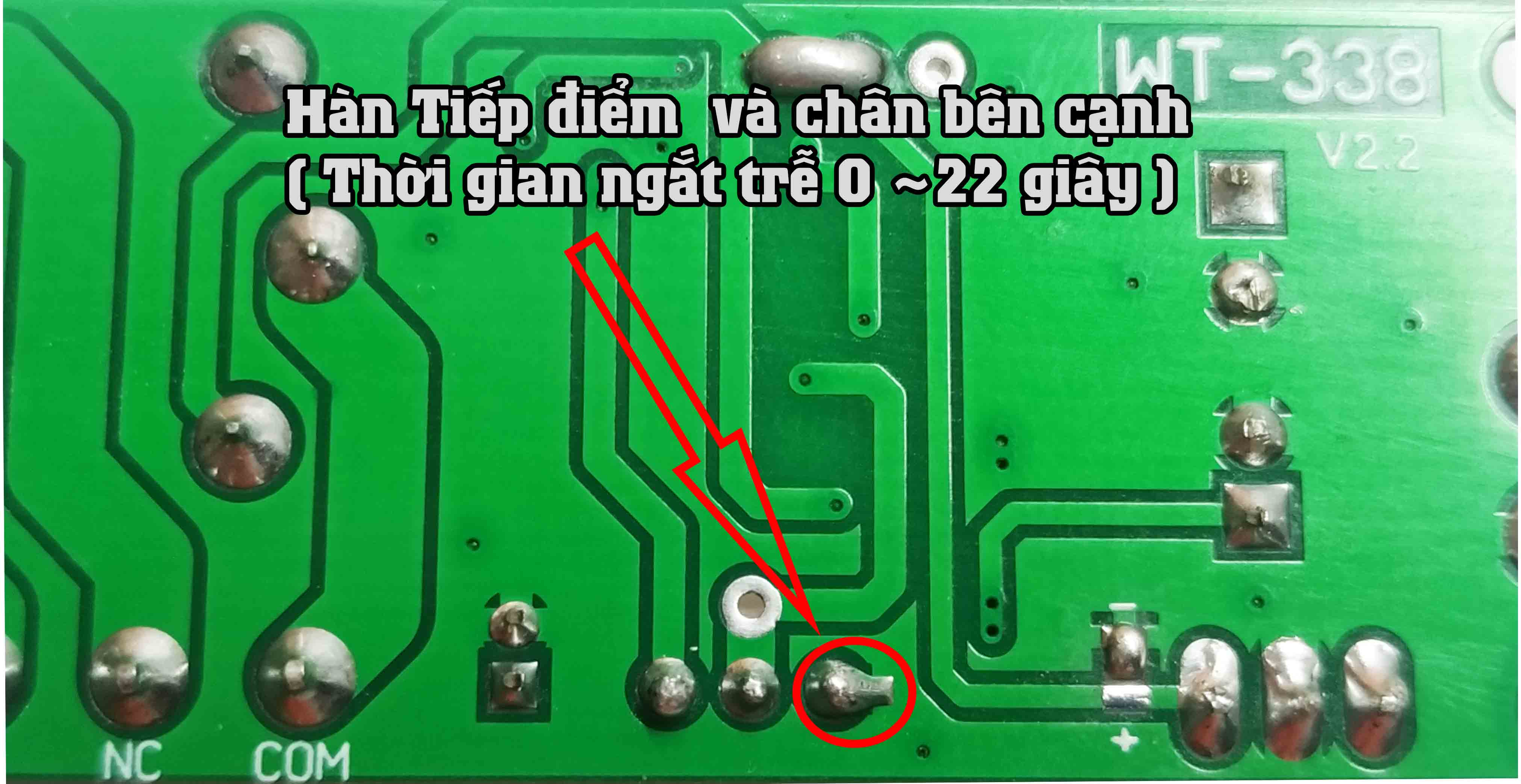

  • Thời gian trễ điều chỉnh: 0 ~ 11 giây ( hoặc 0 ~ 22 giây khi hàn tiếp điểm cạnh chân chiết áp theo hình bên dưới )
  • Kích thước: 60 x 25 x 17mm

Ngoài ra bạn có thể tùy chỉnh thời gian trễ theo công thức sau: T = 1.1 * R * C

Ví dụ: Điện trở trên mạch là 100KOhm và tụ điện trị số 100uF, theo công thức trên như sau: T = 1.1 * 100000 *  0.0001 = 11 giây

Lưu ý:

  • Sản phẩm có 2 loại nguồn ngõ vào khác nhau, quý khách vui lòng chọn đúng loại cần dùng trước khi đặt hàng nhé!
  • Với nhu cầu sử dụng Pin 3.7V quý khách cần sử dụng kết hợp mạch tăng áp mini để tăng áp lên 5V hoặc 12V để sử dụng.

Tham khảo mạch tăng áp phù hợp tại đây: Mạch tăng áp mini

Địa chỉ mua mạch tạo trễ uy tín và tham khảo những mạch tạo trễ hữu ích (bấm vào đây)

Video hướng dẫn sử dụng sản phẩm

Cách chuyển đổi thời gian và mức kích :

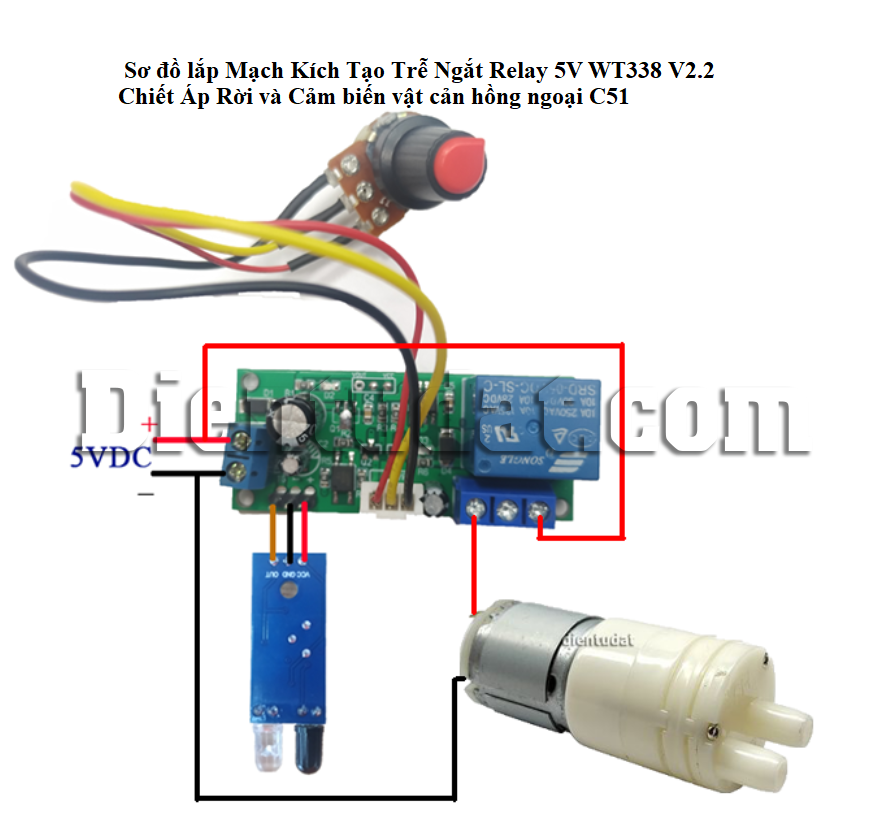

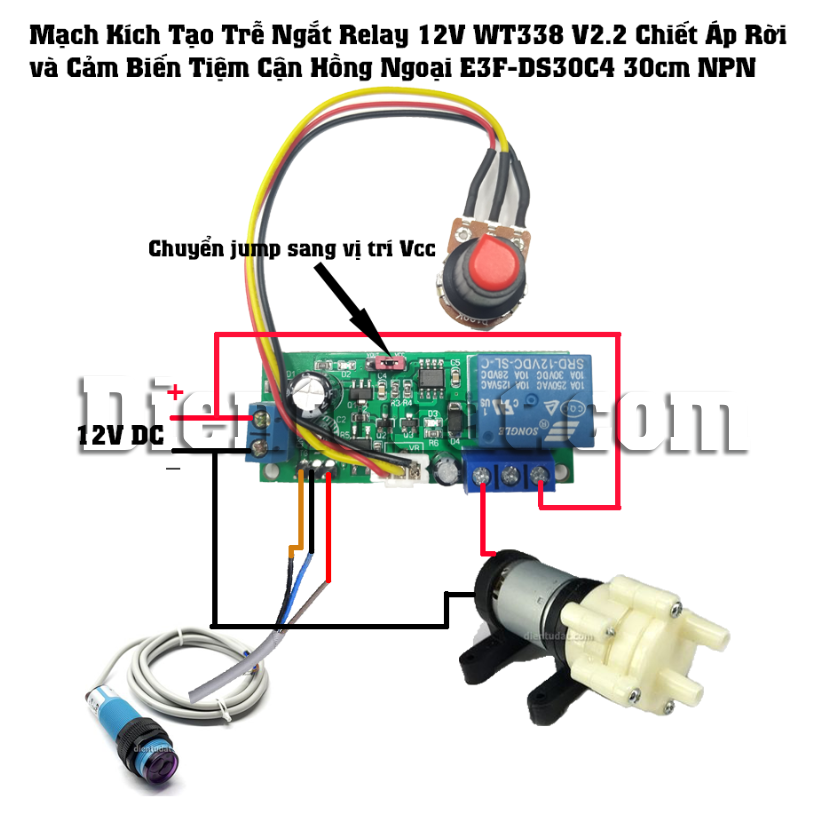

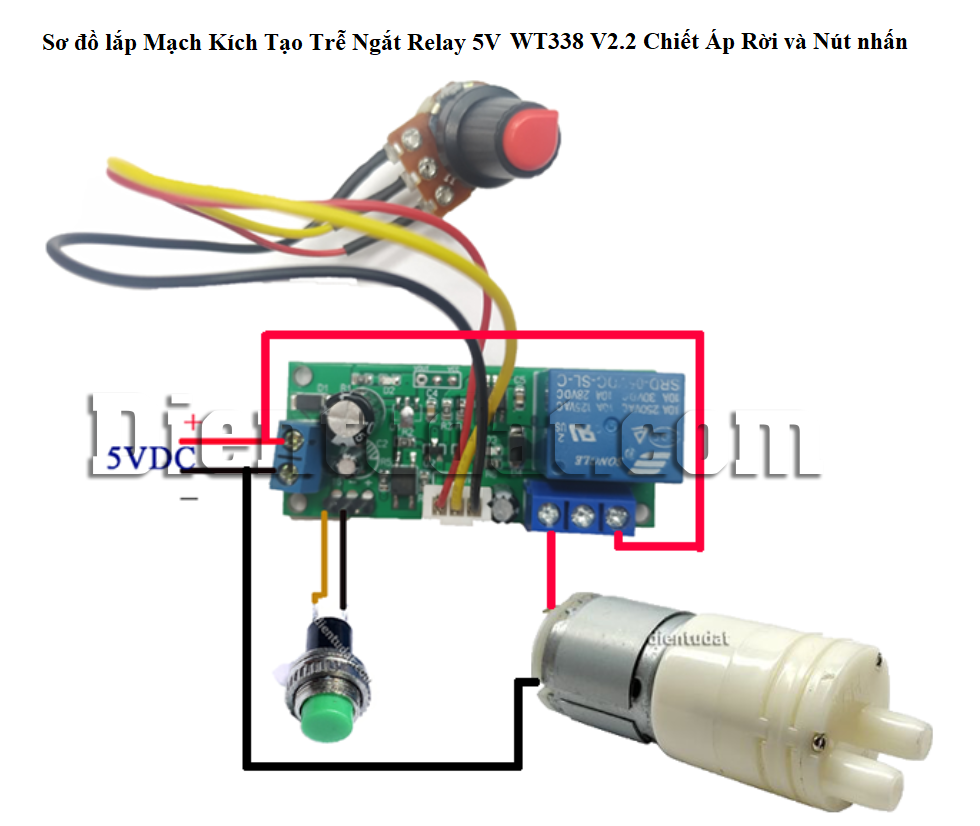

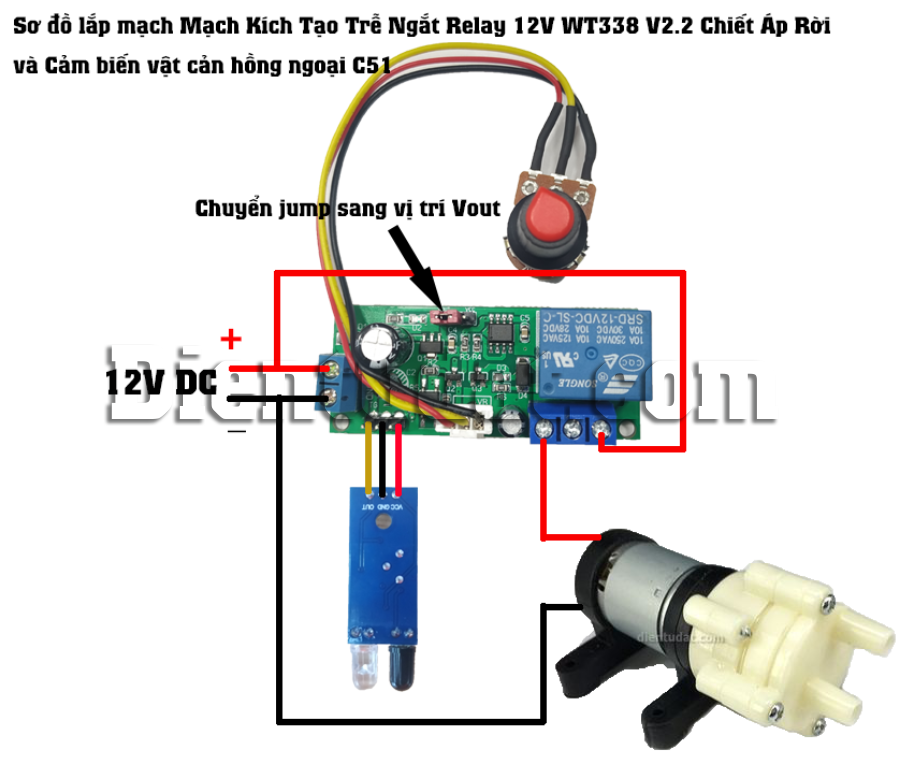

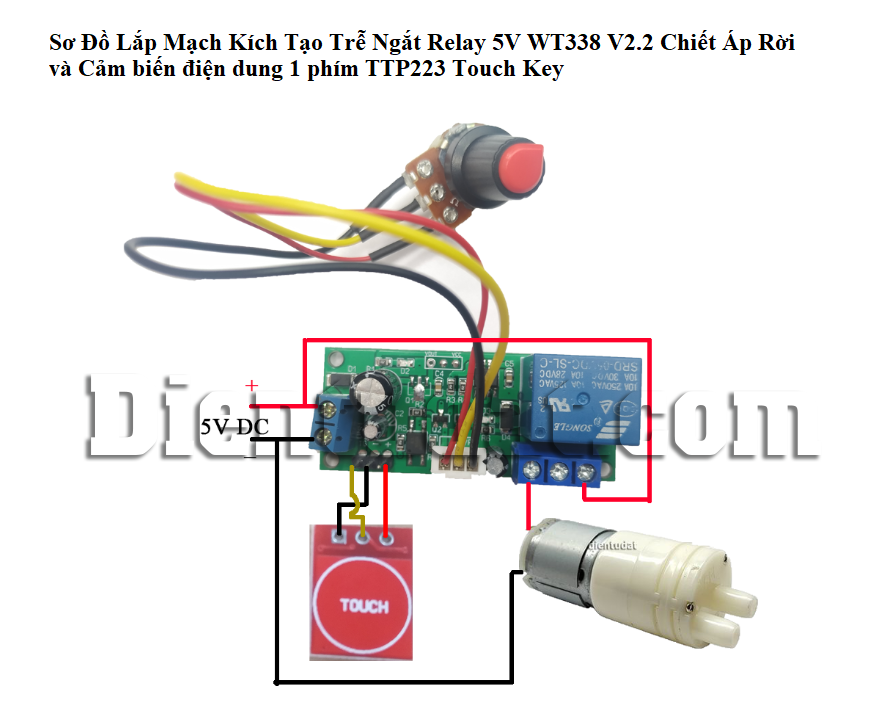

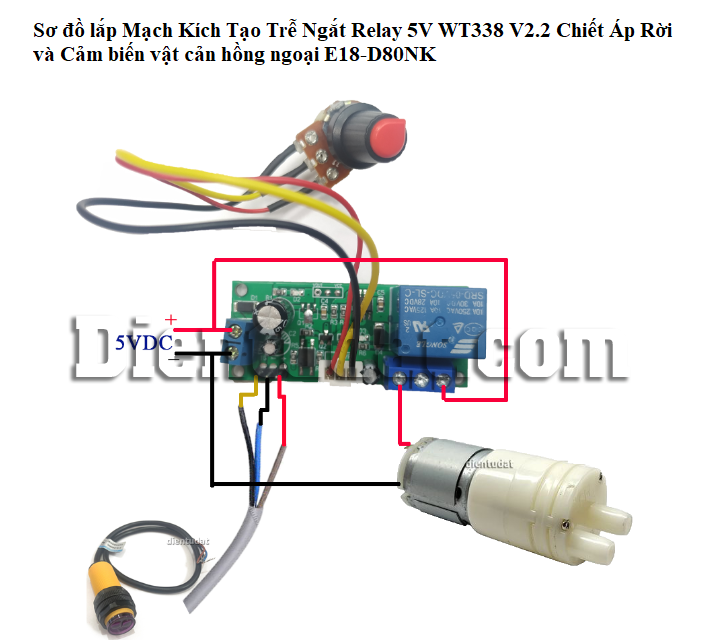

Sơ đồ lắp đặt Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2 Chiết Áp Rời:

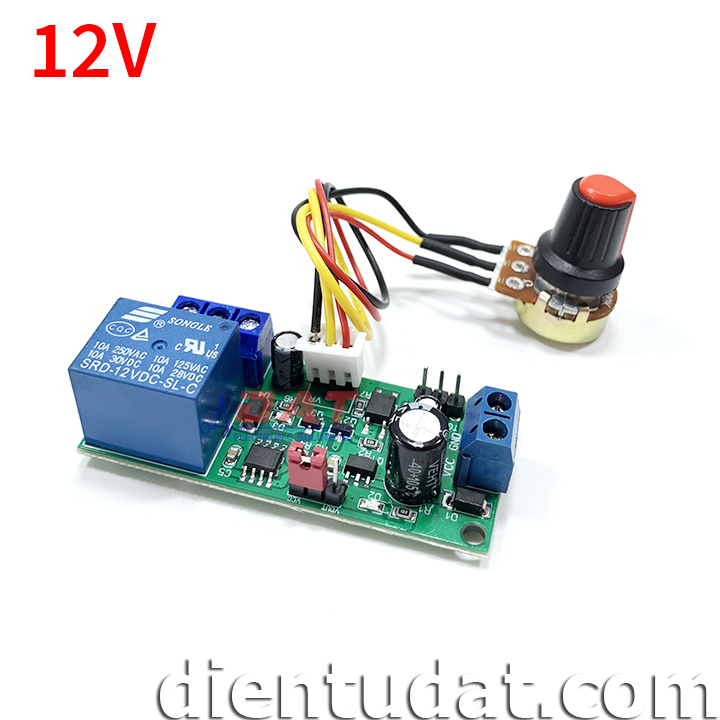

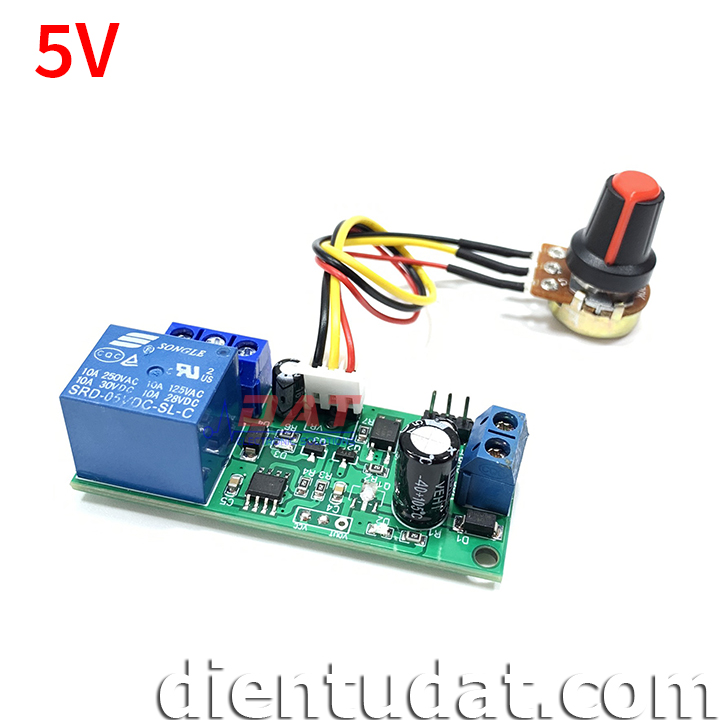

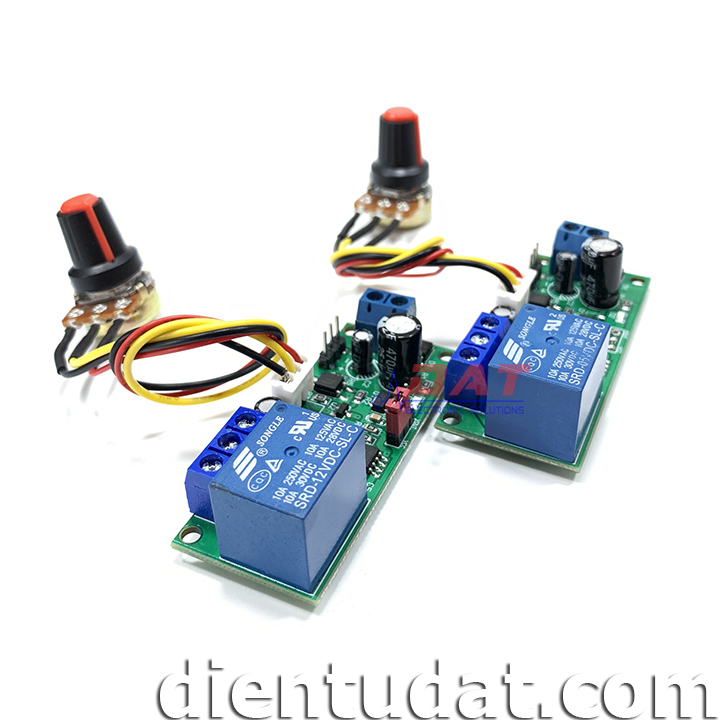

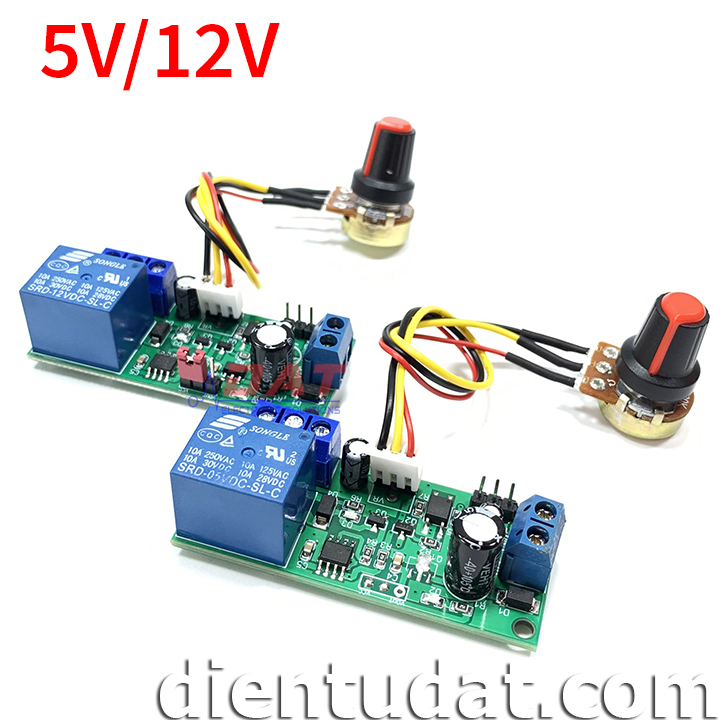

Hình ảnh sản phẩm Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338 V2.2 Chiết Áp Rời:
