Mạch Kiểm Soát Nhiệt Độ Sò Nóng Lạnh Đóng Ngắt 2 Kênh - W1504

220.000₫
  • :

    Còn hàng

Mã sản phẩm : DAT3019

Sản phẩm có chức năng điều khiển 2 kênh nóng lạnh riêng biệt giúp bạn có thể điều khiển đồng thời cho thiết bị làm nóng và thiết bị làm lạnh trên một mạch duy nhất.


Thêm vào yêu thích Đã yêu thích

Sản phẩm có chức năng điều khiển 2 kênh nóng lạnh riêng biệt giúp bạn có thể điều khiển đồng thời cho thiết bị làm nóng và thiết bị làm lạnh trên một mạch duy nhất.

Ngoài ra mạch được tích hợp nguồn ngõ ra đảo chiều khi đến nhiệt độ nóng lạnh cài đặt, chức năng này rất hữu ích khi sử dụng với sò nóng lạnh hoặc các thiết bị tương tự.

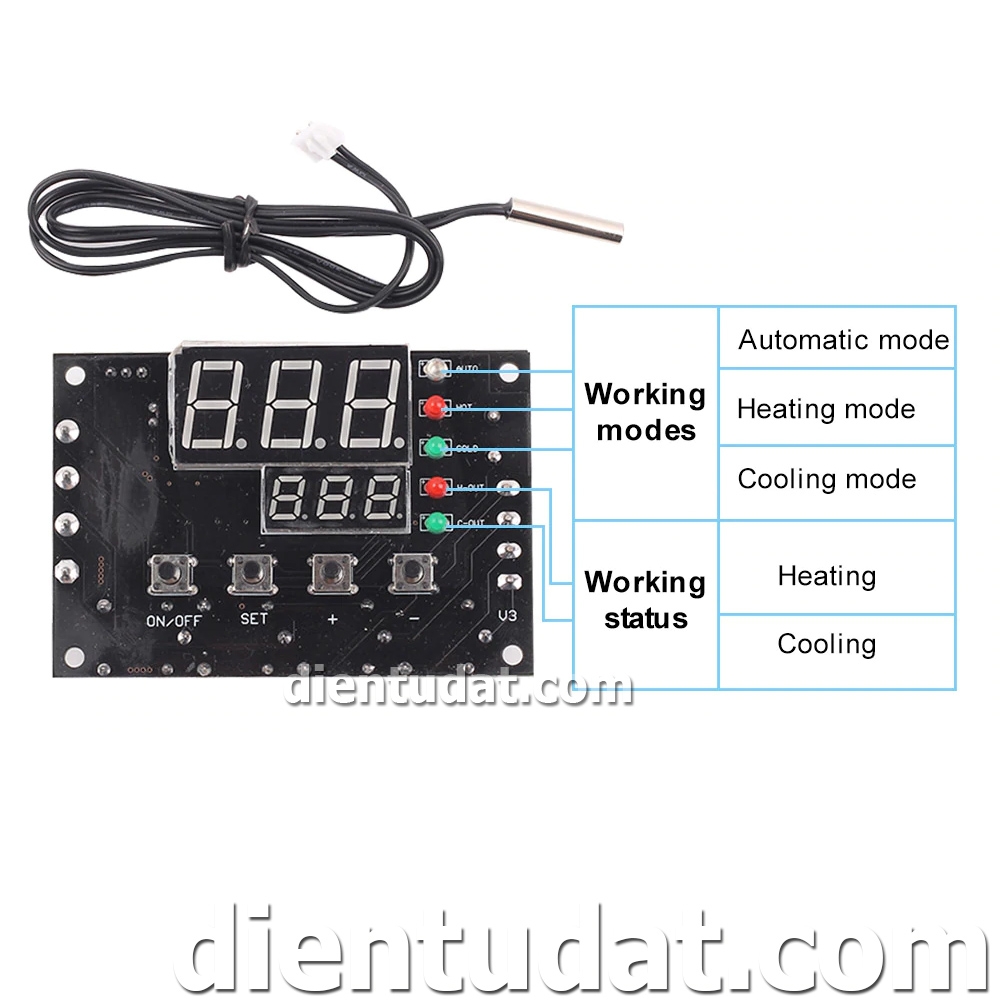

Mạch hoạt động với 3 chế độ: Tự động - Làm Nóng - Làm mát phù hợp với nhiều ứng dụng khác nhau.

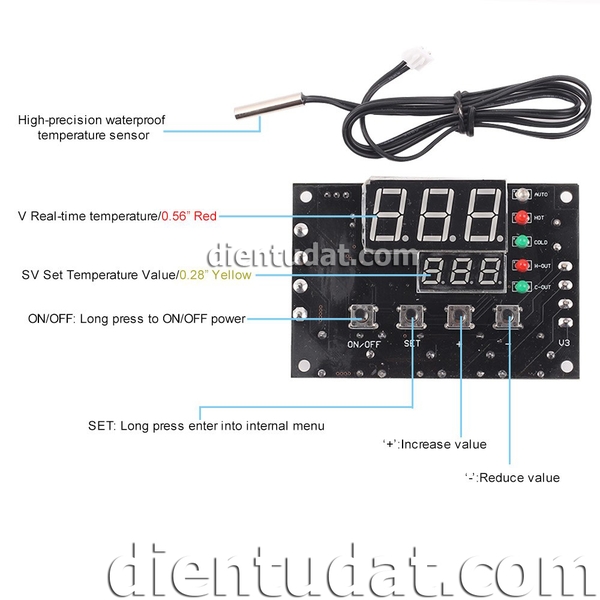

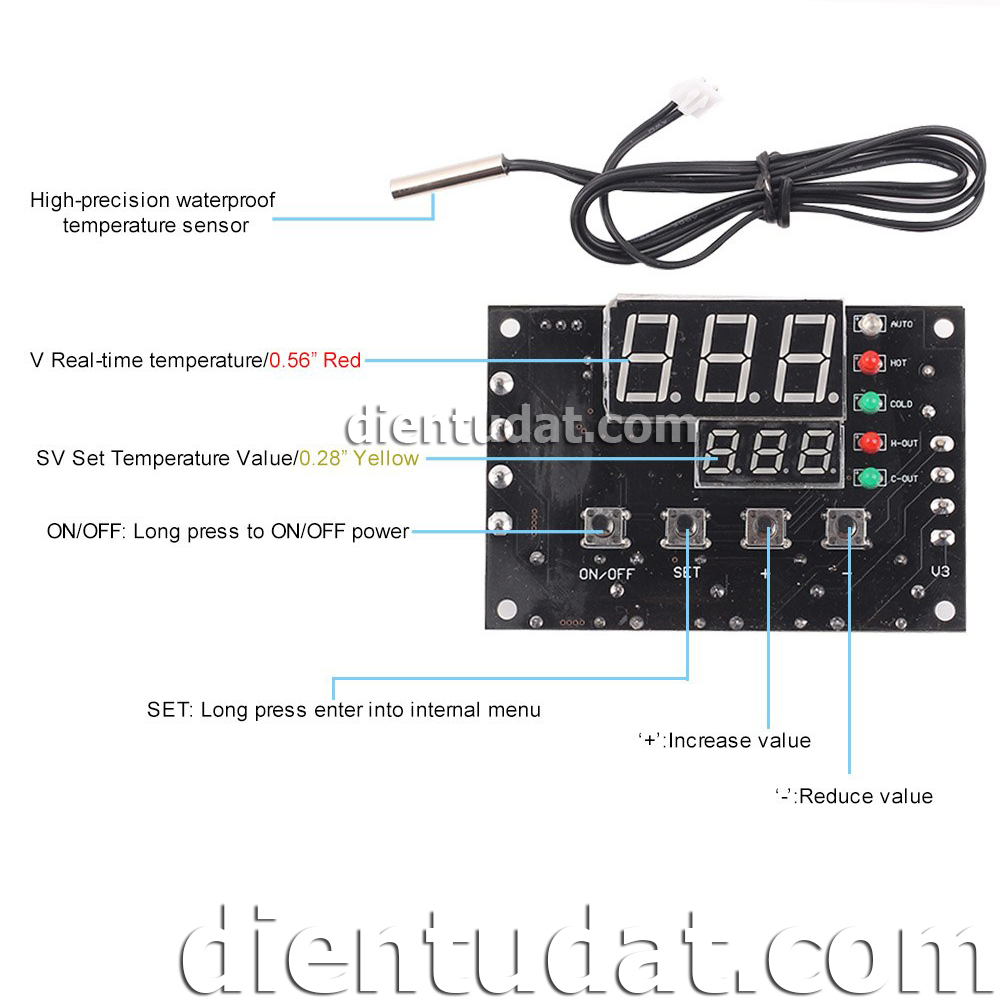

Mạch được trang bị 2 màn hình Led 7 đoạn cho giao diện trực quan, với dãy đèn lớn màu đỏ hiển thị giá trị nhiệt độ đang đo được thực tế, và dãy đèn nhỏ màu vàng hiển thị giá trị nhiệt độ cài đặt mong muốn.

Ngoài ra mạch được tích hợp 4 nút nhấn điều khiển các chức năng của mạch, trong đó có nút ON/OFF giúp bạn có thể tắt mở thiết bị một cách dễ dàng.

Thông số kỹ thuật:

  • Điện áp hoạt động: 12VDC
  • Dải nhiệt độ: -50°C ~ 110°C
  • Độ phân giải: 0.1°C
  • Hiển thị: Led 7 đoạn màu đỏ và vàng
  • Tốc độ làm tươi: 4 lần/giây
  • Dòng tĩnh: <120mA
  • Ngõ ra: 2 kênh relay riêng biệt

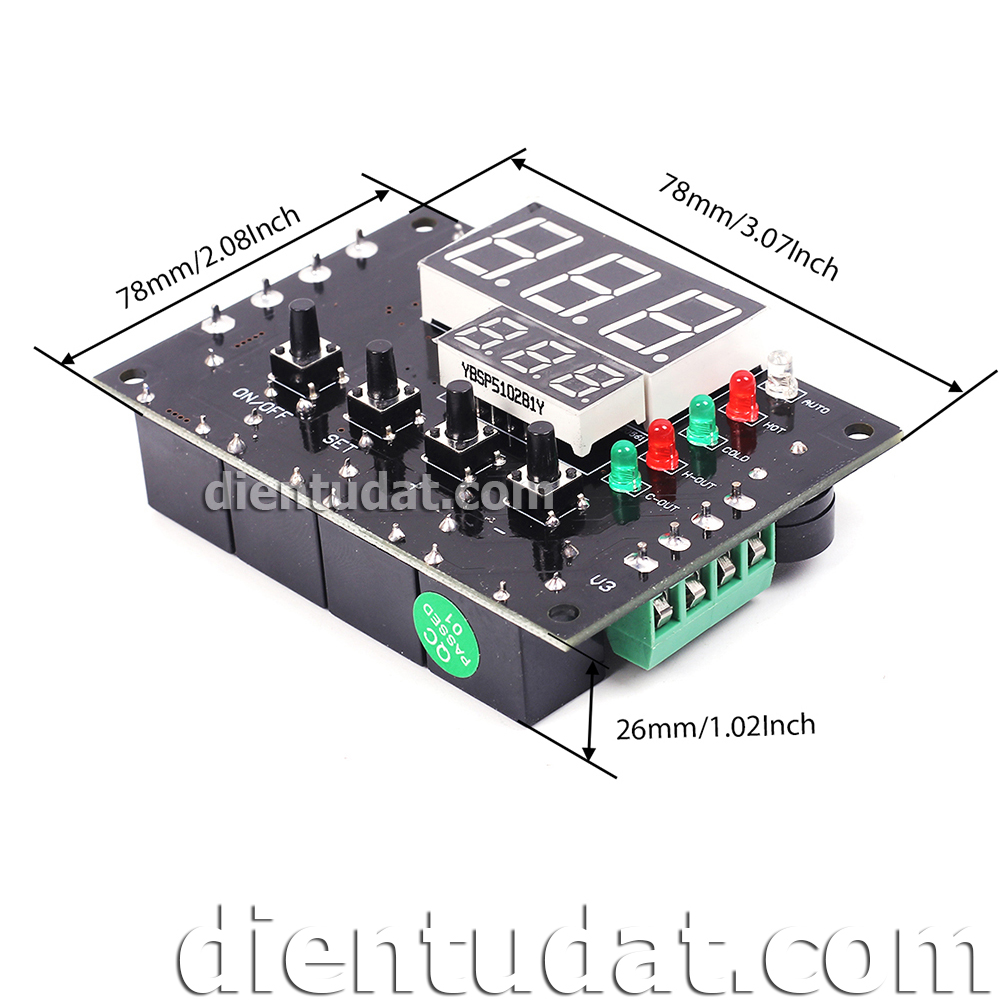

  • Kích thước: 78 x 53 x 26mm

Hướng dẫn sử dụng:

  • Nhấn nút SET 1 lần để cài đặt nhiệt độ hoạt độ, nhấn nút "+" và "-" để tăng giảm giá trị. Sau khi cài đặt giá trị mong muốn. nhấn nút SET 1 lần để lưu lại giá trị cài đặt.
  • Nhấn và giữ nút SET 5 giây để thiết lập các chế độ làm việc. Khi màn hình hiển thị P1, nhấn "+" hoặc "-" để lựa chọn chế độ P1- P6. Nhấn SET 10 giây để xác lập các thiết lập theo bảng sau:
Tính năng Dải điều chỉnh Mặc định
P1 Chế độ hoạt động A / H / C A
P2 Thiết lập nhiệt độ trễ 0.1 ~ 15  2
P3 Thiết lập sai số -10 ~ +10 0
P4 Thời gian trễ ngõ ra 0 ~ 300 giây 0
P5 Báo động nhiệt độ cao -45 ~ 110 OFF
P6 Báo động nhiệt độ thấp -50 ~ 105 OFF

Nhấn giữ nút ON/OFF để tắt/mở thiết bị

  • Chế độ P1: các giá trị A/H/C tương ứng với chức năng Tự động - Làm nóng - Làm mát.

  • Chế độ P2: Đây là nhiệt độ trễ khi relay đóng trở lại.

    • Ví dụ nhiệt độ cài đặt là 30°C và giá trị P2 là 2°C.
      - Với P1 là A (tự động) thì khi nhiệt độ môi trường đo dưới 28°C thì Relay làm nóng sẽ đóng, khi nhiệt độ đo được lớn hơn 30°C thì Relay làm nóng sẽ ngắt và khi nhiệt độ lớn hơn 32°C thì Relay làm mát sẽ đóng, khi nhiệt độ xuống dưới 30°C thì Relay làm máy sẽ ngắt và lặp lại chu trình như trên.
      - Với P1 là H (làm nóng) thì khi nhiệt độ môi trường đo dưới 28°C thì Relay làm nóng sẽ đóng, khi nhiệt độ đo được lớn hơn 30°C thì Relay làm nóng sẽ ngắt.
      - Với P1 là C (làm mát) thì khi nhiệt độ lớn hơn 32°C thì Relay làm mát sẽ đóng, khi nhiệt độ xuống dưới 30°C thì Relay làm máy sẽ ngắt.

  • Chế độ P3: Khi thiết lập giá trị này thì giá trị hiển thị sẽ bằng giá trị đo + giá trị đã thiết lập

    • Ví dụ: Khi thiết lập P3 là 5 và giá trị mạch đo được là 30°C thì giá trị hiển thị sẽ bằng 30+5= 35°C.

  • Chế độ P4: Khi thiết lập giá trị này thì tính từ thời điểm Relay ngắt, mạch sẽ đếm hết đến thời gian đã cài đặt, sau khi hết thời gian Relay mới đóng lại nếu như đã đạt đến giá trị đóng Relay.

    • Ví dụ:
      - Thiết lập P3 là 100 giây. Nhiệt độ cài đặt là 30°C, giá trị P1 là A, và giá trị P2 là 2°C.
      - Khi nhiệt độ đo được nhỏ hơn 28°C Relay làm nóng sẽ đóng, khi nhiệt độ lớn hơn 30°C Relay sẽ ngắt và mạch bắt đầu đếm thời gian 100 giây, trong khi thời gian đang đếm nhiệt độ đo được vượt trên 32°C hoặc nhỏ hơn 28°C thì mạch chưa đóng relay ngay mà sẽ chờ đến hết thời gian đếm rồi mới thực hiện đóng Relay.

  • P5 và P6 là chức năng báo động nhiệt độ quá cao hoặc quá thấp theo giá trị cài đặt, khi giá trị đo vượt trên ngưỡng cao hoặc xuống dưới ngưỡng thấp, mạch sẽ báo còi.

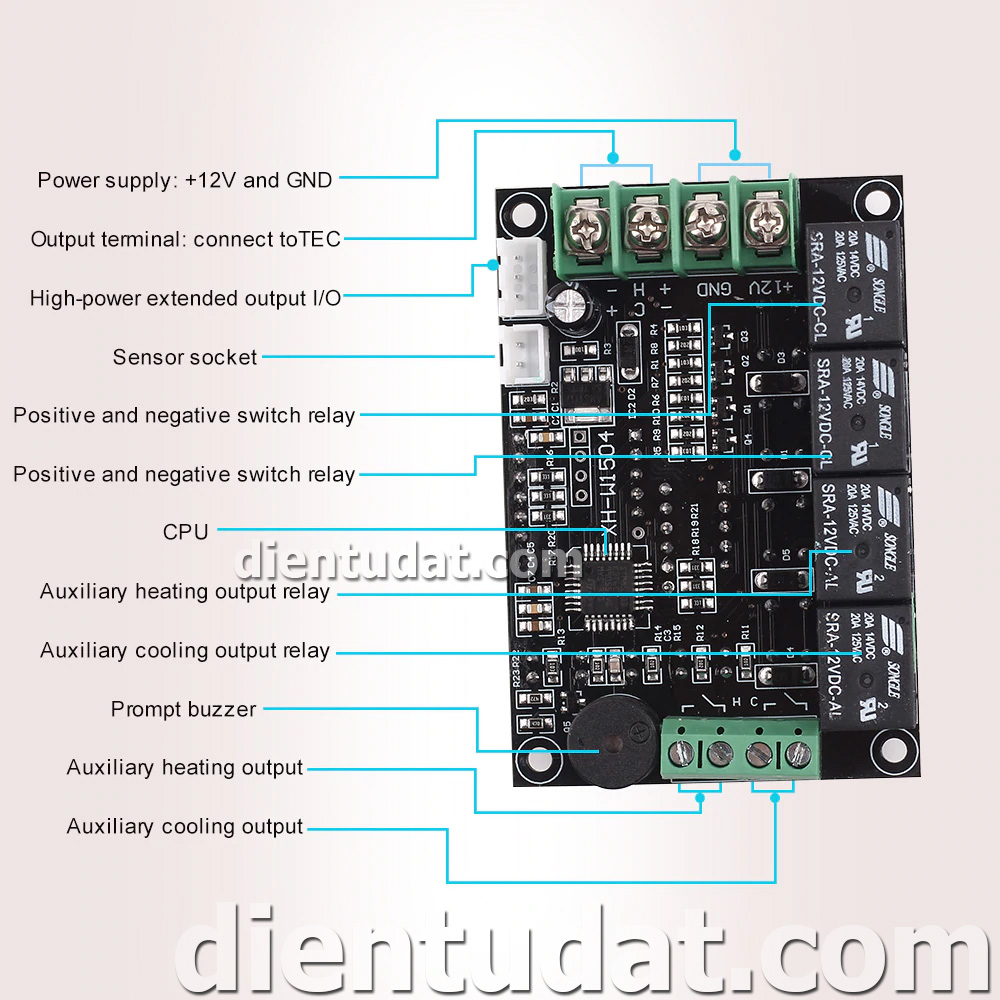

  • Ngoài ra mạch có chức năng đảo chiều nguồn ngõ ra riêng biệt cho Sò nóng lạnh hoặc các thiết bị tương tự, khi Relay làm nóng đóng thì điện ngõ ra là VCC và GND, khi Relay làm mát đóng thì ngõ ra sẽ đảo ngược là GND và VCC, còn khi Relay làm nóng và Relay làm mát không hoạt động thì ngõ ra là 0V.

Một câu hỏi là với sò nóng lạnh thì việc đảo ngược nguồn như vậy có vấn đề gì hay không, thì câu trả lời là KHÔNG. Vì tính chất của sò nóng lạnh là một mặt rất nóng và một mặt rất lạnh, khi đảo ngược dây nguồn thì 2 mặt này được đảo ngược cho nhau.

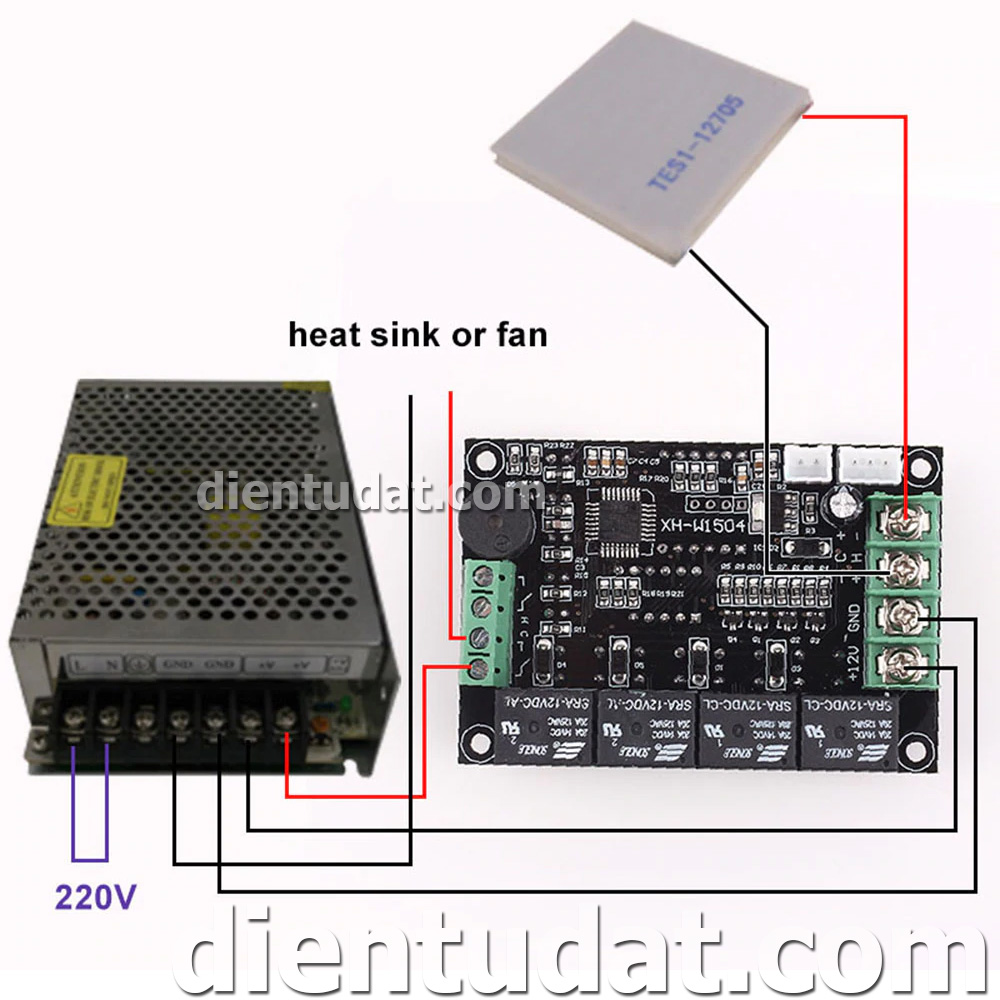

Sơ đồ lắp đặt:

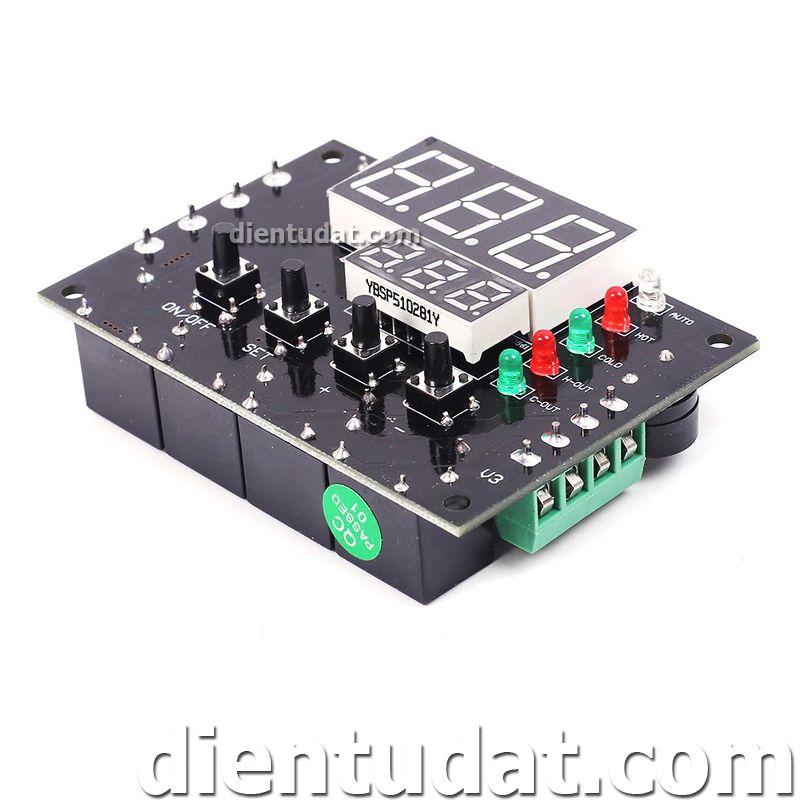

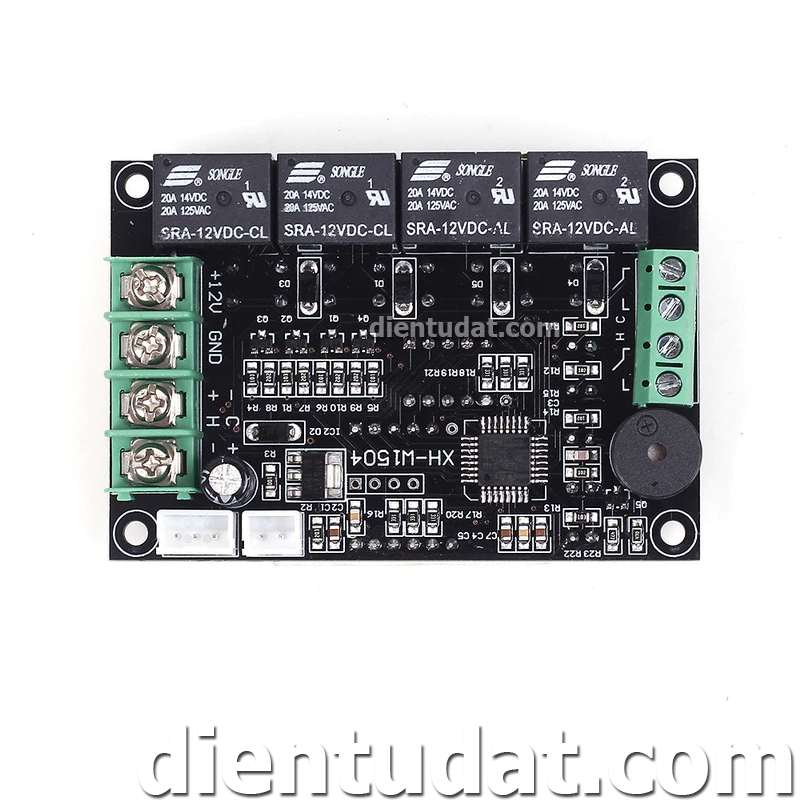

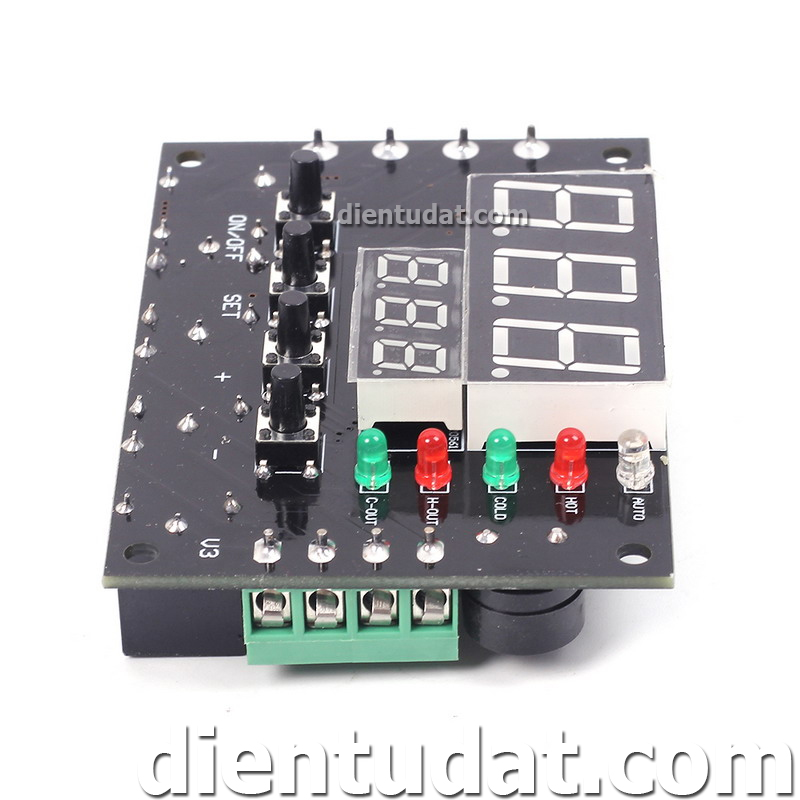

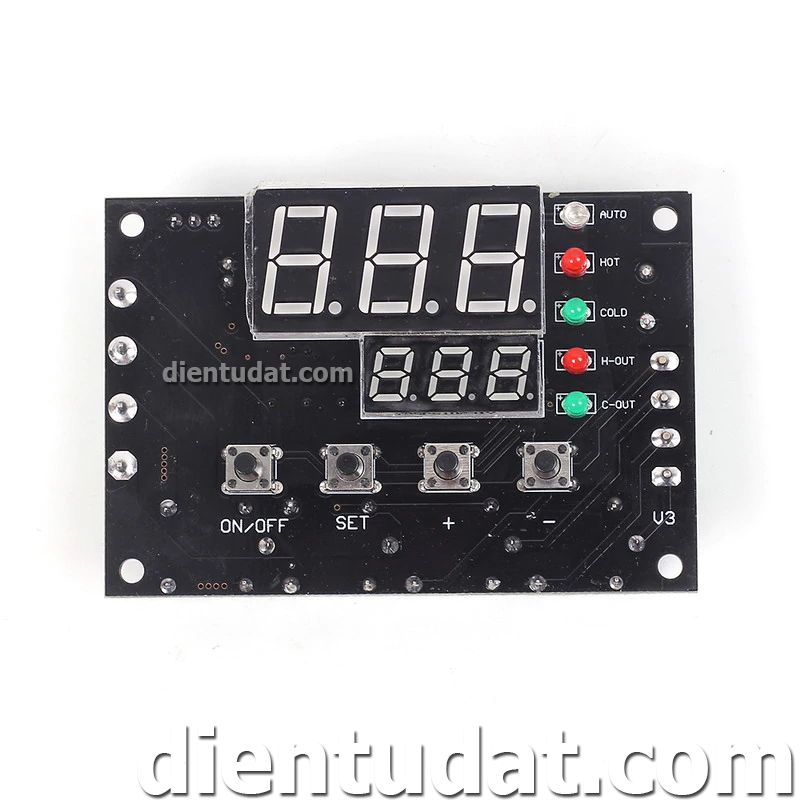

Hình ảnh sản phẩm:
