Mạch Quản Lý Sạc Ắc Quy Tự Ngắt 30A XY-L30A

Mã sản phẩm: DAT2863 Điện Tử DAT
Tình trạng: Hết hàng

Mạch có chức năng quản lý đóng ngắt ngõ sạc Ắc Quy với màn hình hiển thị LCD cho giao diện trực quan.

145.000₫
Sendo Shopee
Mô tả

Mạch có chức năng quản lý đóng ngắt ngõ sạc Ắc Quy với màn hình hiển thị LCD cho giao diện trực quan.

Mạch được thiết kế với relay số 7 cho dòng chịu tải sạc lên đến 30A, ngoài ra mạch được tích hợp thêm tính năng kiểm soát thời gian sạc và kiểm soát tắt mở ngõ ra sạc giúp thuận tiện hơn khi sử dụng.

Các chức năng đều được điều chỉnh bằng 3 nút nhấn tích hợp trên mạch.

Thông số kỹ thuật:

  • Điện áp hoạt động: DC 6V - 60V
  • Dòng tải: ≤30A
  • Độ chính xác: 0.1V
  • Đầu ra: Đầu ra trực tiếp
  • Sai số: ±0.1V
  • Kích thước: 92 x 45mm

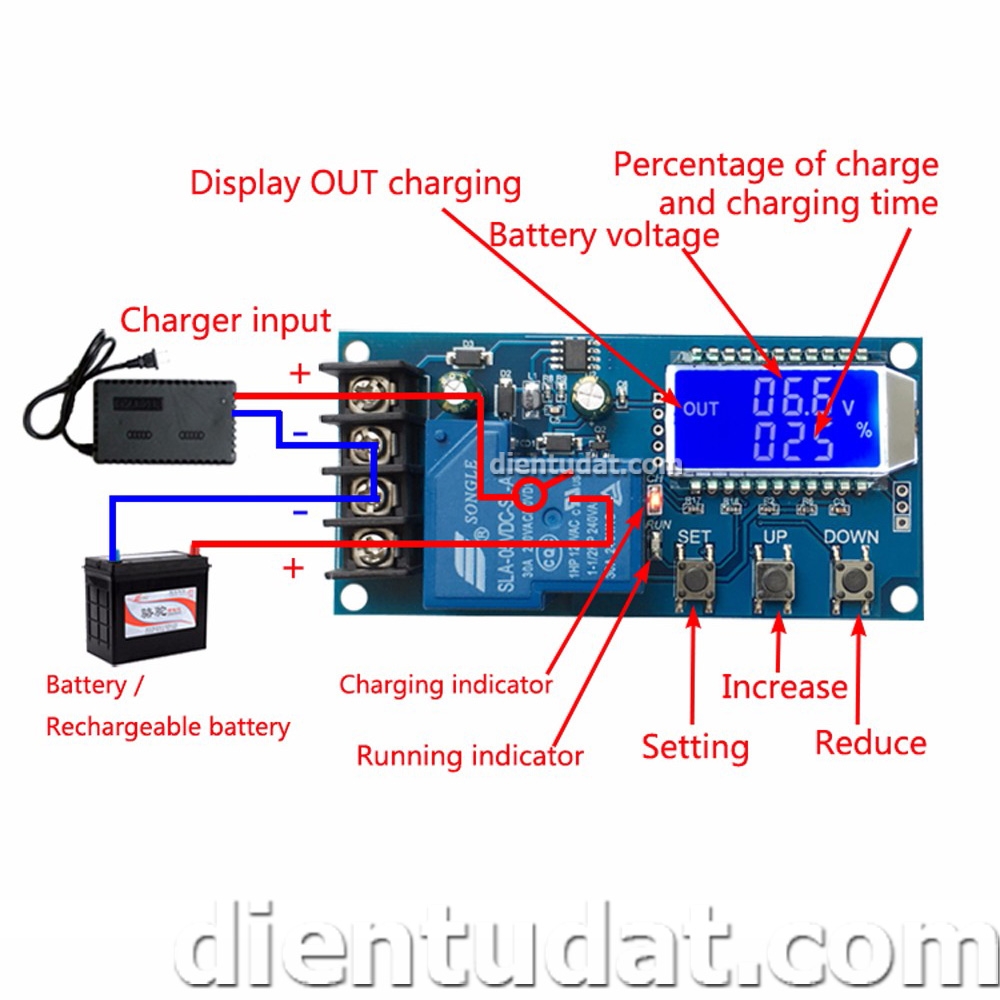

Sơ đồ lắp đặt:

Hướng dẫn sử dụng:

Mạch sử dụng 3 nút nhấn để cài đặt các thông số, các nút nhất từ trái sang phải: Set - Up - Down.

  • Nút Set: Dùng để xem các thông số đã cài đặt và tùy chọn cài đặt.
  • Nút Up: Dùng để tăng giá trị khi cài đặt và dùng chuyển chế độ hoạt động của đèn nèn.
  • Nút Down: Dùng để giảm giá trị khi cài đặt và dùng để tắt mở ngõ sạc

Các thao tác cài đặt:

  • Nhấn nút Down 1 lần để bật tắt sạc ngõ ra.
  • Nhấn giữ nút Up để tắt mở đèn nền LCD, màn hình hiển thị L-P với giá trị Off thì đèn nền luôn sáng, với giá trị On thì đèn nền sẽ tự động tắt sau 5 - 10 phút không thao tác nút nhấn.
  • Nhấn nút Set 1 lần để xem các giá trị thông số đã cài đặt. Nhấn giữ nút Set 3 giây để vào chế độ cài đặt:
    • Màn hình hiển thị Dn: nhấn nút Up và Down để cài đặt giá trị đóng Relay cấp ngõ ra sạc.
    • Nhấn nút Set 1 lần màn hình chuyển sang UP: nhấn nút Up và Down để cài đặt giá trị ngắt Relay khi sạc đầy.
    • Nhấn nút Set 1 lần màn hình hiển thị OP: cài đặt giá trị thời gian với giá trị thời gian có thể cài đặt được lên đến 99 giờ 59 phút (99:59)
  • Sau khi kết thúc cài đặt nhấn giữ nút Set 3 giây để trở lại màn hình chính.

Trường hợp bật chế độ kiểm soát thời gian (giá trị OP khác --:--):

  • Khi điện áp Pin thấp hơn giá trị Dn mạch sẽ đóng relay, lúc này bộ đếm bắt đầu đếm, khi điện áp Pin lớn hơn giá trị UP mạch sẽ ngắt relay, sau khi bộ đếm hoàn thành mạch sẽ tắt ngõ sạc ra.
  • Trường hợp kết thúc chu kỳ đếm nhưng điện áp Pin vẫn thấp hơn giá trị UP, relay sẽ tiếp tục dẫn và tự động đóng chức năng quản lý thời gian, lúc này màn hình sẽ hiển thị nhấp nháy "H:ER" để báo hiệu cho người dùng giá trị cài đặt là không hợp lý, nhấn phím bất kỳ để ngừng nhấp nháy.

Lưu ý: Định dạng thời gian là 00:59 (00 giờ và 59 phút). Thời gian tối đa có thể cài đặt là 99:59 tương đương 100 giờ.

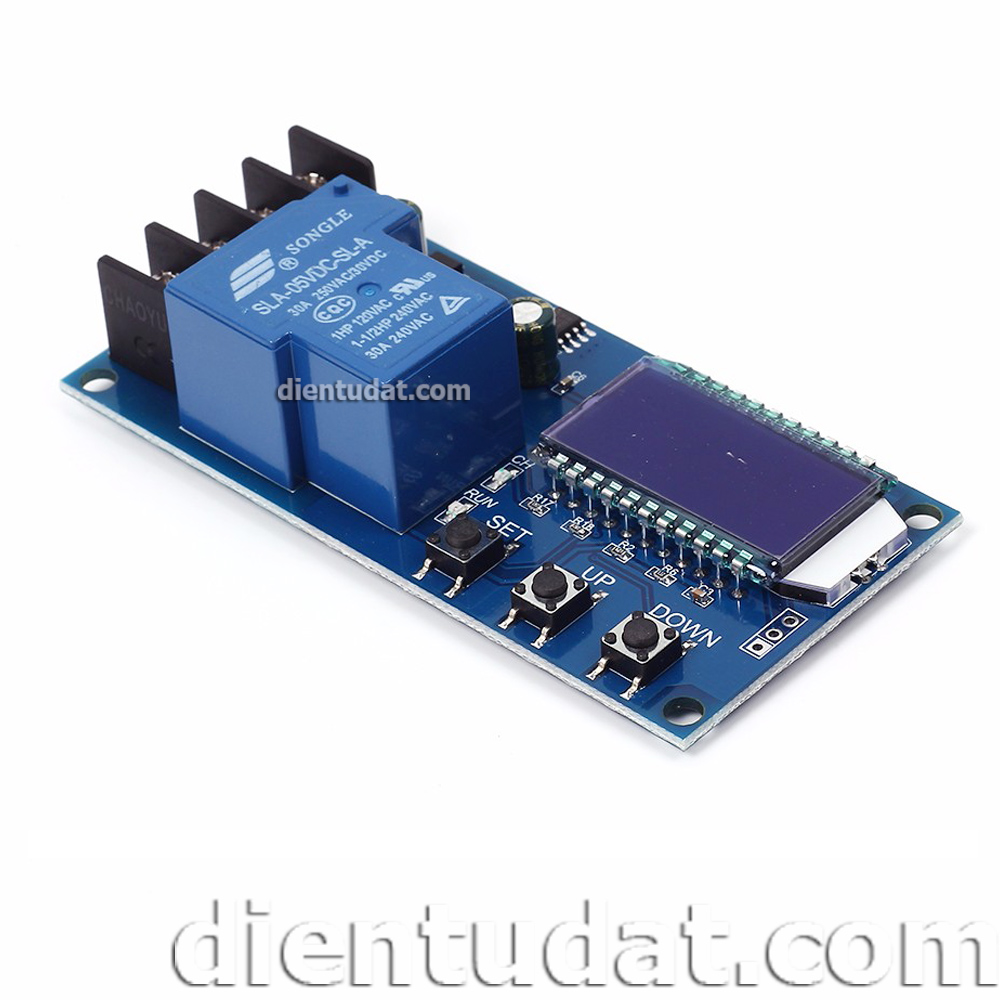

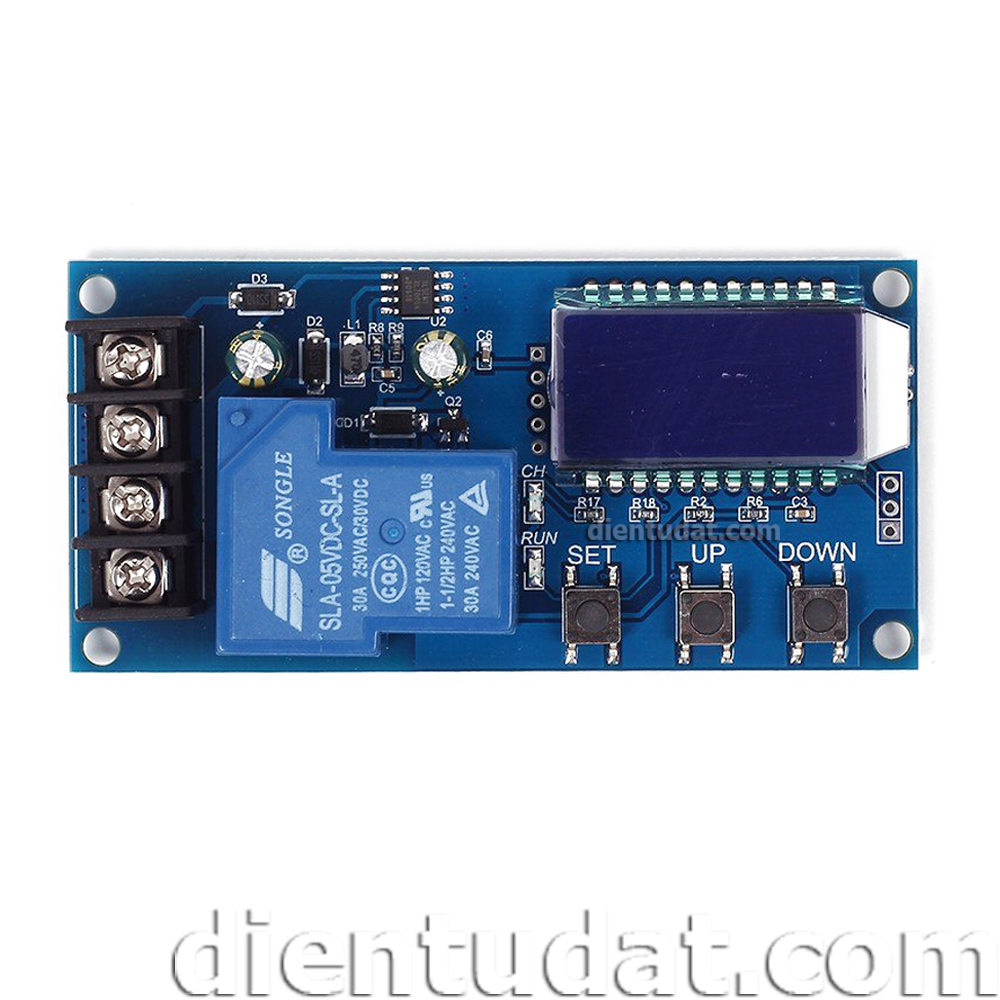

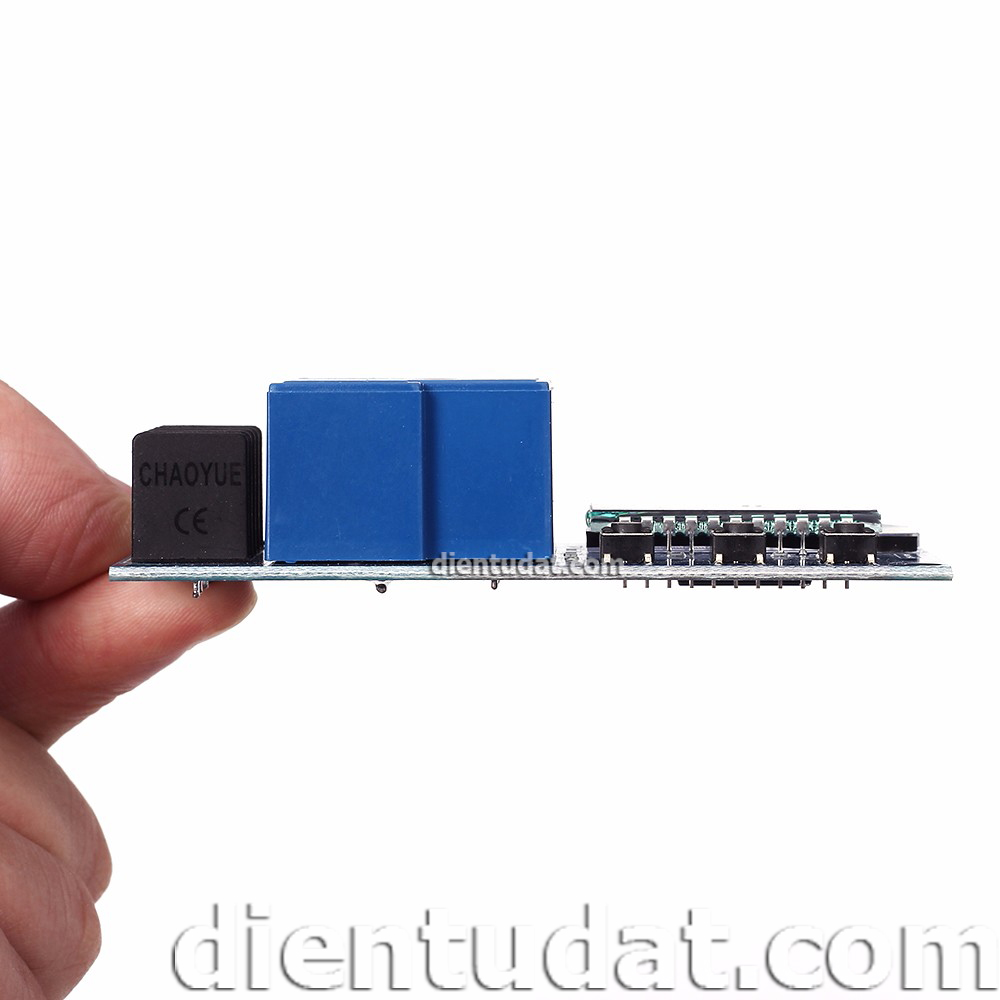

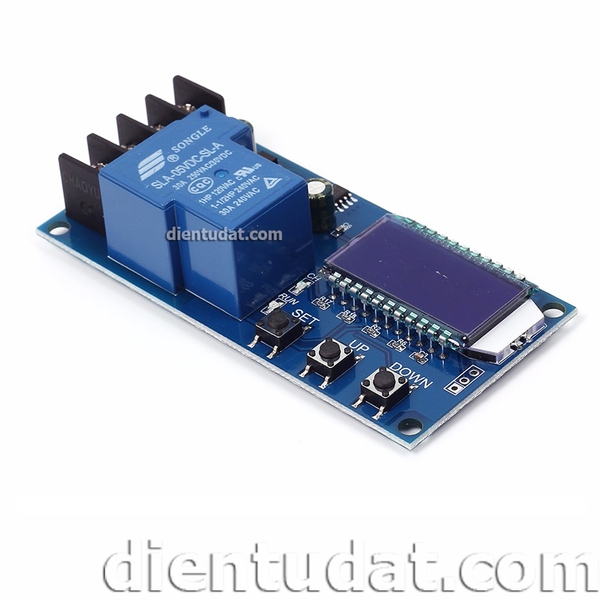

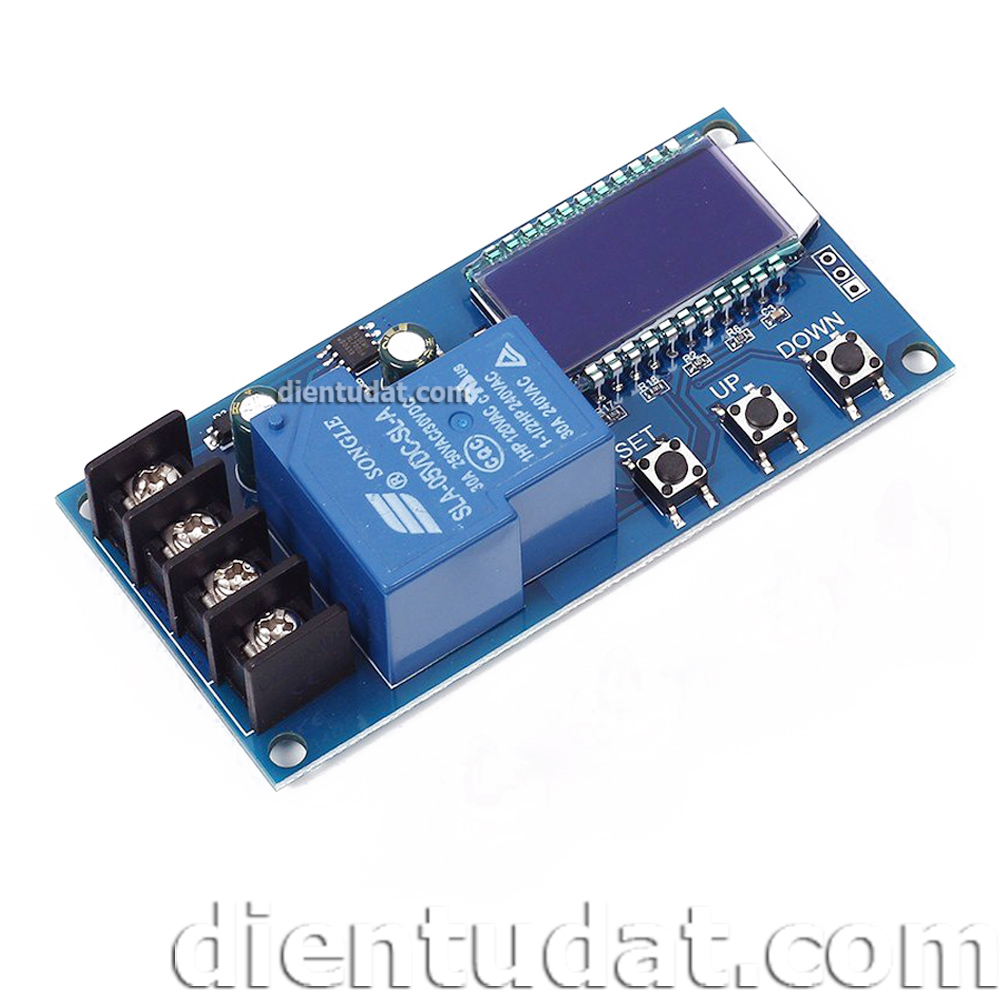

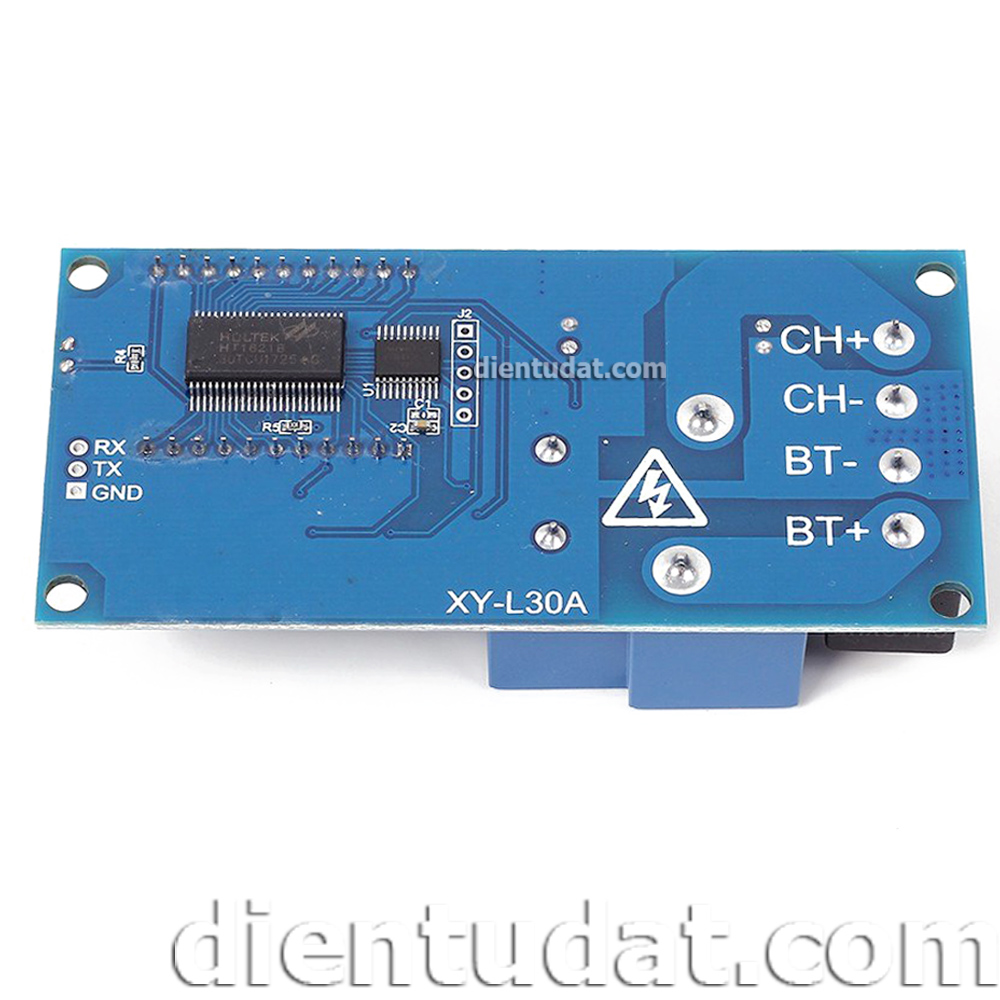

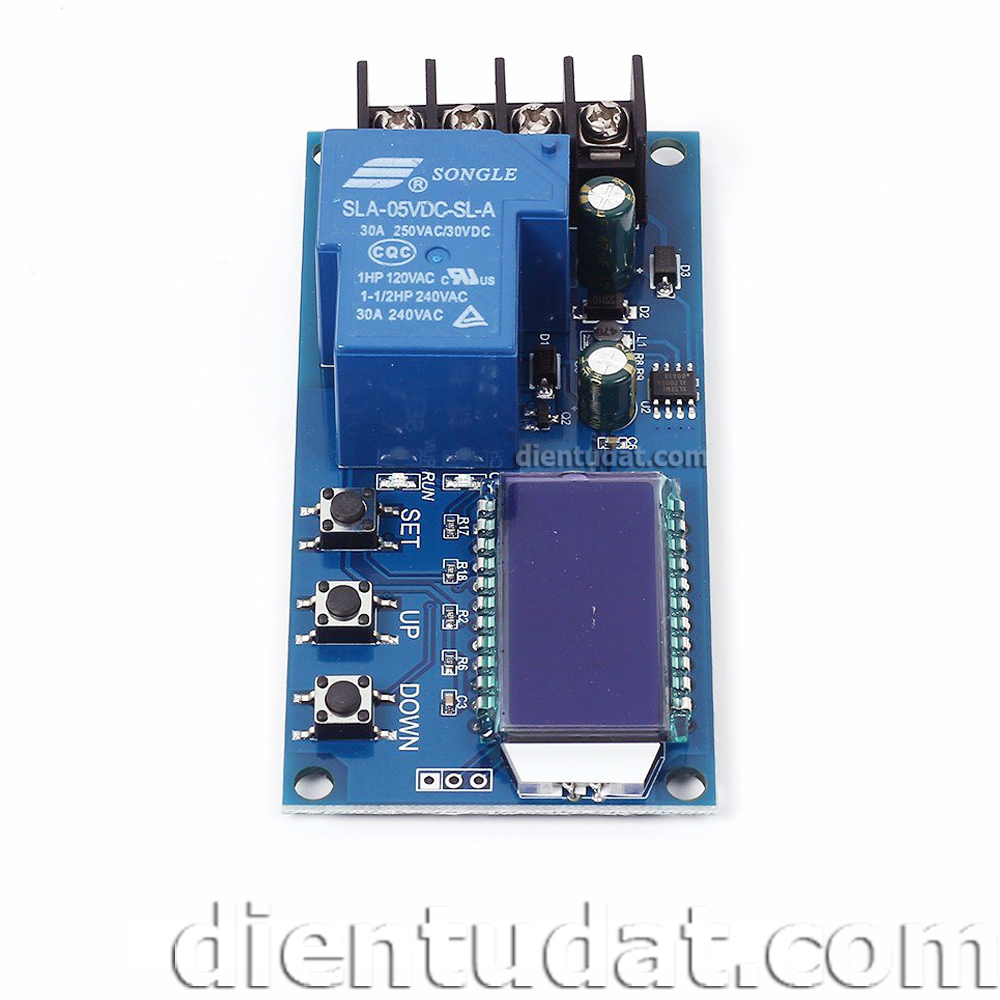

Hình ảnh sản phẩm:
