Mạch Tạo Xung PWM SG3525

Mã sản phẩm: DAT0620 Điện Tử DAT
Tình trạng: Còn hàng

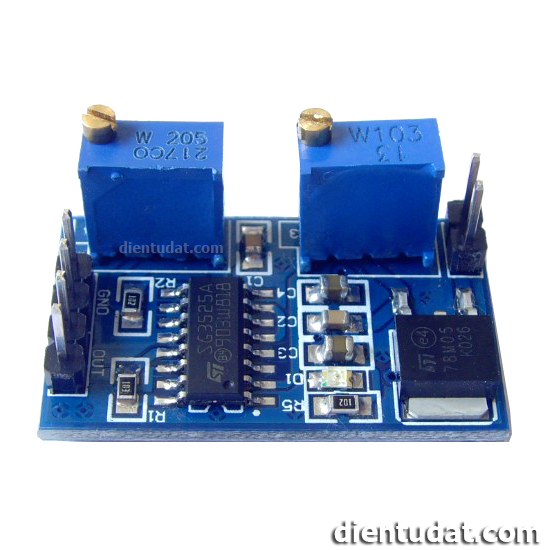

Mạch tạo xung PWM SG3525

53.000₫
Sendo Shopee lazada
Mô tả

Tổng quan kỹ thuật — Mạch Tạo Xung PWM SG3525 Chỉnh Tần Số & Độ Rộng Xung (8-12VDC)

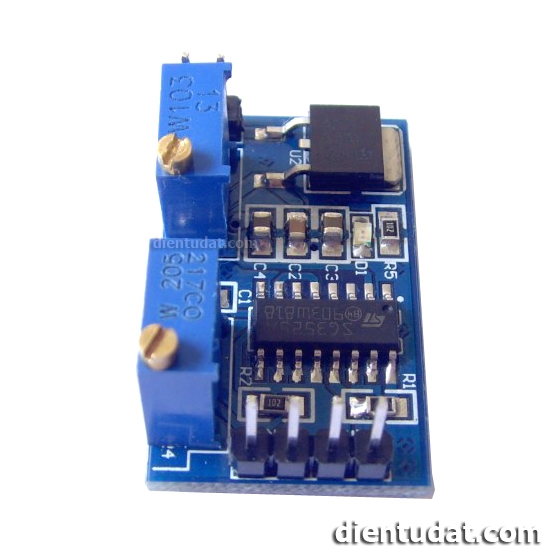

Mạch phát xung PWM công nghiệp SG3525 siêu nhỏ gọn (30.8 x 18 mm), hoạt động nguồn đơn 8V – 12VDC, cho phép điều chỉnh độc lập độ rộng xung (Duty Cycle) bằng biến trở R3 và tần số dao động bằng biến trở R4, tích hợp đèn LED chỉ thị xung ra.

Mã linh kiện: SG3525 PWM Generator Module  |  Kiểu đóng gói: Module PCB 30.8 x 18 mm + 2 Biến trở tinh chỉnh + LED báo  |  Ký hiệu in thân (Marking): SG3525A + Biến trở R3 (Duty) & R4 (Freq)  |  Tham chiếu Datasheet: ST / Onsemi SG3525A Regulating PWM

Đặc điểm nổi bật theo Datasheet SG3525 PWM Generator Module

  • Chỉnh riêng biệt Tần số & Duty Cycle: Xoay biến trở R4 đặt tần số phù hợp, sau đó chỉnh R3 tăng/giảm phần trăm độ rộng xung.
  • Cấu trúc IC SG3525 chuẩn công nghiệp: Tín hiệu xung sắc nét, có mạch ổn áp tham chiếu +5.1V nội bộ ổn định hơn mạch 555 khi biến thiên nguồn.
  • Kích thước cực gọn 30.8 x 18 mm: Tích hợp dễ vào mạch điều tốc động cơ DC, kích xung MOSFET hoặc máy kích cá/inverter thử nghiệm.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp nguồn nuôi (VCC)VCC8.0V – 12.0V DCKhông cấp áp ngược cực
Tham chiếu nội SG3525VREF+5.1V (±1%)Giữ tần số dao động ổn định
Kích thước PCBSize30.8 x 18 mmDAT0620

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
IC điều khiển xungICSG3525A (PWM Controller)Tầng ra Totem-Pole trên chip
Điều chỉnh độ rộng xungDutyBiến trở R3Thay đổi tỷ lệ mức cao xung ra
Điều chỉnh tần sốFreqBiến trở R4Có LED báo trạng thái trực quan

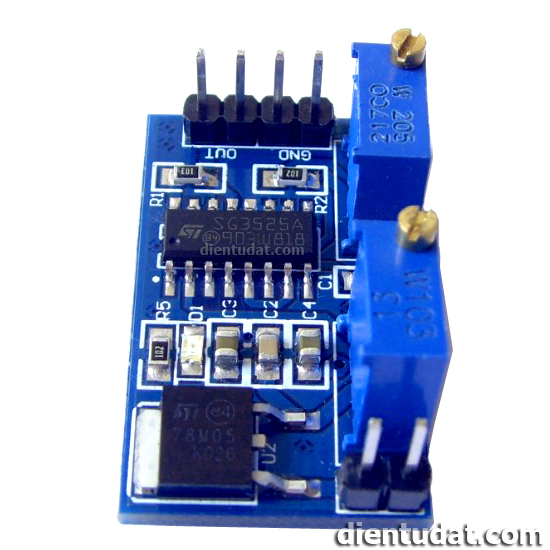

Sơ đồ chân (Pinout) & Nhận diện SG3525 PWM Generator Module

Chân / Pin Ký hiệu Chức năng kỹ thuật

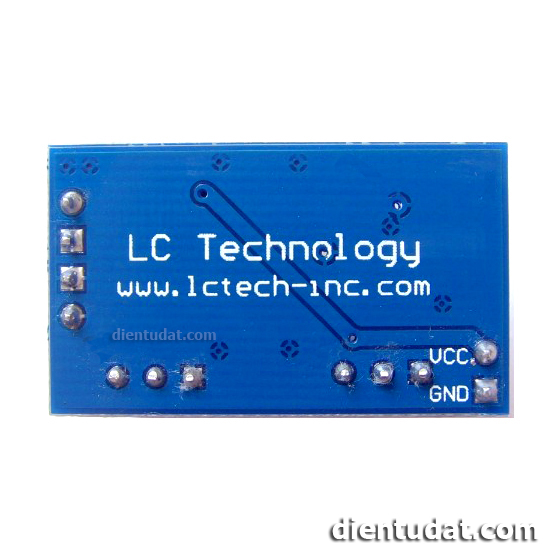

VCC / GNDNgõ vào nguồn 8–12VDCCấp nguồn DC ổn định (12V)
OUTNgõ ra tín hiệu xung PWMĐưa vào chân cực Gate (qua trở 10–47Ω) của MOSFET hoặc tầng driver
Biến trở R3 / R4Núm tinh chỉnh trên mạchR3 chỉnh độ rộng xung (Duty); R4 chỉnh tần số phát xung

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Điều tốc động cơ DC chổi than, điều chỉnh độ sáng LED công suất cao qua tầng MOSFET.
  • Thử nghiệm mạch kích xung biến áp xung, nguồn boost/buck hoặc bộ kích điện sử dụng xung PWM.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Tín hiệu ngõ ra PWM mang dòng điều khiển kích gate MOSFET/IC driver — không đấu thẳng tải công suất lớn (như mô-tơ/bóng đèn dây tóc) trực tiếp vào chân OUT của board mà phải qua MOSFET công suất phù hợp.

Tài liệu tham khảo kỹ thuật: Thông số IC tham chiếu datasheet STMicroelectronics SG3525 & thông số chỉnh R3/R4 của module DAT0620.

Câu hỏi thường gặp (FAQ) về SG3525 PWM Generator Module

Hỏi: Mạch SG3525 xuất ra 1 kênh hay 2 kênh xung đối xứng (đẩy kéo)?

Trả lời: Phiên bản module mini R3/R4 30.8x18mm này xuất sẵn 1 đầu ra xung PWM tổng hợp tại chân OUT (nối qua tầng định hình từ IC SG3525) để kích tải đơn giản qua MOSFET.
