Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3

Mã sản phẩm: DAT4549 Điện Tử DAT
Tình trạng: Hết hàng

Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3 sử dụng 2 Relay số 7 chịu dòng tải tối đa 30A cho mỗi kêng ngõ ra. Ngõ ra dạng công tắc giúp bạn có thể điều khiển được cả điện áp AC và DC.

305.000₫
Sendo Shopee lazada
Mô tả

Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3 sử dụng 2 Relay số 7 chịu dòng tải tối đa 30A cho mỗi kêng ngõ ra. Ngõ ra dạng công tắc giúp bạn có thể điều khiển được cả điện áp AC và DC.

Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3 được thiết kế với 2 ngõ ra dạng NC NO kết hợp bộ đếm timer đa chức năng phù hợp cho nhiều ứng dụng khác nhau

Thông số kỹ thuật Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3

  • Điện áp hoạt động: AC 110V - 220V
  • Dòng tải: 30A
  • Phạm vi thời gian: 0.1s - 999 phút
  • Điều chỉnh chế độ bằng nút nhấn trên mạch
  • Tín hiệu kích: mức thấp
  • Kích thước: 92 x 87 x 23mm

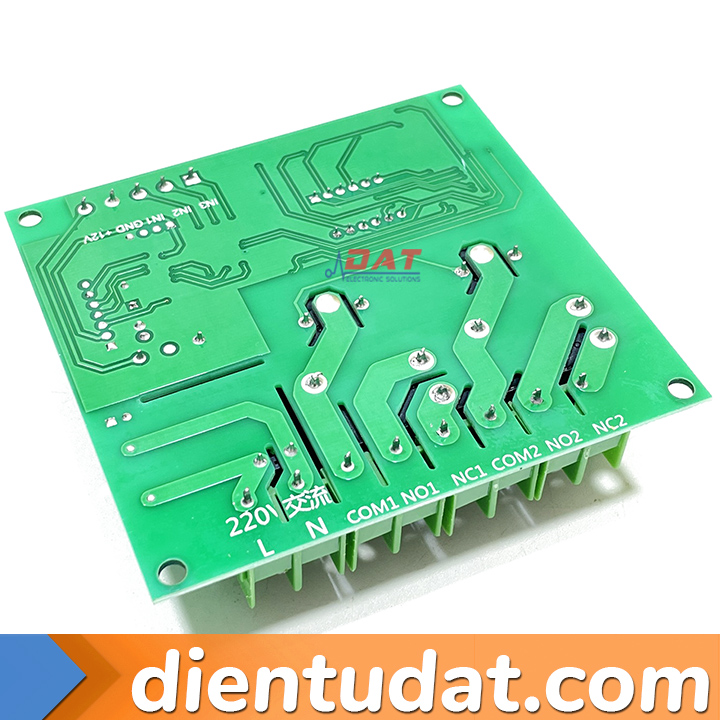

  • Sơ đồ chân:
    • IN1, IN2, IN3: Tín hiệu kích mức thấp
    • NO: Chân thường hở
    • COM: Chân chung
    • NC: Chân thường đóng

Các chức năng Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3

Cài đặt các giá trị thời gian A B C, tương ứng với 3 bộ đếm thời gian hoạt động của mạch, tùy vào từng chế độ mà các sử dụng các bộ đếm này khác nhau.

  • Chế độ P-1: Chế độ này không dùng bộ đếm thời gian C, các Relay sẽ hoạt động như sau:
    • Kích hoạt IN1 -> Relay 1 bật và đếm đến hết thời gian A rồi tắt
    • Kích hoạt IN2 -> Relay 2 bật và đếm đến hết thời gian B rồi tắt
    • Kích hoạt IN3 -> mạch tắt Relay ngay lập tức (dừng khẩn cấp)
  • Chế độ P-2: Chế độ này chỉ dùng tín hiệu kích IN1 và IN3 và các bộ đếm sẽ hoạt động song song. Khi kích hoạt IN1 cả 3 bộ đếm A B C đều được khởi động và cách hoạt động của 2 Relay như sau:
    • Relay 1 sẽ bật và chạy hết thời gian A rồi tắt.
    • Relay 2 sẽ chờ đếm xong thời gian B rồi mất bật sau đó đếm đến hết thời gian còn lại của C thì tắt.
    • Còn tín hiệu IN3 khi được kích hoạt sẽ tắt Relay ngay lập tức (dừng khẩn cấp)
  • Chế độ P-3: Chế độ này không sử dụng tín hiệu kích, Relay sẽ hoạt động luân phiên theo chu kỳ như sau:
    • Sau khi cấp nguồn cho mạch, Relay 1 sẽ bật đến hết thời gian A rồi ngắt -> chờ đến hết thời gian C -> Relay 2 sẽ bật đến hết thời gian B rồi ngắt -> chờ hết thời gian C ->lặp lai chu kỳ trên.
    • Như vậy thì A và B tương ứng với thời gian hoạt động của Relay 1 và Relay 2 còn C là thời gian nghỉ giữa 2 lần chuyển Relay.
  • Chế độ P-4: Chế độ này không dùng bộ đếm C, các chức năng của Relay sau khi kích tín hiệu IN1->IN3 như sau
    • Kích hoạt IN1 -> Relay 1 bật và giữ luôn trạng thái này.
    • Kích hoạt IN2 -> Tắt hết 2 Relay, đồng thời mạch đếm thời gian A và bật Relay 2 sau khi đếm hết thời gian A. Trường hợp thời gian A đang đếm mà kích hoạt IN3 thì thời gian sẽ chuyển sang bộ đếm B rồi bật Relay 2 sau khi đếm hết thời gian B
    • Kích hoạt IN3 -> Tắt hết 2 Relay, đồng thời mạch đếm thời gian B và bật Relay 1 sau khi đếm hết thời gian B
  • Chế độ P-5: Chế độ này mạch sẽ hoạt động theo trình tự và cần kích theo thứ tự từ IN1 sang IN3, các Relay sẽ hoạt động tuần tự như sau:
    • Kích hoạt IN1 -> Relay 1 bật và giữ luôn trạng thái này
    • Kích hoạt IN2 -> Relay 1 tắt và mạch đếm thời gian A, hết thời gian Relay 2 bật và giữ luôn trạng thái này
    • Kích hoạt IN3 -> Relay 2 tắt
  • Chế độ P-6: Chế độ này không sử dụng bộ đếm, các Relay sẽ hoạt động tuần tự và cần thao tác chính xác theo các bước sau:
    • Kích hoạt IN1 -> Relay 1 Bật
    • Kích hoạt IN2 -> Relay 1 Tắt
    • Kích hoạt IN1 -> Relay 2 Bật
    • Kích hoạt IN3 -> Relay 2 Tắt
    • Lặp lại từ đầu.

Hướng dẫn cài đặt Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3

Mạch có 4 nút để tùy chỉnh các chế độ và giá trị của bộ đếm A B C, chức năng của các nút như sau:

  • K1: Để chọn chế độ
  • K2  Tăng giá trị thời gian hoặc chuyển chế độ cài đặt
  • K3: Giảm giá trị thời gian hoặc chuyển chế độ cài đặt
  • K4: Tùy chỉnh dấu thập phân điều chỉnh thời gian

Ví dụ cần chọn chế độ P-3 và giá trị bộ đếm A B C lần lượt là 10 giây, 4.5 giây, 1 phút.

  • Nhấn K1 -> màn hình hiển thị chế độ hoạt động -> Nhấn K2 hoặc K3 để tùy chọn đến P-3 -> Nhấn K1 để chọn vào chế độ P-3 -> Màn hình hiển thị Axxx (với xxx là giá trị thời gian), nhấn nút K2 hoặc K3 để chọn giá trị thành A010 -> Tiếp tục nhấn K1 để cài đặt tiếp thời gian B, nhấn K2 hoặc K3 để chọn giá trị thành B04.5 -> Tiếp tục nhấn K1 để cài đặt tiếp thời gian C, nhấn K2 hoặc K3 để chọn giá trị thành C001. -> Nhấn K1 lần nữa để hoàn tất cài đặt

Lưu ý: Vị trí dấu thập phân sẽ quyết định dải giá trị thời gian, trong lúc đang cài đặt các bộ đếm A B C, nhận nút K4 để thay đổi vị trí dấu thập phân. Các giải thời gian như sau:

  • XX.X - Dải thời gian từ 0.1 giây ~ 99.9 giây (ví dụ cài A06.5 tương ứng bộ đếm A là 6.5 giây)
  • XXX - Dài thời gian từ 1 giây ~ 999 giây (Ví dụ cài B105 tương ứng bộ đếm B là 105 giây)
  • XXX. - Dải thời gian từ 1 phút ~ 999 phút (Ví dụ cài C223. tương ứng bộ đếm B là 223 phút)

Video hướng dẫn sử dụng sản phẩm

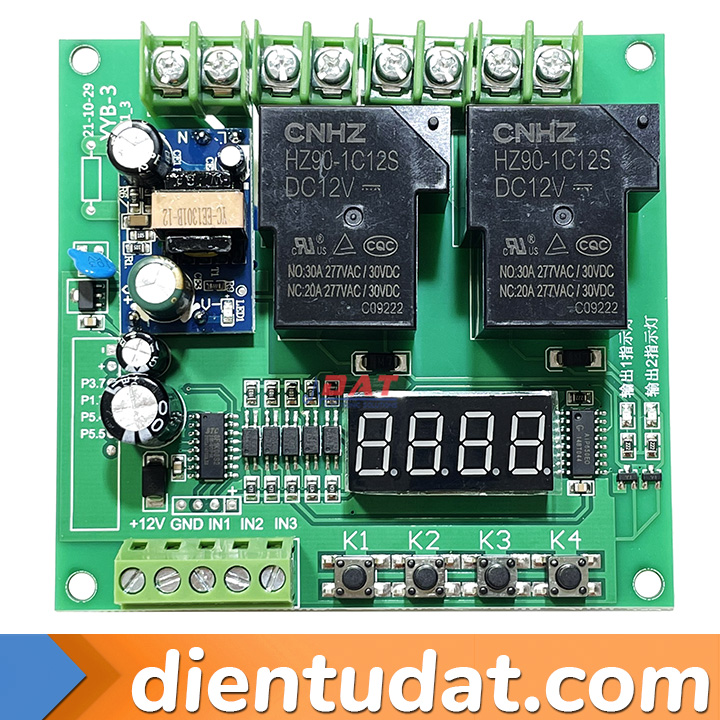

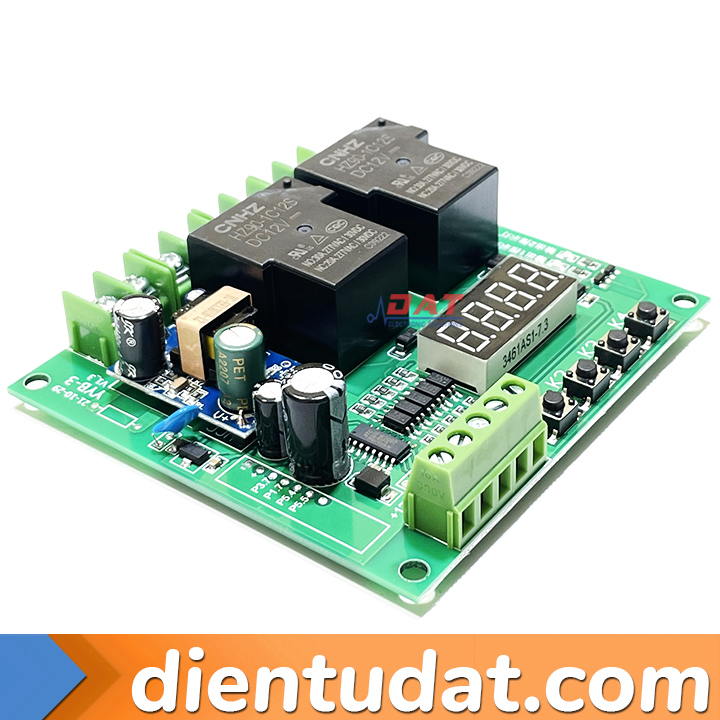

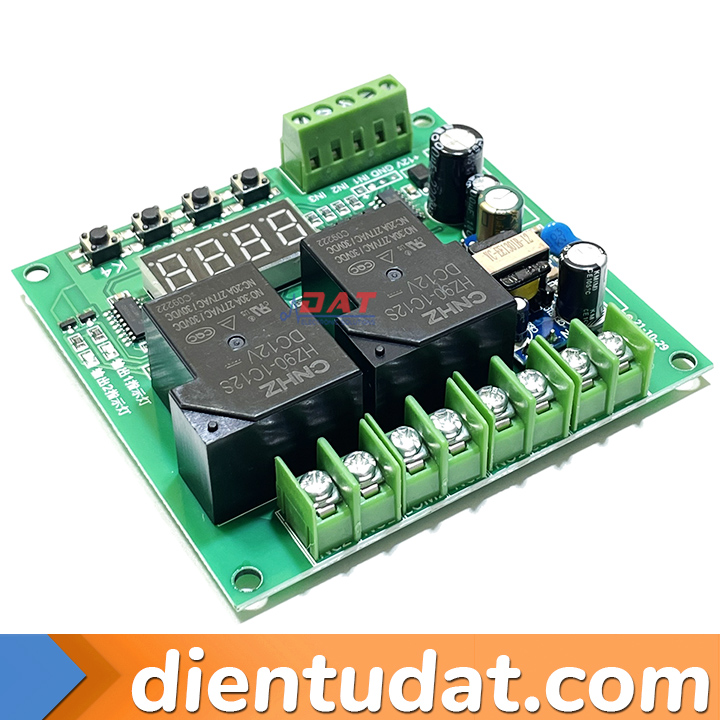

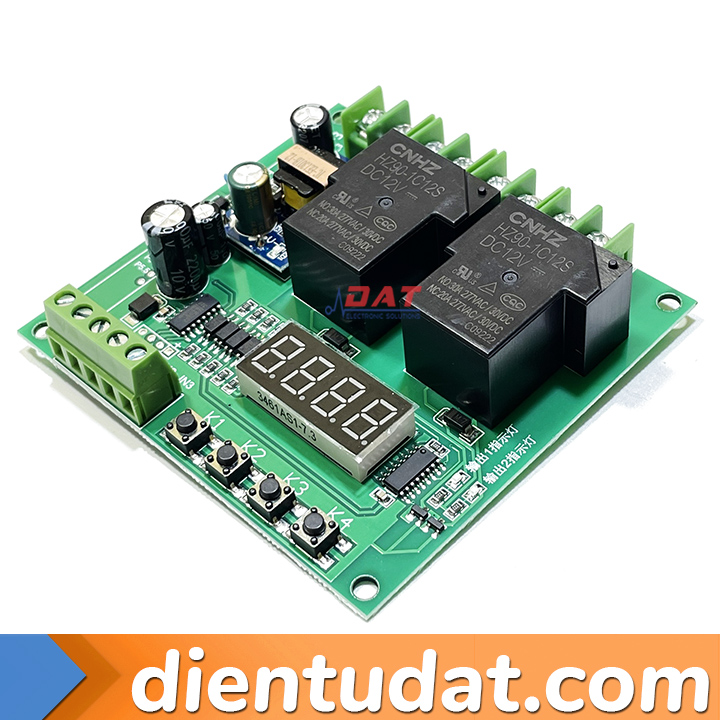

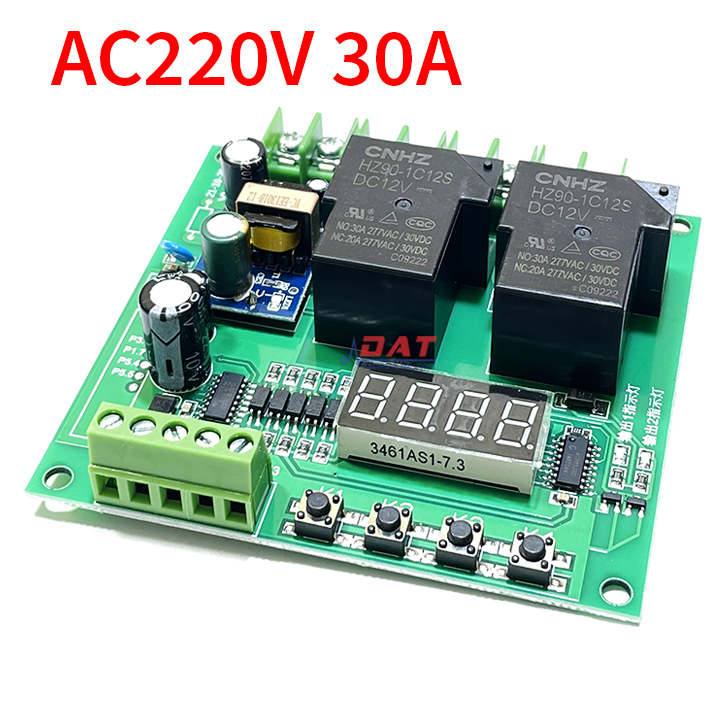

Hình ảnh sản phẩm Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3

Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3Mạch Trễ Đảo Chiều Motor 2 Relay 30A 220VAC YYB-3
