Mạch Xả Test Dung Lượng Pin Lithium - M354

Mã sản phẩm: DAT2426 Điện Tử DAT
Tình trạng: Còn hàng

Mạch Xả Test Dung Lượng Pin Lithium - M354 là cầu nối giữa bộ pin lithium và tải với mục đích đo dung lượng của pin để tính được các giá trị mong muốn.

Mạch được thiết kế với màn hình 4 led 7 đoạn hiển thị các giá trị Dung lượng, Điện áp, Ampe đo được, các giá trị trên sẽ được hiển thị xoay vòng theo thứ tự cho giao diện trực quan.

95.000₫
Sendo Shopee
Mô tả

Mạch Xả Test Dung Lượng Pin Lithium - M354 là cầu nối giữa bộ pin lithium và tải với mục đích đo dung lượng của pin để tính được các giá trị mong muốn.

Mạch được thiết kế với màn hình 4 led 7 đoạn hiển thị các giá trị Dung lượng, Điện áp, Ampe đo được, các giá trị trên sẽ được hiển thị xoay vòng theo thứ tự cho giao diện trực quan.

Mạch hoạt động đơn giản với 3 nút cài đặt điều chỉnh giá trị điện áp xả. Ngoài ra mạch còn có chức năng tự động phát hiện pin với dải đo tự phát hiện từ 3.7 ~ 30V, điện áp xả sẽ được tính mặc định bằng 0.75 lần giá trị điện áp đo được.

Thông số kỹ thuật:

  • Điện áp hoạt động: DC 7 ~ 15V
  • Hiển thị chính xác: 0.1V - 0.001A - 0.001Ah
  • Điện áp pin: 3.7 ~ 30V (chế độ tự phát hiện)
  • Giá trị P01.0: 0.75 lần điện áp pin
  • Sai số Volt: ±0.1V
  • Dòng xả: 0.1 - 3A (Khuyên dùng 1 - 2A)
  • Phù hợp sử dụng cho tất cả các loại pin lithium
  • Kích thước: 54.2 x 37 x  12.5mm

Hướng dẫn sử dụng:

Chế độ tự động phát hiện pin(P01.0):

  • Nhấn và giữ nút SET trong 2 giây để màn hình hiển thị P01.0
  • Ở chế độ P01.0 mạch sẽ tự động phát hiện điện áp pin trong dải điện áp từ 3.7V~30V. Điện áp ngắt xả sẽ bằng 0.75 lần điện áp phát hiện.

Ví dụ: Điện áp phát hiện pin là 10V thì điện áp ngắt xả là 10 x 0.75 = 7.5V

Chế độ tùy chỉnh có chức năng các phím như sau:

  • Nhấn và giữ nút SET trong 2 giây để màn hình hiển thị P01.0 , nhấn nút "+" hoặc "-" để cài đặt điện áp ngắt, nhấn nút SET để xác nhận
  • Nhấn nút SET để bắt đầu xả pin hoặc tạ ngưng xả. Màn hình sẽ hiển thị xoay vòng các giá trị theo thứ tự Dung lượng (Ah) - Vôn (V) - Ampe (A) khi hiển thị đến giá trị nào thì đèn sẽ sáng lên ở kí hiệu giá trị đó
  • Khôi phục cài đặt gốc: Sau khi cấp nguồn, nhấn giữ nút "+" và "-" trong 3 giây, màn hình sẽ hiển thị "8888" để báo hiệu hoàn thành khôi phục cài đặt gốc

Ví dụ: Pin lithium đã sạc đầy là 4.2V, ta cần cài đặt pin xả xuống còn 3V ta làm như sau:

  • Nhấn và giữ nút SET trong 2 giây để màn hình hiển thị P01.0 nhấn nút "+" hoặc "-" đến khi màn hình hiển thị P03.0, nhấn SET để xác nhận
  • Nhấn nút SET 1 lần để mạch bắt đầu xả, dung lượng xả sẽ được tự động tính và hiển thị trên màn hình, giá trị của Ah sẽ được cập nhật liên tục trong thời gian xả

Lưu ý:  Cần kết nối Pin và Tải để mạch phát hiện và xả pin

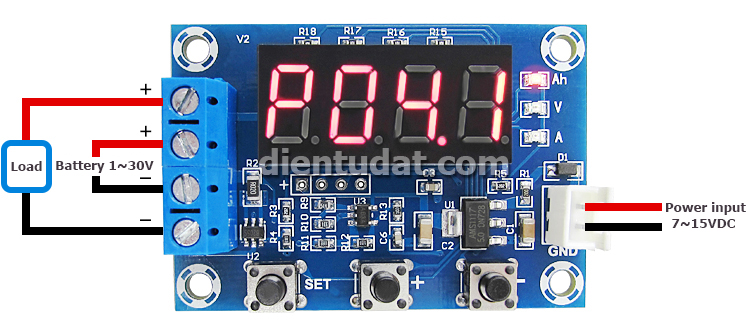

Sơ đồ nối dây:

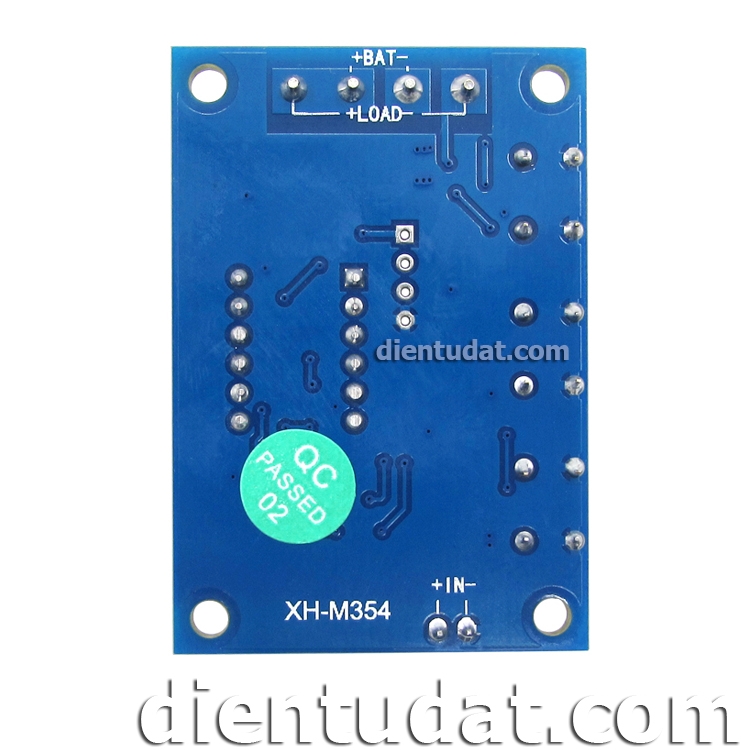

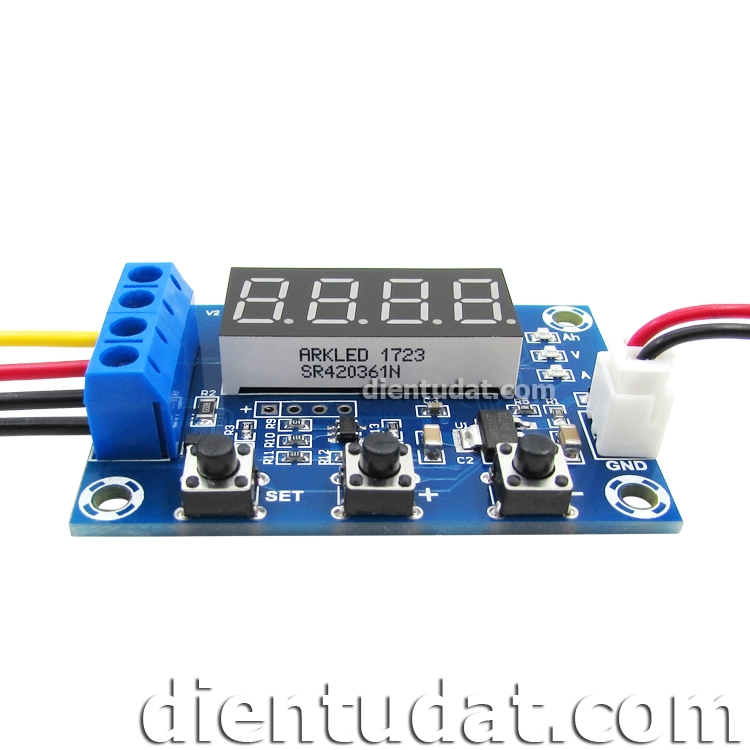

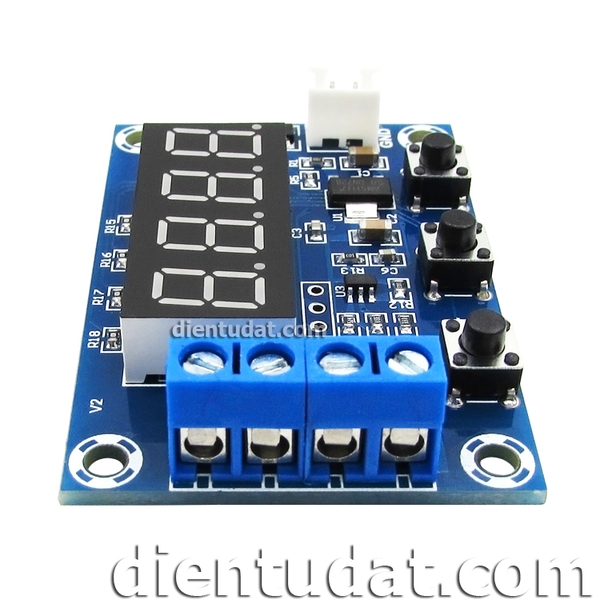

Hình ảnh sản phẩm:
