Module DS3231-24C32 RTC

Mã sản phẩm: DAT3810 Điện Tử DAT
Tình trạng: Còn hàng

Module DS3231-24C32 RTC

37.000₫
Mô tả

Tổng quan kỹ thuật — Module Đồng Hồ Thời Gian Thực DS3231-24C32 RTC I2C (Bù Nhiệt TCXO)

Module thời gian thực siêu chính xác chuẩn ZS-042 tích hợp chip DS3231 (bù nhiệt TCXO ±2ppm, sai số chỉ ~1 phút/năm) và bộ nhớ EEPROM AT24C32 (32 Kbit / 4 KB) giao tiếp chuẩn I2C (tới 400 kHz) trên dải nguồn 3.3V – 5V.

Mã linh kiện: DS3231 + AT24C32 (ZS-042)  |  Kiểu đóng gói: Module ZS-042 (38 x 22 x 18 mm) + Khay pin CR2032  |  Ký hiệu in thân (Marking): DS3231SN + AT24C32  |  Tham chiếu Datasheet: Maxim (Analog Devices) DS3231 + Atmel AT24C32

Đặc điểm nổi bật theo Datasheet DS3231 + AT24C32 (ZS-042)

  • Chính xác vượt trội so với DS1307: Tích hợp sẵn thạch anh 32.768kHz và cảm biến bù nhiệt TCXO bên trong chip DS3231, không bị trôi giờ theo mùa.
  • Tích hợp sẵn EEPROM AT24C32 (4 KB): Lưu log sự kiện/cấu hình ngay trên cùng 2 dây I2C.
  • 2 bộ báo thức (Alarms) & ngõ ra SQW: Đánh thức vi điều khiển từ chế độ Sleep tiết kiệm điện.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp hoạt động (VCC)VCC3.3V – 5.5V DCTương thích Arduino 5V & ESP/STM32 3.3V
Độ chính xác DS3231Spec±2 ppm (0°C~40°C) / ±3.5 ppm (-40°C~85°C)Tự động bù năm nhuận tới năm 2100
Kích thước PCBSize38 x 22 x 18 mmDAT3810

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Chip RTC & EEPROMICDS3231 (0x68) + AT24C32 (0x57)Đổi địa chỉ EEPROM qua pad hàn A0/A1/A2
Giao tiếpBusI2C Fast Mode tối đa 400 kHzSẵn điện trở kéo lên (Pull-up) 4.7KΩ
Dòng nuôi pin dự phòngIOUT< 500 nA (ở chế độ giữ giờ)Pin cúc CR2032 / LIR2032

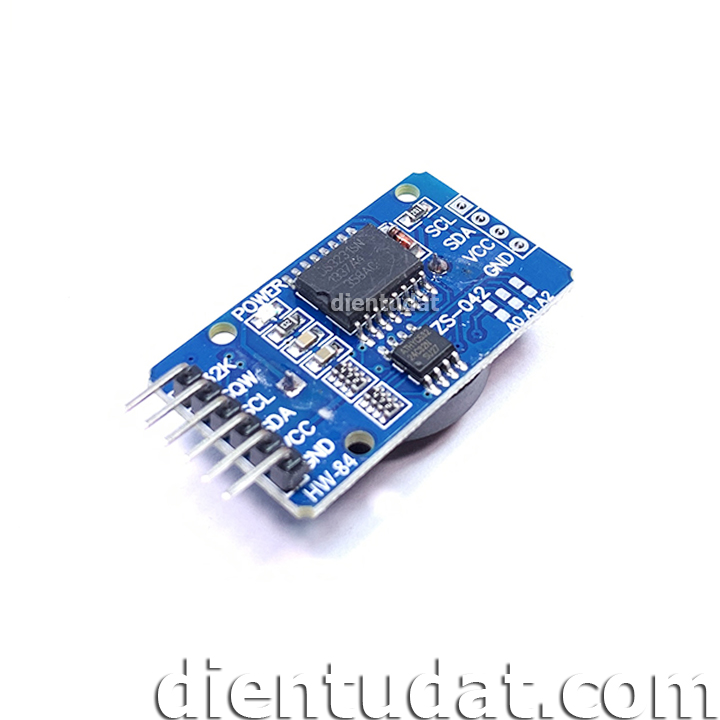

Sơ đồ chân (Pinout) & Nhận diện DS3231 + AT24C32 (ZS-042)

Chân / Pin Ký hiệu Chức năng kỹ thuật
VCC / GNDNguồn hệ thống 3.3V – 5VCấp đúng điện áp logic tương ứng MCU
SDA / SCLĐường dữ liệu & Xung nhịp I2CKết nối vào chân A4/A5 trên Arduino Uno
SQW / INTNgõ ra xung vuông hoặc ngắt báo thứcLập trình xuất 1Hz / 1kHz / 4kHz / 8kHz hoặc báo Alarm
32KNgõ ra dao động 32.768 kHz ổn địnhDùng làm xung nhịp cho thiết bị khác nếu cần

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Đồng hồ số, hệ thống tưới/chiếu sáng hẹn giờ thông minh, máy chấm công, thiết bị ghi log dữ liệu (Data Logger).

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

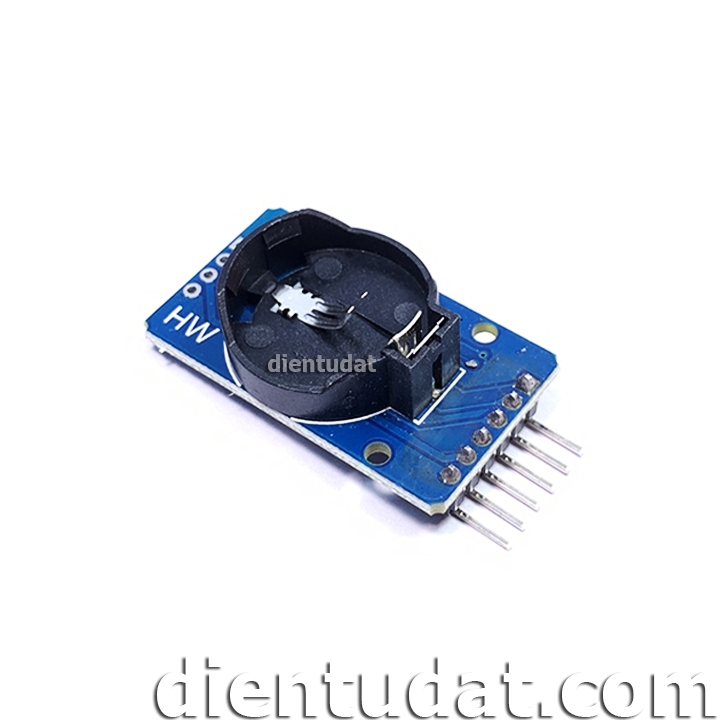

  • Lưu ý mạch sạc pin trên bo ZS-042: Trên module có sẵn diode + trở 200Ω sạc trickle thiết kế cho pin sạc LIR2032. Nếu bạn lắp pin cúc thường không sạc lại (CR2032) và cấp nguồn 5V lâu dài, cần bẻ/gỡ bỏ diode (hoặc điện trở 200Ω cạnh khe pin) hoặc cấp nguồn 3.3V để tránh làm phồng pin CR2032.

Tài liệu tham khảo kỹ thuật: Thông số kỹ thuật kiểm chứng theo datasheet Analog Devices/Maxim DS3231, AT24C32 và thiết kế phần cứng ZS-042.

Câu hỏi thường gặp (FAQ) về DS3231 + AT24C32 (ZS-042)

Hỏi: Địa chỉ I2C của module DS3231 là bao nhiêu?

Trả lời: Chip RTC DS3231 cố định ở địa chỉ 0x68; chip nhớ EEPROM AT24C32 trên cùng mạch mặc định ở địa chỉ 0x57.
