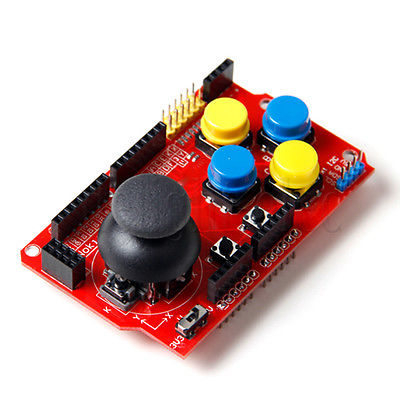

Module Joystick Shield V2.4

95.000₫
  • :

    Còn hàng

Mã sản phẩm : 1244

Module Joystick Shield V2.4 là module rất thích hợp cho những ứng dụng điều khiển chiếc robot của bạn. Trên board tích hợp sẵn 6 nút nhấn, 1 joystick, ngõ ra cắm nRF24L01, ngõ giao tiếp I2C, ngõ điều khiển bằng bluetooth và có thể hiển thị dữ liệu qua màn hình N5110 phiên bản cũ.


Thêm vào yêu thích Đã yêu thích

Module Joystick Shield V2.4 là module rất thích hợp cho những ứng dụng điều khiển chiếc robot của bạn. Trên board tích hợp sẵn 6 nút nhấn, 1 joystick, ngõ ra cắm nRF24L01, ngõ giao tiếp I2C, ngõ điều khiển bằng bluetooth và có thể hiển thị dữ liệu qua màn hình N5110 phiên bản cũ. Module Joystick Shield V2.4 được thiết kế có thể ghép chồng lên board Arduino và biến nó thành bộ điều khiển đơn giản giúp bạn có thể thỏa thích sáng tạo game như game Mario huyền thoại, hoặc có thể kết nối qua RF NRF24L01 để làm hàng ngàn ứng dụng khác.

Sơ đồ kết nối chân:

  • nRF24L01: IRQ-D8 CE-D9 CSN-D10 MOSI-D11 MISO-D12 CLK-13
  • Bluetooth: RXD-D1 TXD-D0
  • Button: A-D2 B-D3 C-D4 D-D5 E-D6 F-D7 X-A0 Y-A1 K-D8

Lưu ý: Vì màn hình Nokia5110 và nRF24L01 chỉ sử dụng nguồn 3.3V nên cần gạt Switch sang 3.3V để sử dụng.
