Module led 7 đoạn Max7219

Mã sản phẩm: DAT0754 Điện Tử DAT
Tình trạng: Còn hàng

Module led 7 đoạn Max7219

35.000₫
Sendo
Mô tả

Module led 7 đoạn Max7219 là một tích hợp đầu vào nối tiếp/đầu ra co-cathode điều khiển hiển thị kết nối một bộ vi xử lý với một-digit-segment kỹ thuật số LED display hoặc một biểu đồ thanh hiển thị hoặc 64 độc lập Đèn Led. trong đó bao gồm an on-chip B-type BCD bộ mã hóa, đa-scan mạch, phân khúc từ drive, mà còn là một 8*8 RAM tĩnh sử dụng để lưu trữ mỗi dữ liệu. chỉ có một bên ngoài đăng ký là sử dụng để thiết lập phân khúc hiện tại cho mỗi LED.
một thuận tiện bốn dây giao diện nối tiếp có thể được kết nối với tất cả phổ biến bộ vi xử lý. mỗi dữ liệu có thể được giải quyết tại thời điểm cập nhật mà không cần phải viết lại tất cả các hiển thị. các MAX7219 cũng cho phép người dùng lựa chọn hoặc không mã cho mỗi dữ liệu.
toàn bộ thiết bị có chứa một 150A điện năng thấp chế độ tắt máy, analog và kỹ thuật số kiểm soát độ sáng, một scan giới hạn đăng ký cho phép người sử dụng để hiển thị 1-8 bit dữ liệu, và một chế độ kiểm tra cho tất cả các Đèn Led để phát ra ánh sáng.
chỉ cần ba cổng IO có thể lái xe 8 ống kỹ thuật số! kỹ thuật số ống display mà không flicker! hỗ trợ thác!
PCB board bốn góc với đồng stud cố định, có thể có hiệu quả ngăn chặn ngắn mạch và bất ngờ khác trong những trường hợp!
kỹ thuật số ống cho các 0.36-inch-bit chung cathode digital ống digital
module này là tương thích với 5 V/3.3 V vi điều khiển (51/AVR/STM32 .......)
hướng dẫn lắp đặt điện (để cung cấp các chương trình như một ví dụ, bạn có thể sau đó lấy bất kỳ cổng IO, sửa đổi các port in quá trình này có thể được định nghĩa):
VCC 5 V
GND GND
DIN P00
CS P01
CLK P02
biện pháp phòng ngừa:
1. VCC và GND không đảo ngược, như vậy là không ghi các chip
2.51 vi điều khiển cổng P0 cần phải kéo trên điện trở, nếu vi điều khiển của bạn không được kết nối với điện trở pull-up, bạn có thể kết nối cáp dữ liệu với các cảng khác
danh sách vận chuyển:
1. MAX7219 kỹ thuật số hiển thị module 1
2. Thẳng pin 5 P
3. Uốn Cong pin 5 P
4. MAX7219 Tiếng Anh bảng dữ liệu 1 bản sao
5. MAX7219 Trung Quốc bảng dữ liệu 1 bản sao
6. định dạng PDF sơ đồ 1 bản sao
7.51 single-chip driver 1 (mô-đun duy nhất chương trình hiển thị và cascade module hiển thị chương trình)

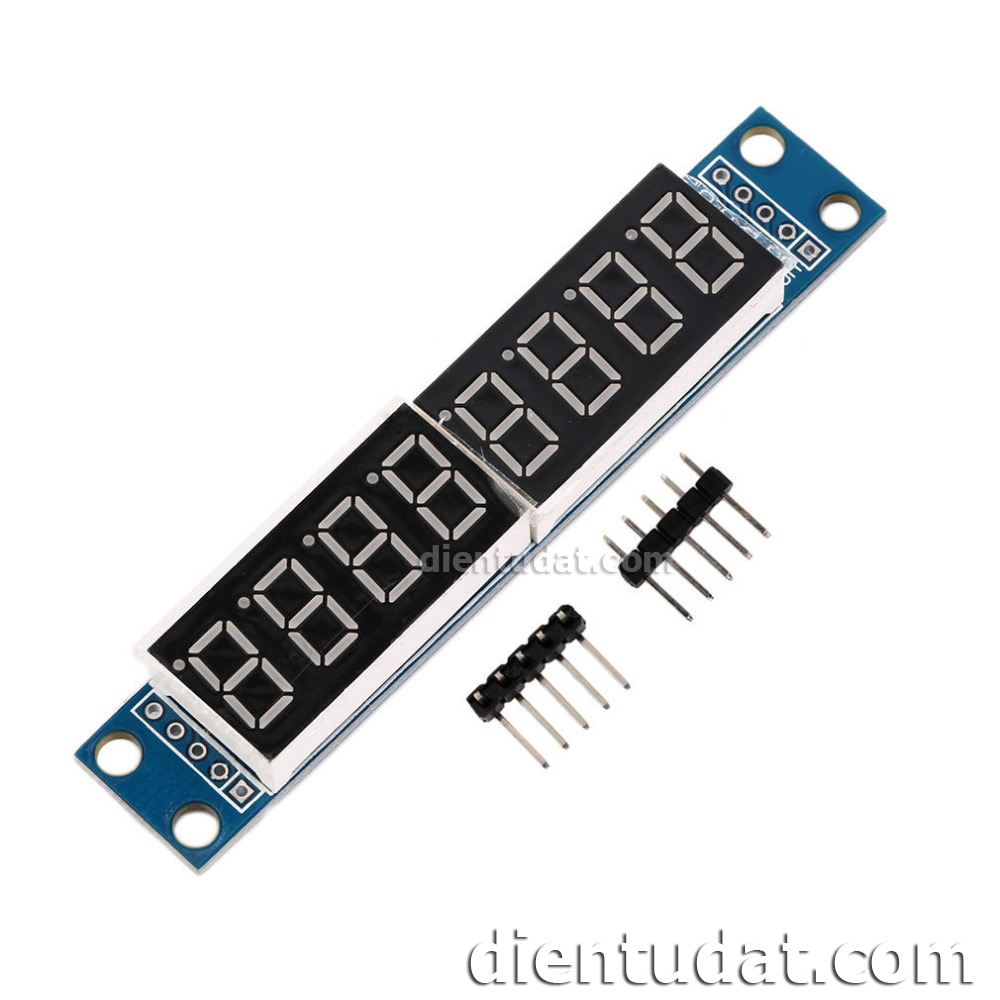

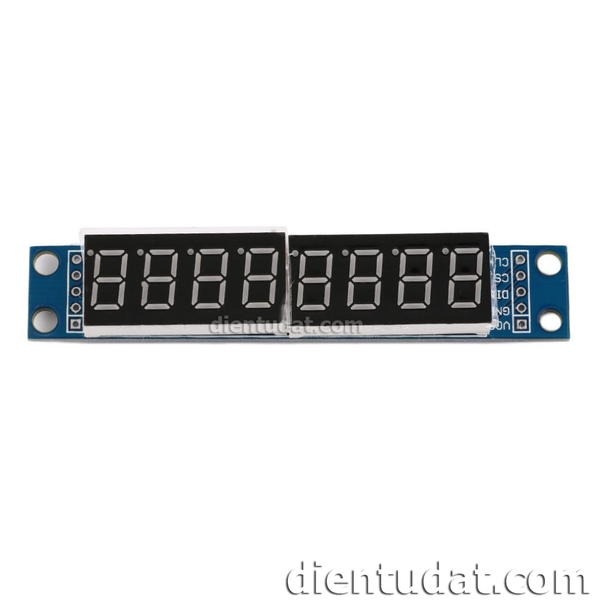

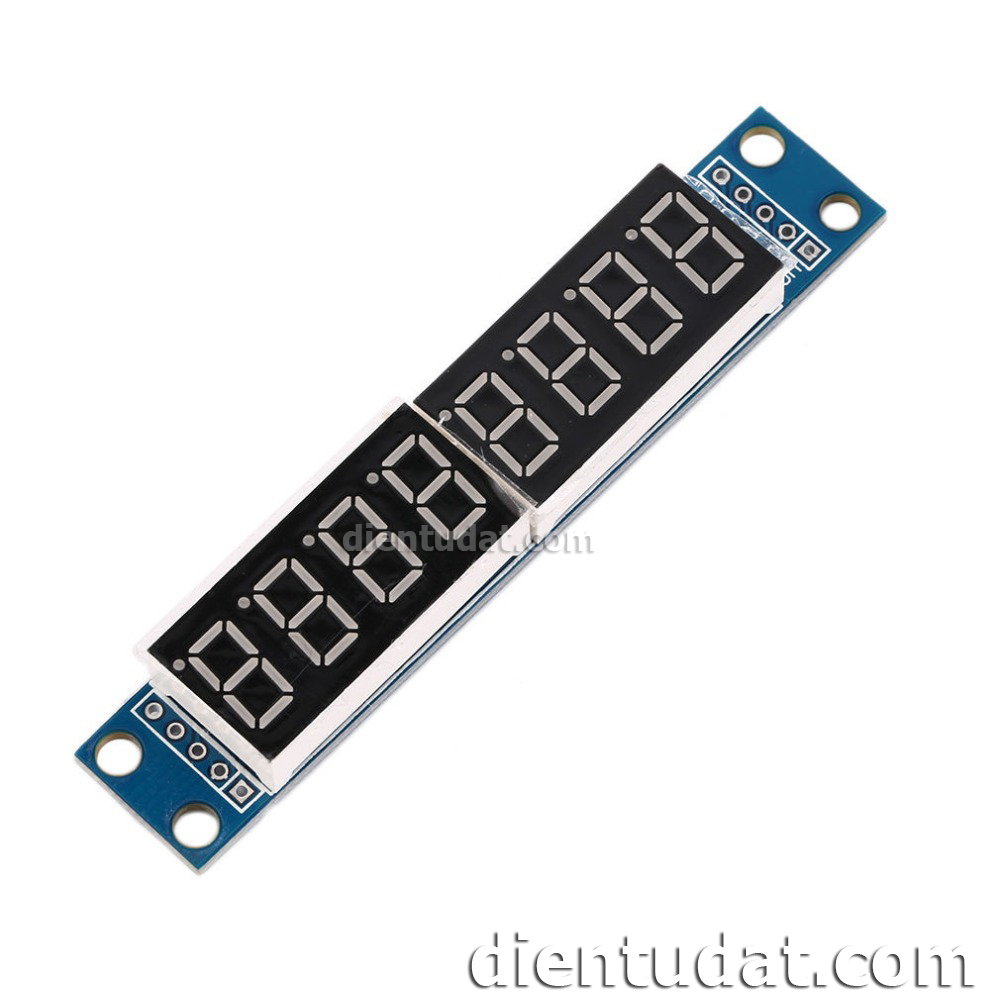

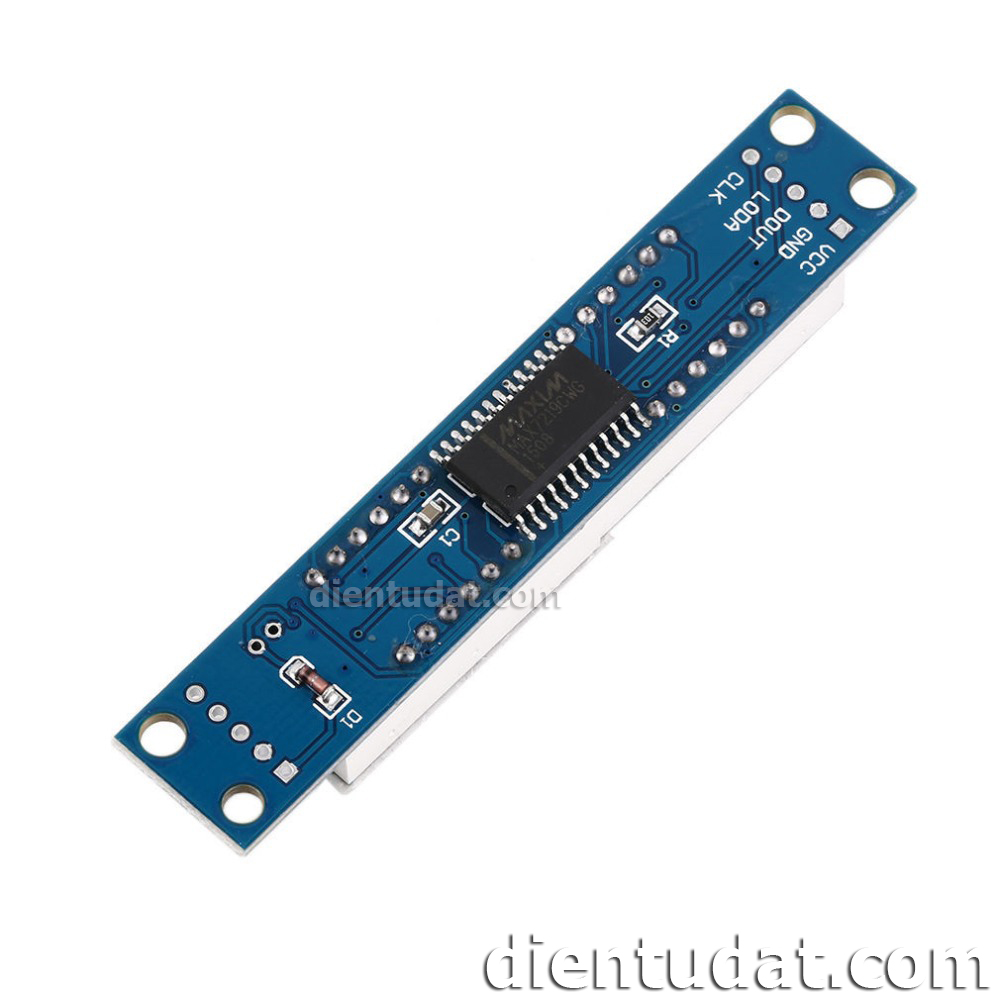

Hình ảnh sản phẩm:
