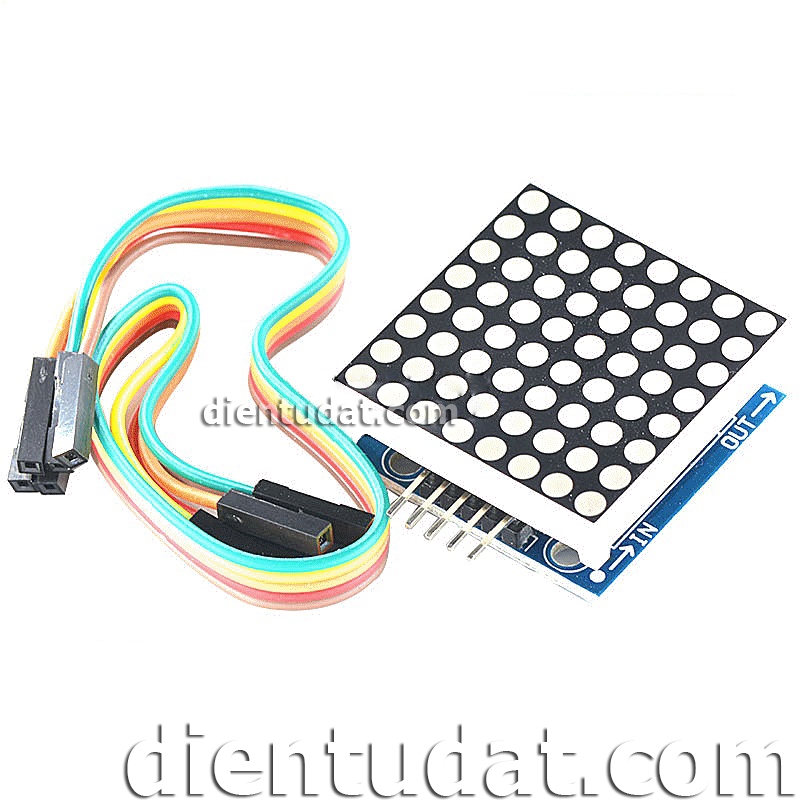

Module Led Ma Trận 8*8 Max7219

Mã sản phẩm: DAT0754B Điện Tử DAT
Tình trạng: Còn hàng

Mạch sử dụng Chip Max7219 để điều khiển led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 ledmatrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng của led ngay trên phần mềm.

42.000₫
Shopee
Mô tả

Tổng quan kỹ thuật — Module LED Ma Trận 8x8 MAX7219 Giao Tiếp 3 Dây (5VDC)

Module LED ma trận 8x8 (64 LED) điều khiển bằng chip chuyên dụng Maxim MAX7219 cho phép điều khiển chữ chạy, biểu tượng hoặc chỉnh độ sáng bằng phần mềm chỉ qua 3 đường tín hiệu (DIN, CS, CLK) và hỗ trợ ghép nối tiếp hàng ngang nhiều module qua cổng DOUT.

Mã linh kiện: MAX7219 8x8 LED Matrix  |  Kiểu đóng gói: Module PCB 32 x 32 x 15 mm (Khối 8x8 Đỏ + Header In/Out 5 chân)  |  Ký hiệu in thân (Marking): MAX7219CNG / MAX7219CWG + Ma trận 8x8 (1088AS)  |  Tham chiếu Datasheet: Maxim (Analog Devices) MAX7219

Đặc điểm nổi bật theo Datasheet MAX7219 8x8 LED Matrix

  • Chỉ tốn 3 chân vi điều khiển (SPI): Tự động quét hàng/cột bên trong IC MAX7219 mà không làm chậm vi điều khiển.
  • Dễ ghép nối tiếp thành bảng chữ chạy: Đầu ra DOUT bên kia module cắm liền sang DIN module tiếp theo để làm bảng 8x32, 8x64...
  • Chỉnh 16 mức độ sáng qua phần mềm: Không cần thay đổi điện trở phần cứng.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Nguồn nuôi chuẩn (VCC)VCC4.7V – 5.3V DC (Chuẩn 5V)Không cấp nguồn > 5.5V
Dòng tiêu thụ tối đaICC~320 mA (khi sáng toàn bộ 64 LED)Ghép nhiều module cần nguồn 5V ngoài đủ dòng
Kích thước moduleSize32 x 32 x 15 mmDAT0754B

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
IC lái hiển thịICMaxim MAX7219 (8-Digit LED Driver)Tần số SPI lên tới 10 MHz
Màn hìnhMatrix8 x 8 điểm ảnh (64 LED Đỏ 3mm)Tháo lắp được khối LED qua đế header

Sơ đồ chân (Pinout) & Nhận diện MAX7219 8x8 LED Matrix

Chân / Pin Ký hiệu Chức năng kỹ thuật
VCC / GNDNguồn 5V DC & Mass (0V)Lưu ý ghép ≥ 4 module nên cấp nguồn 5V riêng không lấy từ cổng 5V của Arduino Uno
DIN (Input) / DOUT (Output)Dữ liệu nối tiếpDIN nối chân MOSI (D11 Arduino); DOUT sang DIN của module tiếp theo
CS / LOADChọn chip (Chip Select)Nối chân SS hoặc GPIO bất kỳ (VD: D10)
CLKXung nhịp SPI ClockNối chân SCK (D13 Arduino)

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Bảng chữ chạy quảng cáo mini, đồng hồ số pixel, hiển thị nhịp tim / biểu tượng cảm xúc robot, trò chơi Snake/Tetris DIY.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Trên PCB có 2 phía đầu cắm giống hệt nhau: luôn cấp tín hiệu từ vi điều khiển vào phía ghi **DIN** (phía ghi **DOUT** dùng để nối sang khối thứ 2).
  • Nếu cắm ngược khối LED 8x8 vào đế hàn trên board (xoay 180 độ) tất cả 64 LED sẽ sáng rực không điều khiển được — nếu rút ra nhớ đánh dấu chiều chữ in cạnh khối LED.

Tài liệu tham khảo kỹ thuật: Thông số điện/giao thức kiểm chứng theo datasheet MAX7219 & dữ liệu module DAT0754B.

Câu hỏi thường gặp (FAQ) về MAX7219 8x8 LED Matrix

Hỏi: Thư viện nào tốt nhất để lập trình chữ chạy cho MAX7219 trên Arduino/ESP?

Trả lời: Nên dùng cặp thư viện phổ biến `MD_Parola` + `MD_MAX72XX` (hoặc `LedControl` cho tác vụ cơ bản). Lưu ý khai báo đúng chuẩn phần cứng `FC16_HW` hoặc `GENERIC_HW` tùy chiều bố trí mạch.
