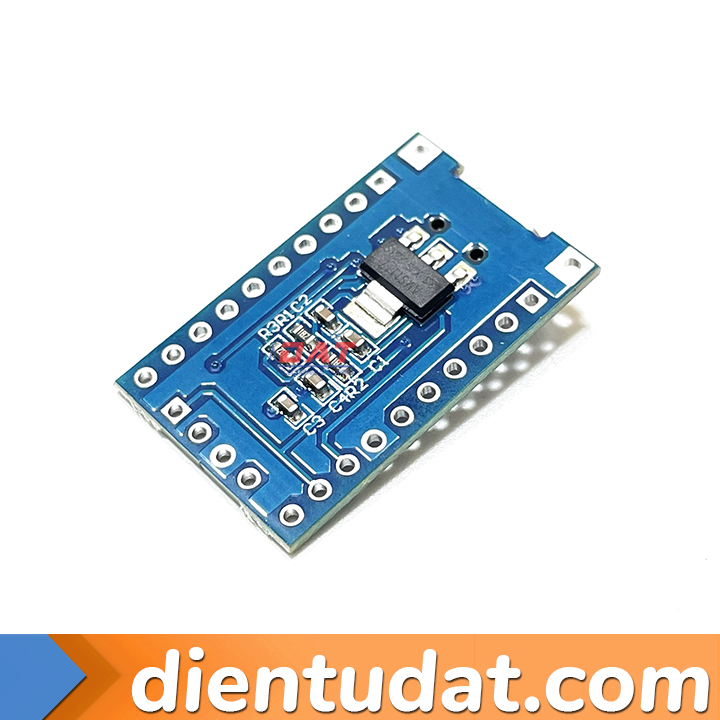

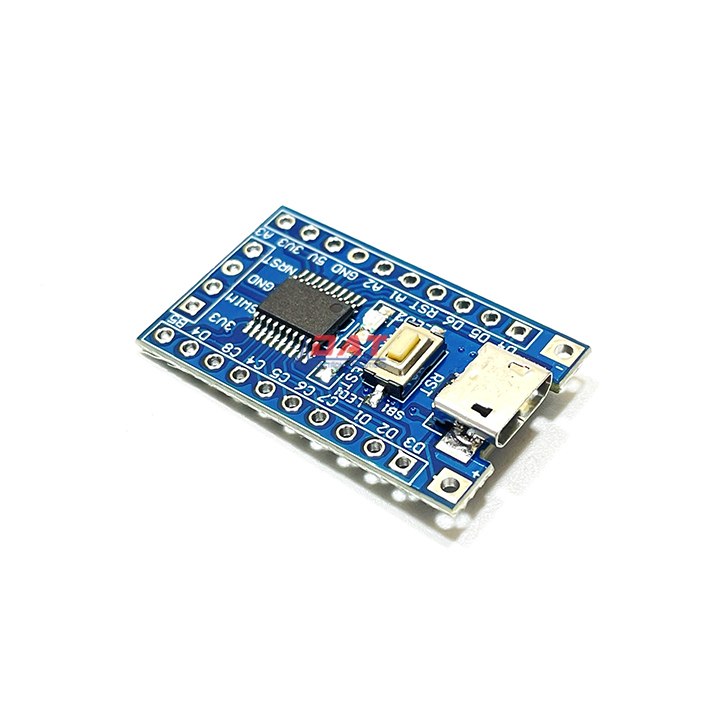

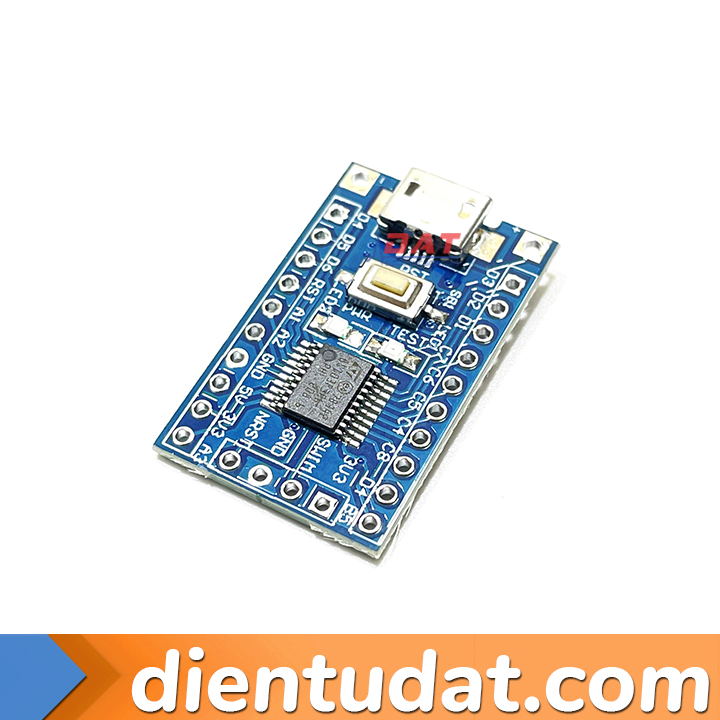

Module KIT Phát Triển STM8S103F3P6

Mã sản phẩm: DAT1313 Điện Tử DAT
Tình trạng: Còn hàng
44.000₫
Sendo Shopee lazada
Mô tả

Tổng quan kỹ thuật — Module KIT Phát Triển STM8S103F3P6 (SWIM + Micro USB)

Kit vi điều khiển tối giản giá rẻ sử dụng chip 8-bit STMicroelectronics STM8S103F3P6 (16 MHz, 8KB Flash, 1KB RAM, 640B EEPROM), tích hợp sẵn ổn áp 3.3V AMS1117, cấp nguồn qua cổng Micro USB 5V hoặc chân 4.5–15V và nạp/debug chuẩn SWIM qua ST-LINK V2.

Mã linh kiện: STM8S103F3P6 Dev Board  |  Kiểu đóng gói: PCB Blue Board + AMS1117-3.3 + Cổng Micro USB + Header SWIM  |  Ký hiệu in thân (Marking): STM8S103F3P6  |  Tham chiếu Datasheet: STMicroelectronics STM8S103F3P6 Core

Đặc điểm nổi bật theo Datasheet STM8S103F3P6 Dev Board

  • Tài nguyên đủ dùng cho mọi bài điều khiển nhỏ: 8KB Flash, 1KB RAM, 640 Byte EEPROM thực bền tới 300.000 lần ghi.
  • Đa dạng ngoại vi: 5 kênh ADC 10-bit, 3 Timer PWM 16-bit, UART, SPI và I2C chuẩn công nghiệp.
  • Nạp code siêu nhanh 1 dây (SWIM): Tương thích hoàn toàn ST-LINK V2 / STVD / IAR / SDCC.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Nguồn cấp cho KitVS4.5V – 15V DC (hoặc 5V Micro USB)Qua IC ổn áp AMS1117-3.3 trên board
Điện áp hoạt động MCUVCC2.95V – 5.5V DC (board chạy 3.3V)Mức logic GPIO 3.3V
Tần số xung nhịpfOSCTối đa 16 MHz (Internal RC)Nhiệt độ -40°C ~ +85°C

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Vi điều khiển chínhMCUSTM8S103F3P6 (TSSOP-20)Kiến trúc Harvard 8-bit hiệu suất cao
Bộ nhớMEM8KB Flash / 1KB SRAM / 640B EEPROMLưu cấu hình không mất khi mất điện
GPIO & AnalogSpec16 chân I/O + 5 kênh ADC 10-bitHỗ trợ PWM 16-bit
Nạp & DebugProgHeader 4 pin: 3.3V, SWIM, GND, NRSTNạp bằng mạch nạp ST-LINK V2 (DAT1313)

Sơ đồ chân (Pinout) & Nhận diện STM8S103F3P6 Dev Board

Chân / Pin Ký hiệu Chức năng kỹ thuật
3.3V / 5V / GNDChân nguồn hệ thốngCấp 5V qua Micro USB hoặc 4.5–15V vào chân VIN; MCU dùng 3.3V
SWIM / NRSTCổng nạp & gỡ lỗiKết nối vào chân SWIM và RST trên mạch nạp ST-LINK V2
PB5LED trạng thái (Active LOW)LED test nối sẵn vào PB5 trên mạch
PD5 / PD6UART TX / RXGiao tiếp nối tiếp truyền nhận dữ liệu
PC3..PC7 / PB4 / PB5SPI / I2C / PWM / ADCCác chân ngoại vi đa năng kéo sẵn ra 2 hàng header

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Điều khiển đóng ngắt relay, đo cảm biến, đọc nút nhấn thay thế 8051/ATtiny chi phí thấp.
  • Học lập trình vi điều khiển STMicroelectronics 8-bit bằng STM8 CubeMX / SDCC / IAR.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Board chưa hàn hoặc có kèm header theo lô; khi cấp nguồn 5V qua Micro USB không cấp thêm áp ngược vào chân 3.3V.

Tài liệu tham khảo kỹ thuật: Thông số MCU kiểm chứng từ datasheet STMicroelectronics STM8S103F3P6 và cấu hình kit thực tế.

Câu hỏi thường gặp (FAQ) về STM8S103F3P6 Dev Board

Hỏi: Mạch nạp nào dùng được cho kit STM8S103F3P6?

Trả lời: Sử dụng mạch nạp ST-LINK V2 hỗ trợ giao thức SWIM (chỉ cần 4 dây: 3.3V, GND, SWIM, RST).
