Module Thu Phát Zigbee CC2530 UART 2.4G DL-22 + Ăng Ten

Module Thu Phát Zigbee CC2530 UART 2.4G DL-22 + Ăng Ten

Mã sản phẩm: DAT5078

Tình trạng: Còn hàng

Module Thu Phát Zigbee CC2530 UART 2.4G DL-22 là module truyền sóng 2.4 GHZ, sử dụng IC CC2530 và IC khuếch đại PA CC2591 cho khoảng cách truyền nhận xa lên đến 1000 mét ở điều kiện lý tưởng và có tín hiệu rất ổn định

288.000₫

Mô tả
ĐIỆN TỬ DAT FREE SHIP TOÀN QUỐC

Mô tả

Kết hợp cùng với giao thức Zigbee có khả năng cấu hình tạo thành mạng truyền nhận không dây với nhiều nút và các điểm mạng khác khau.

Thông số kỹ thuật Module Thu Phát Zigbee CC2530 UART 2.4G DL-22

IC chính: RF Zigbee CC2530
IC phụ: khuếch đại công suất PA CC2591
Điện áp sử dụng: 2.8~3.5VDC
Dòng tiêu thụ: < 30mA
Chuẩn truyền sóng Zigbee 2.4Ghz.
Tốc độ truyền sóng tối đa 3300bps.
Công suất truyền: 20dbm
Khoảng cách truyền: 1000 mét (ở không gian lý tưởng)
Giao thức kết nối UART TTL 3.3V, Baudrate tối đa 115200.
Kích thước: 35 x 16mm (chưa tính chuôi Ăng-ten)

Hướng dẫn sử dụng:

Bước 1:

Ở trạng thái chưa cấp nguồn, nhấn giữ nút key, sau đó cấp nguồn.

(4 led trên module sẽ nhấp nháy báo hiệu truy cập chế độ set cấu hình).

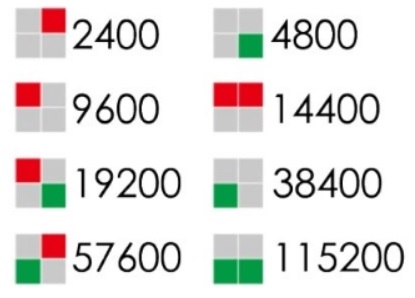

Thả nút nhấn ra, rồi lại nhấn nút tuần tự để chọn mức boudrate phù hợp theo hình bên dưới

Bước 2:

Sau khi chọn Baudrate xong, nhấn giữ nút để sang bước 2.

(4 led trên module sẽ nhấp nháy tức là đã truy cập vào bước 2).

Thả nút ra, rồi lại nhấn nút tuần tự để chọn kênh, lưu ý để 2 module truyền được cho nhau thì ở bước này bạn cần cài đặt chọn kênh giống nhau.

Bước 3:

Sau khi chọn kênh xong, nhấn giữ nút ấn để sang bước 3.

(4 led trên module sẽ nhấp nháy tức là đã truy cập bước 3).

Thả nút ra, rồi lại nhấn nút tuần tự để chọn chế độ truyền dẫn.

Nó có 2 chế độ truyền dẫn:

Point to Point: Dùng để truyền nhận giữa 2 moudle cho nhau. (Ta có thể lựa chọn địa chỉ (tránh trùng với module của người khác) ở 16 địa chỉ khác nhau.
Broadcast: Người dùng có thể tạo ra một mạng lưới truyền dẫn giữa các Node để tạo ra một nhà mạng cho riêng mình, tương tự mạng truyền IoT

Nếu chọn Point to Point:

Ở Module thứ nhất bạn chọn cấu hình Point to Point A.

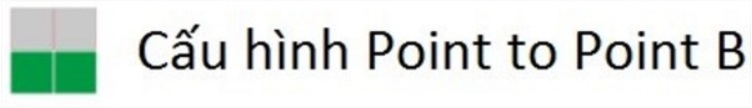

Cũng ở bước này, ở Module thứ 2 chọn cấu hình Poin to Point B.

Nếu chọn Broadcast:

Chọn trường hợp còn lại như hình bên dưới giống nhau ở tất cả các module.

Lưu ý: Tất cả các Module cần được cấu hình kênh và Broadcast giống nhau, khi 1 Module truyền, tất cả các Module còn lại sẽ nhận, chức năng của các Module là giống nhau.

Bước 4:

Sau khi chọn kiểu truyền nhận xong, nhấn giữ nút ấn để sang bước 4.

(4 led trên module sẽ nhấp nháy tức là cài đặt thành công và được lưu đến khi thiết lập lại quy trình mới)

Lưu ý: Khi đến bước 4 thì những cài đặt ở 3 bước trên mới được lưu.

Để thiết đặt lại: Rút nguồn và làm lại từ bước 1.

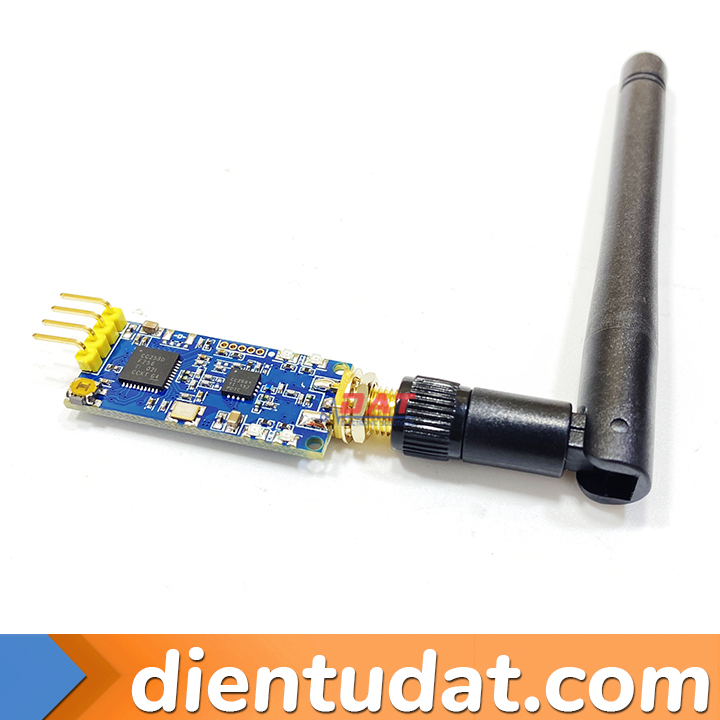

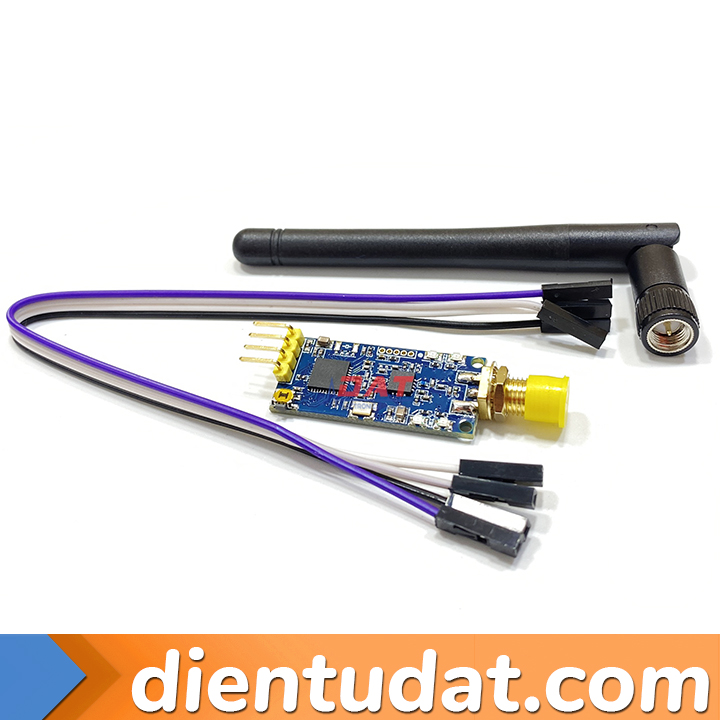

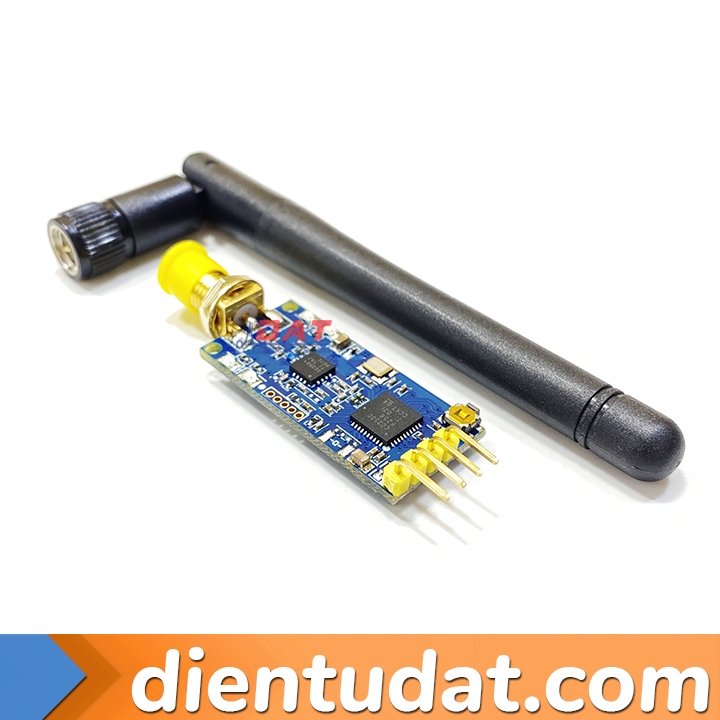

Hình ảnh sản phẩm Module Thu Phát Zigbee CC2530 UART 2.4G DL-22 + Ăng Ten
