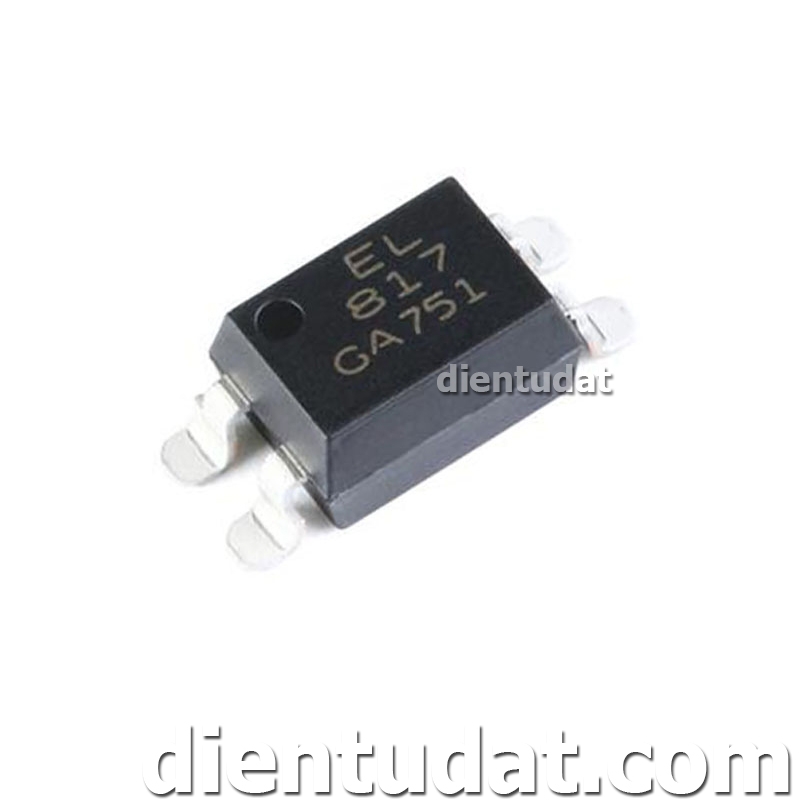

Opto Cách Ly EL817 SMD SOP-4

Mã sản phẩm: DAT4075 Điện Tử DAT
Tình trạng: Còn hàng

Opto Cách Ly EL817 SMD SOP-4

950₫
Mô tả

Tổng quan kỹ thuật — Opto Cách Ly Quang Phototransistor EL817 SMD SOP-4

EL817 SMD SOP-4 là linh kiện cách ly quang 1 kênh gồm 1 LED hồng ngoại ghép quang với 1 phototransistor NPN, điện áp cách ly cao 5000Vrms, điện áp Collector-Emitter VCEO tới 80V, dùng phổ biến trong mạch hồi tiếp nguồn xung và cách ly tín hiệu điều khiển.

Mã linh kiện: EL817 (SMD SOP-4)  |  Kiểu đóng gói: SOP-4 (4 chân dán SMD cánh chim)  |  Ký hiệu in thân (Marking): EL817 (kèm mã lô / rank CTR)  |  Tham chiếu Datasheet: Everlight EL817 Series Datasheet

Đặc điểm nổi bật theo Datasheet EL817 (SMD SOP-4)

  • Điện áp cách ly đầu vào – đầu ra cao: Viso = 5000 Vrms (trong 1 phút).
  • Điện áp chịu đựng cực đại phía transistor ngõ ra: VCEO = 80V.
  • Dải tỷ số truyền dòng CTR từ 50% đến 600% (tại IF = 5mA, VCE = 5V).
  • Đóng gói SOP-4 chân dán nhỏ gọn, thay thế tương thích chân với PC817 SMD / LTV817 SMD.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Dòng thuận LED tối đaIF50 mAXung đỉnh IFP = 1A (100µs, 1% duty)
Điện áp ngược LED tối đaVR6 VKhông cấp áp ngược vượt 6V
Điện áp Collector-EmitterVCEO80 VPhía Phototransistor
Dòng Collector liên tụcIC50 mACông suất tiêu tán PC = 150 mW
Điện áp cách ly quangViso5000 Vrmsf = 60Hz, t = 1 phút
Nhiệt độ hoạt độngTopr-55°C đến +110°CDải nhiệt độ công nghiệp

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Điện áp thuận LEDVF1.2V (typ) / 1.4V (max)Tại IF = 20mA
Tỷ số truyền dòngCTR50% – 600%Tại IF = 5mA, VCE = 5V (tùy phân hạng A/B/C/D)
Áp bão hòa Collector-EmitterVCE(sat)0.1V (typ) / 0.2V (max)Tại IF = 20mA, IC = 1mA
Thời gian đáp ứng tr / tftr, tf4 µs / 3 µs (typ)VCE = 2V, IC = 2mA, RL = 100Ω

Sơ đồ chân (Pinout) & Nhận diện EL817 (SMD SOP-4)

Chân / Pin Ký hiệu Chức năng kỹ thuật
1Anode (+)Cực dương LED phát hồng ngoại đầu vào
2Cathode (-)Cực âm LED phát hồng ngoại đầu vào
3Emitter (E)Chân phát (Emitter) của Phototransistor ngõ ra
4Collector (C)Chân thu (Collector) của Phototransistor ngõ ra

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Mạch hồi tiếp điện áp (kết hợp TL431) trong bộ nguồn xung AC-DC, sạc, adapter.
  • Cách ly tín hiệu GPIO vi điều khiển / PLC với tải công suất hoặc môi trường nhiễu cao.
  • Đóng cắt cách ly cho mạch triac, relay bán dẫn, bộ đo lường công nghiệp.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Luôn mắc điện trở hạn dòng nối tiếp chân Anode (Pin 1) sao cho dòng IF ổn định khoảng 5mA – 15mA để đạt độ bền LED cao nhất.
  • Giữ khoảng cách an toàn (creepage/clearance) dưới gầm IC giữa bên sơ cấp (Pin 1-2) và thứ cấp (Pin 3-4).

Tài liệu tham khảo kỹ thuật: Everlight Electronics EL817 Series — 4-Pin SOP Phototransistor Photocoupler.

Câu hỏi thường gặp (FAQ) về EL817 (SMD SOP-4)

Hỏi: EL817 SMD có thay thế được PC817 SMD không?

Trả lời: Có, EL817 SOP-4 tương thích hoàn toàn thứ tự 4 chân và kích thước pad với PC817 SMD thông dụng.

Hỏi: Dấu chấm trên thân EL817 chỉ chân nào?

Trả lời: Dấu chấm tròn hoặc vát cạnh trên vỏ SOP-4 đánh dấu vị trí chân số 1 (Anode của LED).
