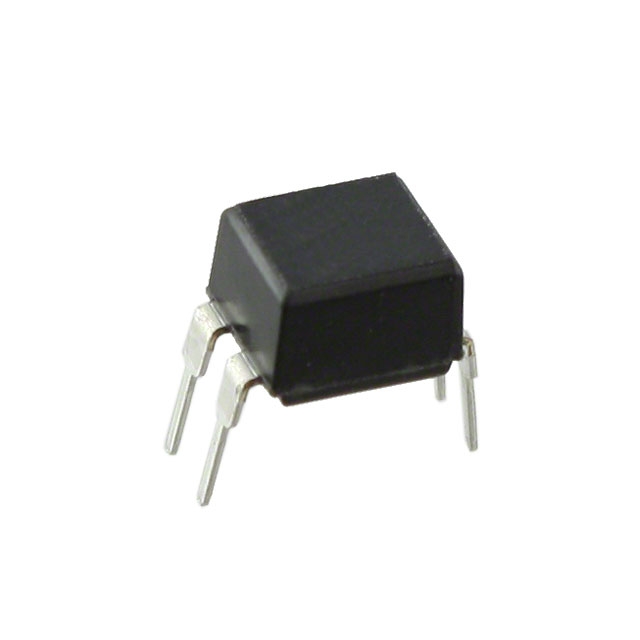

Tổng quan kỹ thuật — PC814 DIP-4 Opto Cách Ly Ngõ Vào AC/DC Hai Chiều
Optocoupler nhận tín hiệu xoay chiều (AC Input) Sharp PC814 đóng gói DIP-4, bên trong tích hợp 2 LED hồng ngoại mắc song song ngược chiều giúp nhận trực tiếp tín hiệu AC (qua trở hạn dòng) hoặc DC bất kể cực tính.
Mã linh kiện: PC814 | Kiểu đóng gói: DIP-4 | Ký hiệu in thân (Marking): PC814 | Tham chiếu Datasheet: Sharp / OEM
| Thông số | Ký hiệu | Giá trị tối đa | Điều kiện / Ghi chú |
|---|---|---|---|
| Điện áp Vceo tối đa | - | 35 V ~ 80 V | - |
| Dòng kích đầu vào tối đa | - | ±50 mA | - |
| Điện áp cách ly Viso | - | 5000 Vrms | - |
| Thông số điện | Ký hiệu | Thông số kỹ thuật | Điều kiện đo |
|---|---|---|---|
| Ngõ vào | - | 2 LED mắc ngược song song (AC/DC) | - |
| CTR | - | 20% ~ 300% @ If=±1mA | - |
| Chân / Pin | Ký hiệu | Chức năng kỹ thuật |
|---|---|---|
| Chân 1 - 2 | Đầu vào AC/DC (không phân cực) | Mắc nối tiếp điện trở hạn dòng phù hợp (vd cho 220VAC) |
| Chân 3 (E) - 4 (C) | Phototransistor ra | Đọc mức logic / phát hiện điểm 0 (Zero-Crossing) |
Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:
Tài liệu tham khảo kỹ thuật: Sharp PC814 AC-Input Photocoupler Datasheet
Hỏi: PC814 khác PC817 ở điểm nào?
Trả lời: PC817 chỉ có 1 LED nên chỉ nhận điện DC đúng chiều; PC814 có 2 LED mắc ngược chiều nên nhận được cả điện xoay chiều AC mà không cần cầu diode ngoài.
Mua PC814 DIP-4 Opto Cách Ly Ngõ Vào AC/DC Hai Chiều chính hãng, giá tốt tại Điện Tử DAT
Kho linh kiện điện tử & gia công PCBA Điện Tử DAT sẵn số lượng từ bán lẻ mẫu thử R&D đến cuộn SMD / ống DIP cho dây chuyền sản xuất (hỗ trợ xuất hóa đơn VAT, BOM kitting theo file Excel/Gerber).
