Phíp đồng là gì? Cách lựa chọn phíp đồng

Nguyễn Thị Bình 18/04/2023
Điện Tử DAT
  • Phíp đồng là gì?

- Phíp đồng (còn gọi là tấm đồng) được sử dụng rộng rãi trong sản xuất mạch điện tử. Phíp đồng được tạo ra bằng cách sử dụng nhiệt và áp suất lên các lớp giấy hoặc vải thủy tinh đã được ngâm tẩm với nhựa phenol. Các lớp mỏng này thường là formaldehyde, giấy xenluloza, vải bông, vải sợi tổng hợp, sợi thủy tinh hoặc vải không dệt. Khi sử dụng nhiệt và áp suất lên các lớp này, phản ứng hóa học (polyme hóa) xảy ra biến đổi các lớp này thành một loại nhựa dẻo công nghiệp mỏng dẹt phản ứng nhiệt và chịu được áp suất cao.

 - Với vật liệu được làm từ phíp nhựa cứng, bề mặt được tráng 1 lớp đồng mỏng dễ dàng bị ăn mòn bởi các chất làm mòn mạch như muối FeCl3, Muối ăn mòn, Axit rửa mạch..vv.

- Có 2 loại phíp đồng:

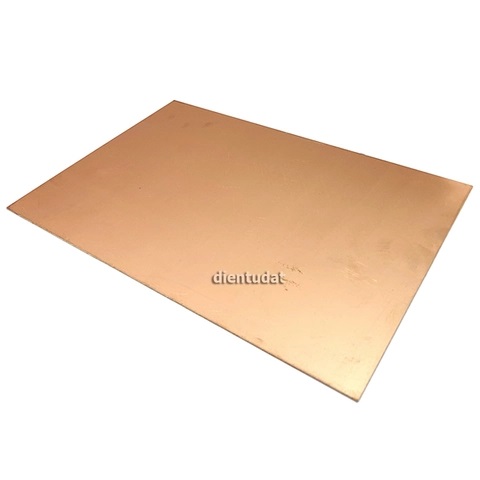

+ Phíp đồng 1 mặt

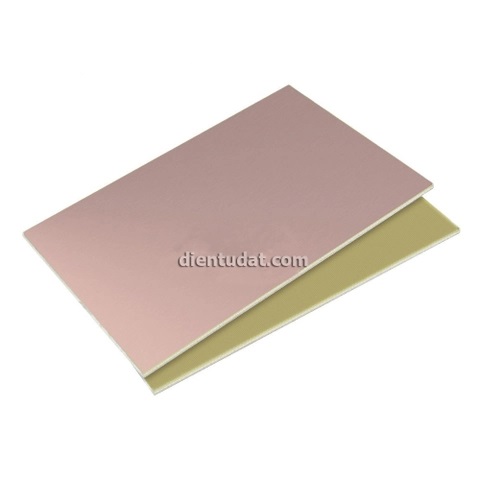

+ Phíp đồng 2 mặt

Ngoài ra để hỗ trợ cho việc học tập trở nên dễ dàng, có thể gắn các linh kiện điện tử trực tiếp rồi hàn gắn mà không cần dùng máy khoan cắt hay tạo các mô hình: trái tim, ngôi nhà ... Còn có loại phíp đồng đục lỗ với các lỗ được khoét sẵn đều đặn, thẳng hàng giúp cho việc gia công mạch thuận tiện hơn rất nhiều.

  • Tùy vào mục đích sử dụng các bạn có thể lựa chọn các loại phíp đồng khác nhau:

- Nếu là PCB 1 mặt, không cần hỗ trợ cơ học tốt: thường chọn FR-2, XPC (Cotton paper/Phenolic) hay CEM-1 khi cần cứng cáp hơn 1 chút (CEM-1: cotton paper/Epoxy, có mầu trắng ngà).
- Nếu là PCB 2 mặt có lỗ xuyên (PTH): nhất định phải dùng FR-4 (Sợi thủy tinh dệt/ nhựa epoxy)



  • Phíp đồng làm mạch được sử dụng phổ biến nhất hiện nay là phíp đồng thủy tinh FP-4 với độ dãn nở do nhiệt thấp, ít cong vênh, nhựa nền Epoxy trơ hóa học đối với hóa chất của các quy trình mạ và có độ cứng cao cùng với sợi thủy tinh gia cường khiến chất lượng lỗ khi khoan tốt.



Điện tử DAT chuyên cung các loại phíp đồng sợi thủy tinh cao cấp FR-4  và phíp đồng đục lỗ ( test board hàn) với nhiều kích thước khác nhau tùy vào nhu cầu sử dụng của khách hàng. Điện tử DAT với kinh nghiệm nhiều năm trong nghề tự tin đưa đến với quý khách hàng những sản phẩm uy tín chất lượng nhất. Ngoài ra, chúng tôi thiết kế mạch ingia công mạch in hoặc làm mạch in theo yêu cầu

Hãy liên hệ ngay với chúng tôi để được tư vấn tốt nhất

Hotline: 097 5533 346
Gmail: giacongmachin.dat@gmail.com
Địa Chỉ: 71 Nguyễn Lâm Phường 6 Quận 10 Tp. Hồ Chí Minh
