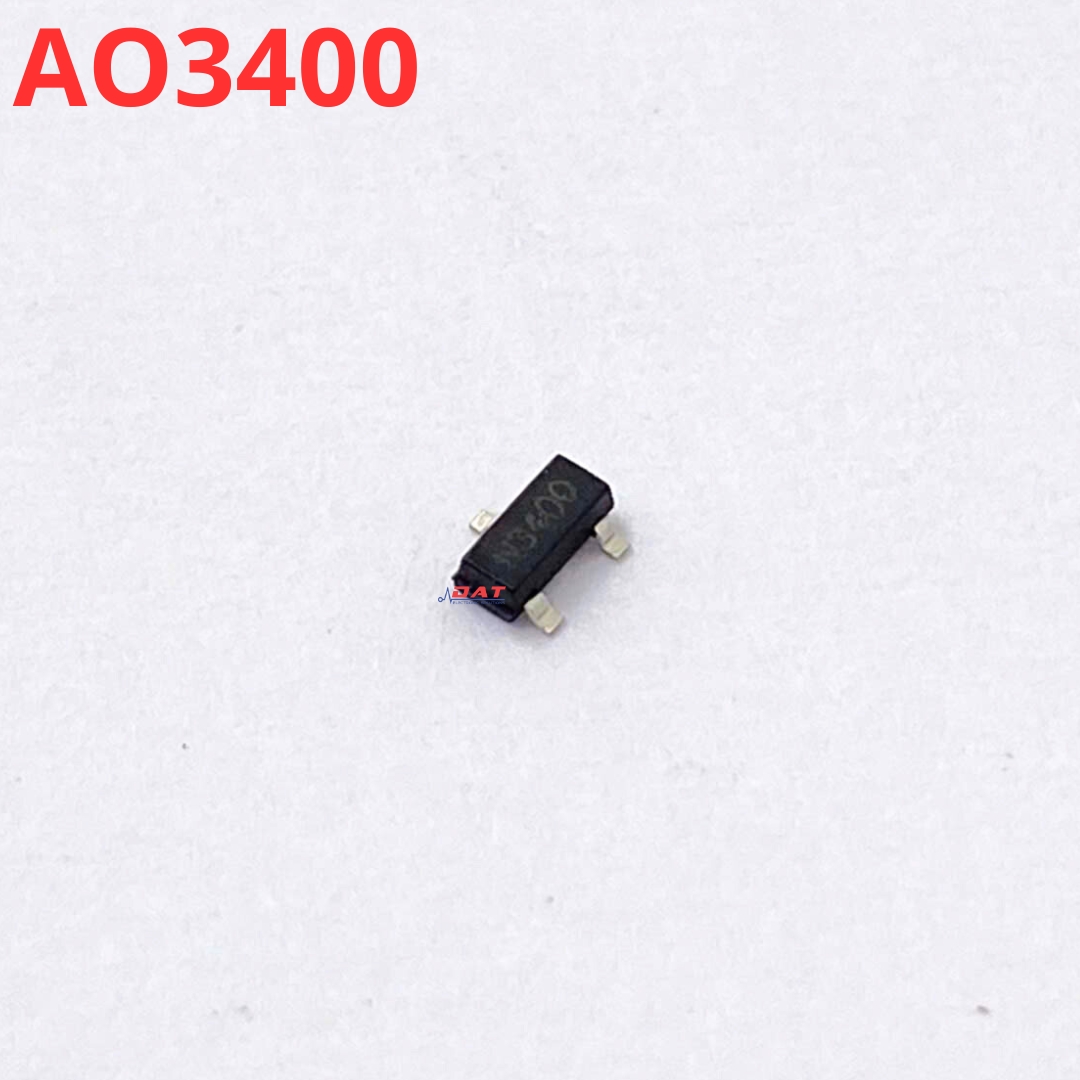

AO3400 A09T Mosfet Kênh N 4A 30V SOT-23

Mã sản phẩm: DAT5551 Điện Tử DAT
Tình trạng: Còn hàng
840₫
Mô tả

Tổng quan kỹ thuật — AO3400 A09T Mosfet Kênh N 4A 30V SOT-23

MOSFET công suất SMD siêu phổ biến AO3400 (ký hiệu in thân A09T) Kênh N đóng gói SOT-23, chịu áp 30V, dòng liên tục lên tới 5.7A (thường dùng 4A) với nội trở cực thấp chỉ ~26 mΩ ở VGS 4.5V.

Mã linh kiện: AO3400  |  Kiểu đóng gói: SOT-23  |  Ký hiệu in thân (Marking): A09T / A009  |  Tham chiếu Datasheet: Alpha & Omega AO3400

Đặc điểm nổi bật theo Datasheet AO3400

  • MOSFET Kênh N hiệu năng cao AO3400 (Marking A09T)
  • Điện áp VDS 30V, dòng xả liên tục 4A ~ 5.7A
  • Nội trở dẫn cực thấp: 26.5mΩ @ 10V / 32mΩ @ 4.5V / 48mΩ @ 2.5V
  • Kích mở tốt ngay cả với mức logic 3.3V và 5V (VGS(th) ~1V)

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
VDS (Max)30 VKênh N (N-Channel)-
ID (Liên tục)4A ~ 5.7ATùy tản nhiệt đồng PCB-

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
RDS(on) Max32 mΩ @ VGS=4.5V48 mΩ @ VGS=2.5V-
VGS(th)0.65V ~ 1.45VLogic-Level MOSFET-

Sơ đồ chân (Pinout) & Nhận diện AO3400

Chân / Pin Ký hiệu Chức năng kỹ thuật
1 (Gate)Cực cổng GKích mức cao 3.3V-10V để dẫn
2 (Source)Cực nguồn SNối GND
3 (Drain)Cực máng DNối cực âm của tải

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Đóng cắt tải LED, relay, động cơ nhỏ trực tiếp từ chân vi điều khiển 3.3V/5V
  • Mạch bảo vệ pin, mạch sạc dự phòng, bo mạch laptop
  • Mạch dịch mức logic hoặc điều tốc PWM tần số cao

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:
