KIT STM32F030F4P6 Mini

Mã sản phẩm: DAT1262 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Bộ KIT STM là bộ KIT đơn giản của dòng STM32F030 với vi xử lý 32 bít. Giá rẻ, đơn giản, nhằm hướng đến những ứng dụng cơ bản.

53.000₫
Shopee
Mô tả

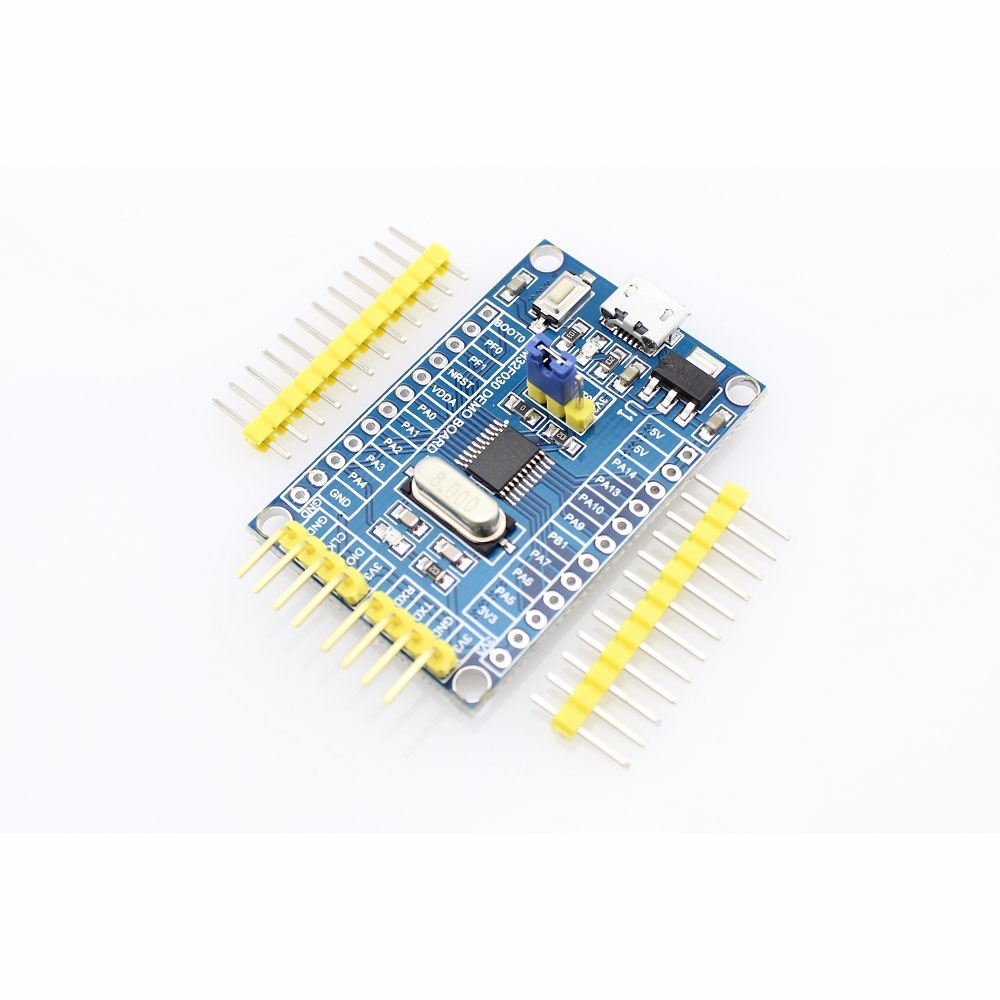

Tổng quan kỹ thuật — KIT Phát Triển STM32F030F4P6 Mini ARM Cortex-M0 48MHz

KIT STM32F030F4P6 Mini dùng vi điều khiển ARM Cortex-M0 32-bit xung nhịp 48MHz, 16KB Flash, 4KB SRAM, tích hợp ổn áp 3.3V, cổng Micro USB cấp nguồn, nút Reset và header nạp SWD.

Mã linh kiện: KIT STM32F030F4P6 Mini  |  Kiểu đóng gói: STM32F030F4P6 Mini (Micro USB)  |  Ký hiệu in thân (Marking): STM32F030F4P6  |  Tham chiếu Datasheet: OEM

Đặc điểm nổi bật theo Datasheet KIT STM32F030F4P6 Mini

  • Vi điều khiển ARM Cortex-M0 32-bit 48MHz giá thành cực tiết kiệm cho dự án nhúng.
  • Đưa sẵn toàn bộ chân TSSOP-20 ra header 2.54mm kèm cổng nạp SWD (4 dây).
  • Tích hợp sẵn ổn áp 3.3V AMS1117, thạch anh 8MHz, LED báo nguồn và LED test PA4.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
V_IN5 V (Micro USB) / 3.3 V (SWD)Logic chip 3.3VAMS1117-3.3 trên bo
CPUARM Cortex-M0 48 MHz16 KB Flash / 4 KB SRAMSTM32F030F4P6
PeripheralsI2C, SPI, USART, 12-bit ADC, Timer PWMĐóng gói TSSOP-20Nạp qua ST-Link V2

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
ProgrammingSWD (SWDIO, SWCLK, GND, 3V3)Cổng USB chỉ cấp nguồnHỗ trợ STM32CubeIDE / Keil C

Sơ đồ chân (Pinout) & Nhận diện KIT STM32F030F4P6 Mini

Chân / Pin Ký hiệu Chức năng kỹ thuật
SWD Header3.3V, GND, SWDIO, SWCLKCắm mạch nạp ST-Link V2 để nạp & debug
PA0..PA14, PB1, PF0..PF1GPIO 3.3VChân I/O, ADC, UART, SPI, I2C
BOOT0 JumperChọn BootMặc định để ở vị trí 0 (Flash) khi chạy bình thường

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Thay thế chip 8-bit trong các mạch điều khiển giá rẻ, đọc cảm biến, bộ đếm công nghiệp nhỏ

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • Cổng Micro USB trên bo chỉ dùng để cấp nguồn 5V, không nạp code trực tiếp qua USB; phải nạp qua cổng SWD bằng ST-Link V2.

Tài liệu tham khảo kỹ thuật: Thông số tham chiếu datasheet STM32F030F4P6 (STMicroelectronics).

Câu hỏi thường gặp (FAQ) về KIT STM32F030F4P6 Mini

Hỏi: Bo STM32F030F4P6 Mini có nạp code qua cổng Micro USB được không?

Trả lời: Không, chip STM32F030F4P6 không có USB phần cứng; cần dùng mạch nạp ST-Link V2 cắm vào 4 chân SWD.

Mua KIT Phát Triển STM32F030F4P6 Mini ARM Cortex-M0 48MHz chính hãng, giá tốt tại Điện Tử DAT
