Mạch Cảm Biến Nhiệt Độ Hẹn Giờ XH-W1304

Mã sản phẩm: DAT0398 Điện Tử DAT
Tình trạng: Hết hàng (đặt trước từ 5-10 ngày)

Mạch cảm biến nhiệt độ hẹn giờ XH-W1304 có chức năng cảm biến nhiệt độ và so sánh với nhiệt độ cài đặt sau đó kích hoạt ngõ ra relay giúp điều khiển đóng ngắt các thiết bị làm nóng hoạt làm mát như mong muốn.

145.000₫
Sendo Shopee
Mô tả

Mạch cảm biến nhiệt độ hẹn giờ XH-W1304 có chức năng cảm biến nhiệt độ và so sánh với nhiệt độ cài đặt sau đó kích hoạt ngõ ra relay giúp điều khiển đóng ngắt các thiết bị làm nóng hoạt làm mát như mong muốn.

Ngoài ra Mạch cảm biến nhiệt độ hẹn giờ XH-W1304 còn được tích hợp thêm tính năng điều khiển thời gian hoạt động của thiết bị theo nhu cầu sử dụng trên giao diện thời gian thực 24h phù hợp với nhiều ứng dụng khác nhau.

Thông số kỹ thuật:

  • Model: XH-W1304
  • Điện áp hoạt động: 12VDC
  • Dải nhiệt độ đo được: -50 ~ 110℃
  • Độ chính xác: 0.1℃
  • Đầu dò: đầu dò nhiệt độ không thấm nước NTC10K-3950
  • Kích thước: 78 x 49 x 27mm

Nhấn nút Set để vào Menu cài đặt:

Chế độ Chức năng Cài đặt Mặc định
P0 Tắt mở điều khiểu thời gian ON/OFF OFF
P1 Cài đặt nhiệt độ Start -50 ~ 110°C 26
P2 Cài đặt nhiệt độ Stop -50 ~ 110°C 28
P3 Cài đặt thời gian Start 00:00 ~ 23:59 8 : 00
P4 Cài đặt thời gian Stop 00:00 ~ 23:59 18 : 00
P5 Thời gian hiển thị giờ 0 - 10s 2
P6 Thời gian hiển thị nhiệt độ 0 - 10s 5
P7 Báo động quá nhiệt -50 ~ 110°C 110
P8 Báo động nhiệt thấp -50 ~ 110°C -50
P9 Hiệu chỉnh nhiệt độ -7.0 ~ 7.0°C 0
P10 Hiệu chỉnh thời gian
P11 Chênh lệch thời gian -25 ~ +25s 0

(Press both + – key to power on to recover initial value)

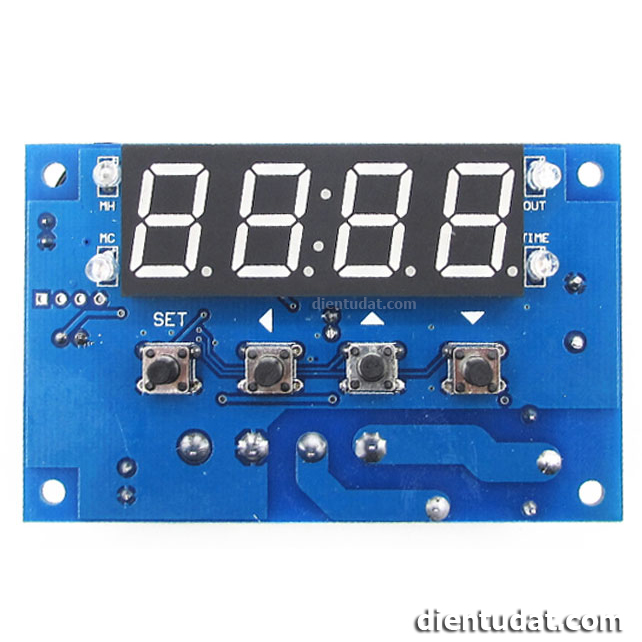

Indicator and fault code description
MH: Yellow heating mode indicator
If C: (blue) Cooling mode indicator
OUT: (red) Output indicator
TIME: (green) Time control indicator
LLLL: No sensor connected or sensor faulty
HHHH: The measuring range is exceeded or the sensor is faulty
Temperature flashing: the current state is set or in high and low temperature alarm

Detailed function
PO, open when the control mode: turn on this function panel TIME indicator light, then the temperature output can only
For the set time, refer to P3 P4
P1  P2, set the start and stop temperature:
Low temperature start to heating mode (P1 <P2) MH light
High-temperature start for the cooling mode (P1> P2) MC lights
P3  P4, set the temperature control period, this function must be set to ON PO to take effect
P5  P6, set the alternate display dwell time, which is the temperature and current time to switch back and forth time, single
Bit for seconds, can also turn off one of the display, only to retain the time or temperature display.
P7  P8, high and low temperature alarm settings: When the temperature reaches the set temperature screen flashes, buzzer, etc.
P9, temperature correction: when the measured temperature and the actual temperature can be offset by this function correction, correction
After the value of two real-time temperature + temperature correction value
P10, adjust the current time
P11, time difference correction: a fixed addition and subtraction of a few seconds per day to solve the clock error

Case Description
Heating mode 06: 30-21: 00 turn on heating, and the temperature is higher than 60℃ to stop, less than 50℃ start heating
PO = ON Turns on
P1 = 50 Set the start temperature to 50 ℃
P2 = 60 Set the heating to 60℃ to stop
P3 = 06: 30 Set the start time
P4 = 21: 00 Set the off time
2. Cooling mode does not open when the control, the need to control the temperature of all the young, when the temperature is higher than 50℃ to open the fan, cooling to 45℃ to stop
PO = OFF is not open when the control, in the all-day temperature control state
P1 = 50 Set the starting temperature to 50℃
P2 = 45 Set the temperature to 45 ℃ to stop

Bạn có thể tham khảo thêm các sản phẩm cảm biến nhiệt độ khác tại đây:

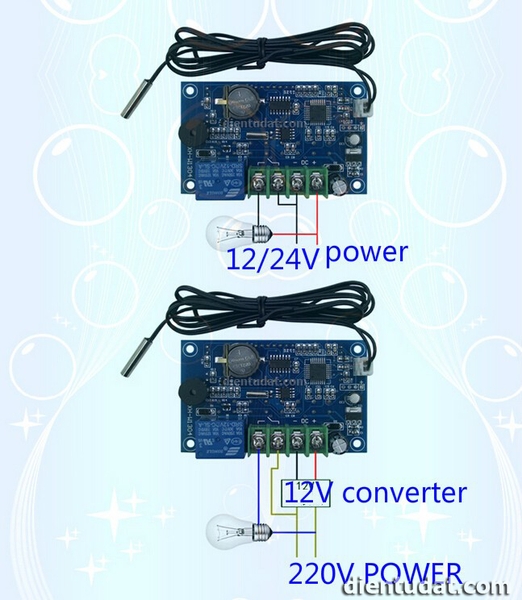

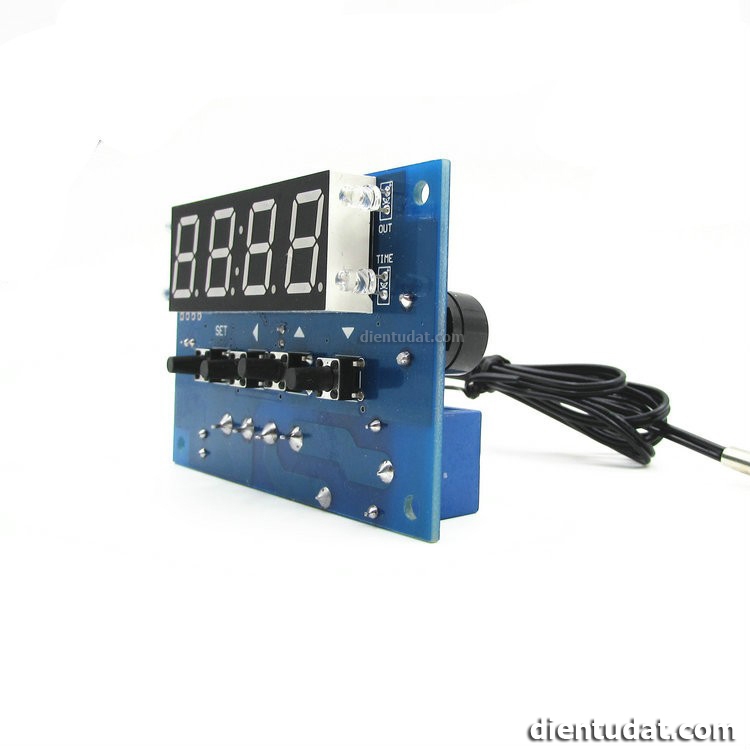

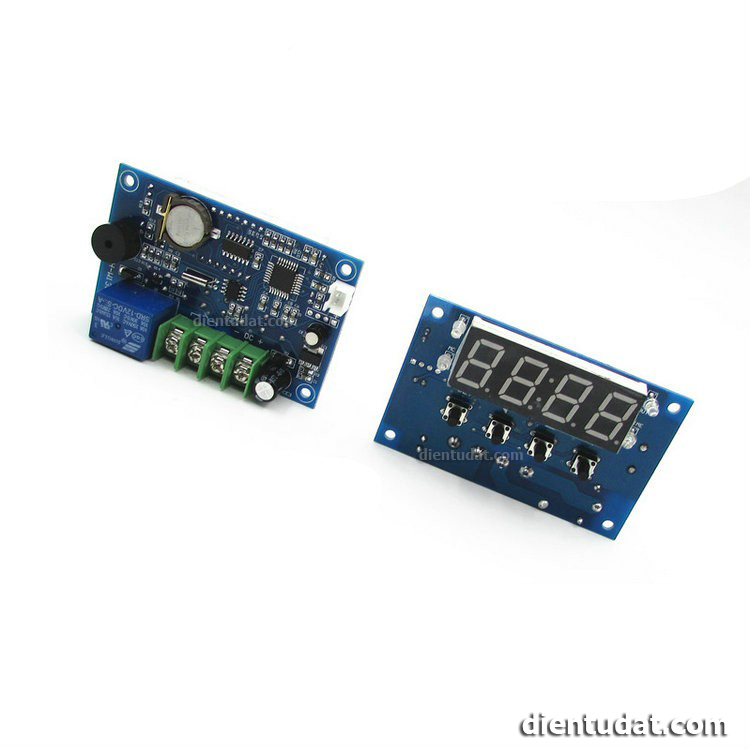

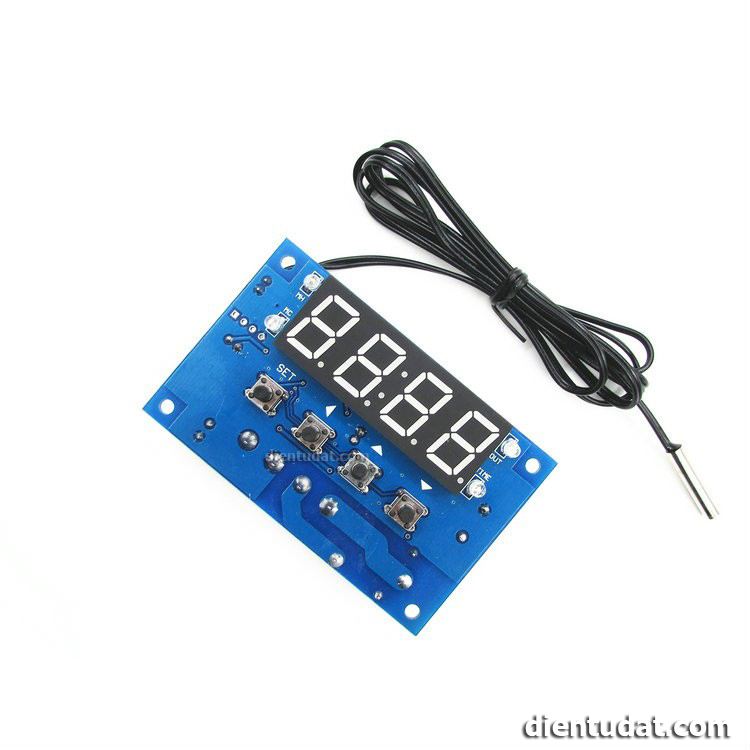

Hình ảnh sản phẩm:
