Mạch Điều Khiển Nhiệt Độ Và Độ Ẩm Đóng Ngắt Relay - M452

295.000₫
  • :

    Còn hàng

Mã sản phẩm : DAT2389
Mạch Điều Khiển Nhiệt Độ Và Độ Ẩm Đóng Ngắt Relay có chức năng kiểm soát đồng thời nhiệt độ và độ ẩm bằng module cảm biến chuyên dụng. Mạch điều khiển nhiệt độ và độ ẩm được lập trình với chế độ kiểm soát 2 mức (mức Start và mức Stop) giúp dễ dàng tùy chọn tính năng phù hợp nhu cầu sử dụng. mạch đo nhiệt độ và độ ẩm

Thêm vào yêu thích Đã yêu thích

Sendo Sendo

Mạch Điều Khiển Nhiệt Độ Và Độ Ẩm Đóng Ngắt Relay có chức năng kiểm soát đồng thời nhiệt độ và độ ẩm bằng module cảm biến chuyên dụng. Mạch điều khiển nhiệt độ và độ ẩm được lập trình với chế độ kiểm soát 2 mức (mức Start và mức Stop) giúp dễ dàng tùy chọn tính năng phù hợp nhu cầu sử dụng. Ngoài chức năng điều khiển mạch còn có chức năng là mạch đo nhiệt độ và độ ẩm

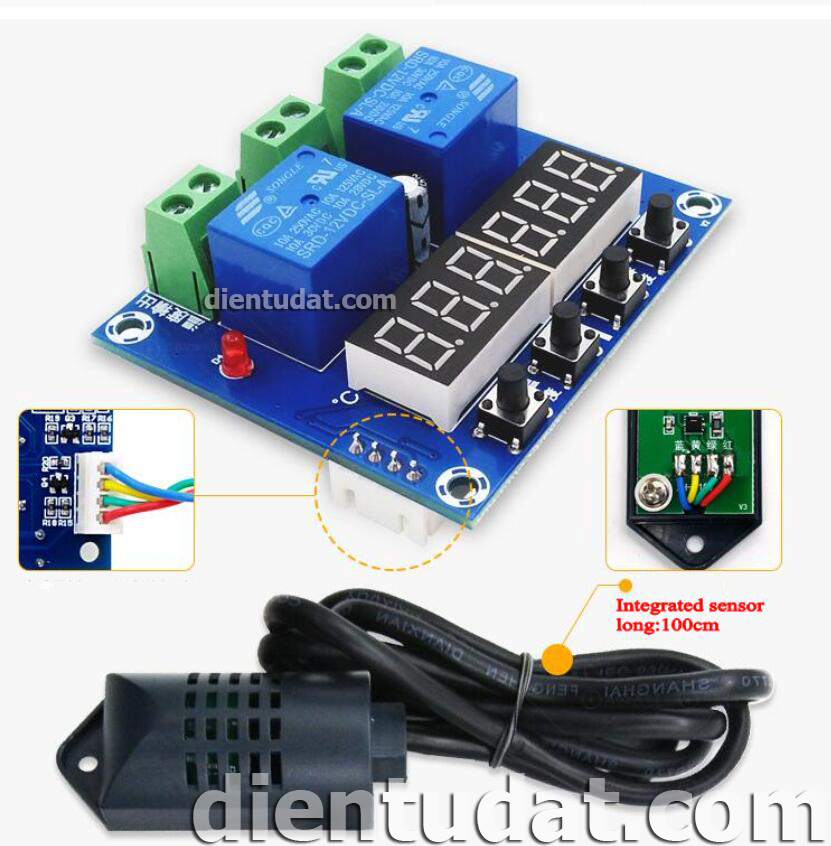

Mạch điều khiển nhiệt độ và độ ẩm có ngõ ra sử dụng tiếp điểm relay phù hợp sử dụng đóng ngắt cho cả điện áp AC và DC. Dây cảm biến nhiệt độ và độ ẩm được tặng kèm khi mua mạch

Nhấn vào đây để tham khảo mạch điều khiển nhiệt độ và độ ẩm khác

Thông số kỹ thuật:

  • Điện áp hoạt động: 12VDC
  • Điều khiển thiết bị: 12VDC và 220VAC
  • Dải đo nhiệt độ: -20°C ~ 60°C
  • Dải đo độ ẩm: 00% ~ 100%RH
  • Độ phân giải: 0.1°C - 0.1%RH
  • Ngõ ra: tiếp điểm relay COM-NC
  • Dòng tải relay: 10A ( nếu điều khiển sản phẩm có dòng tải lớn hơn 10A nên qua khởi động từ để đảm bảo mạch điều khiển hoạt động bền )

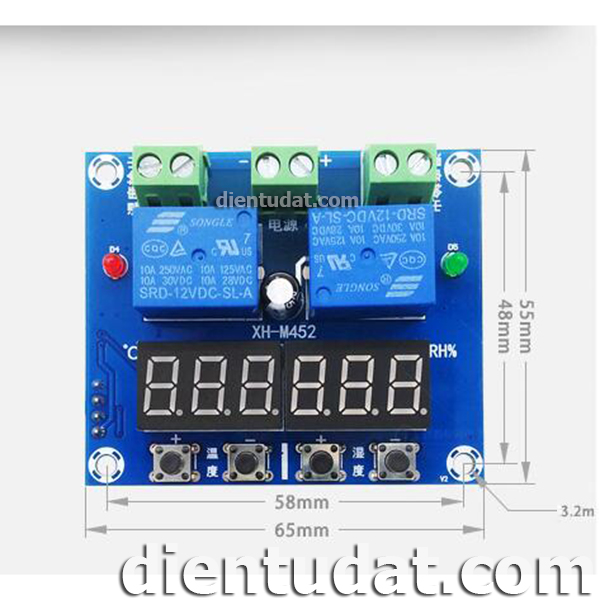

  • Kích thước: 65 x 55 x 28mm

Hướng dẫn cài đặt:

1. Thiết lập điều khiển nhiệt độ: (đèn màu đỏ)

  • Cài đặt nhiệt độ Start: Nhấn giữ nút "+" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn. Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Cài đặt nhiệt độ Stop: Nhấn giữ nút "-" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn. Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Khôi phục cài đặt gốc: Nhấn và giữ đồng thời 2 nút "+" và "-" trong 3 giây, màn hình sẽ hiển thị 888 888, khôi phục cài đặt gốc hoàn tất.

2. Thiết lập điều khiển độ ẩm: (đèn màu xanh)

  • Cài đặt độ ẩm Start: Nhấn giữ nút "+" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn. Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Cài đặt độ ẩm Stop: Nhấn giữ nút "-" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn. Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.

Lưu ý:

  • Trường hợp màn hình hiển thị kí hiệu LLL: cần kiểm tra cảm biến đã được lắp đặt chưa, nếu cảm biến đã được lắp đặt vào mạch nhưng vẫn xuất hiện mã trên thì cảm biến đã hỏng.
  • Trường hợp màn hình hiển thị kí hiệu HHH: cần kiểm tra nhiệt độ quá phạm vi đo lường.

Mạch Điều Khiển Nhiệt Độ Và Độ Ẩm Đóng Ngắt Relay - M452

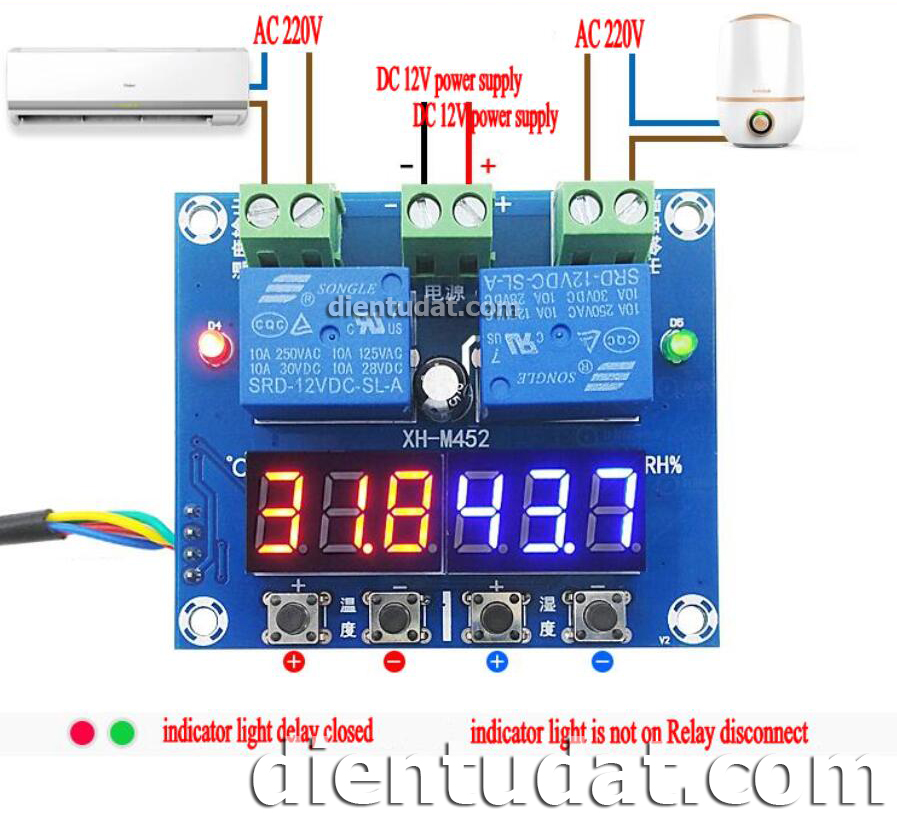

Sơ đồ đấu dây bộ điều khiển nhiệt độ và độ ẩm:

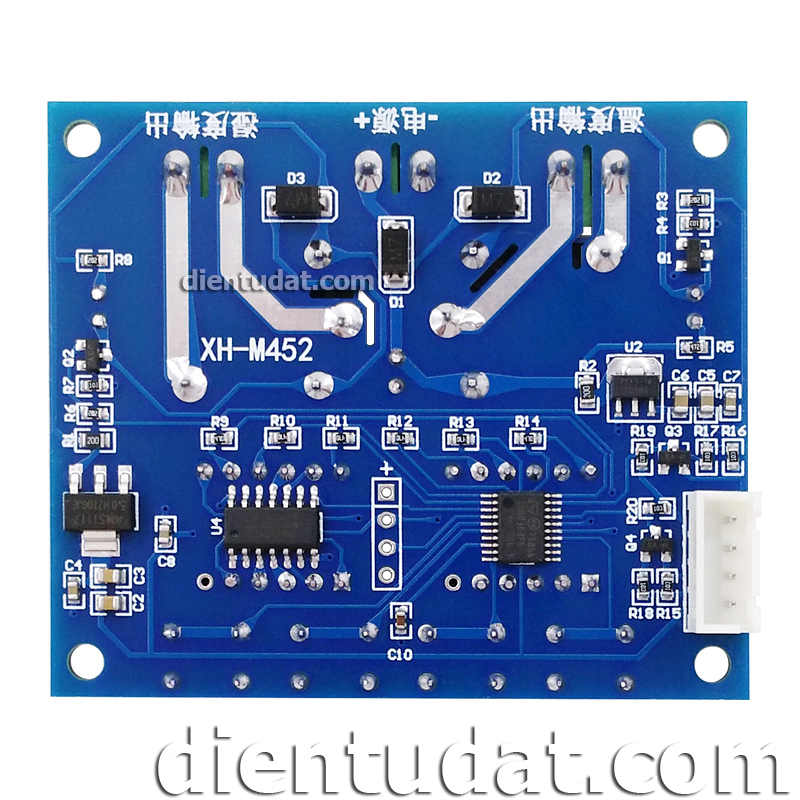

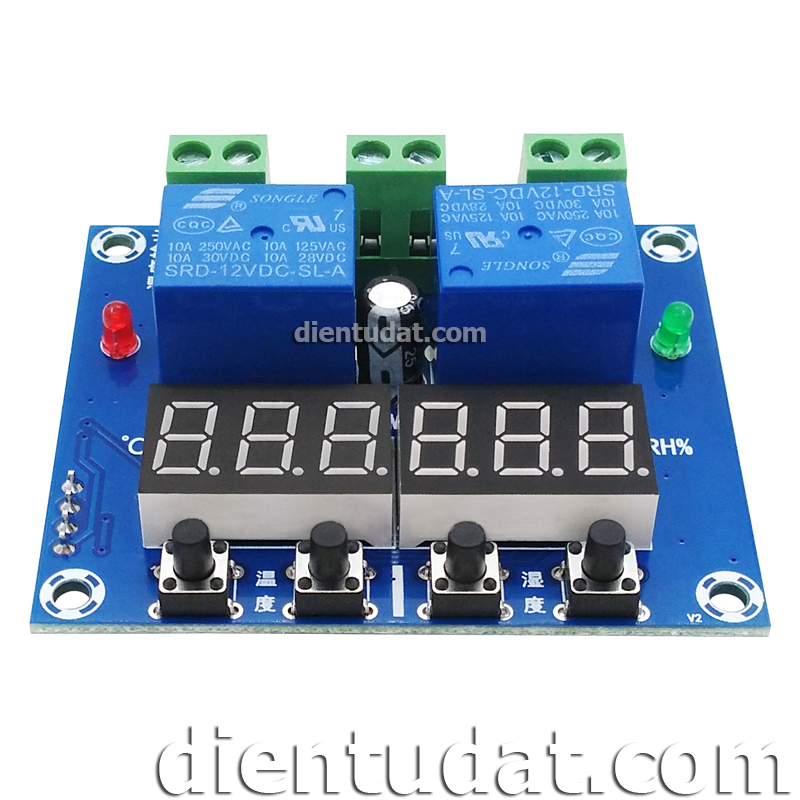

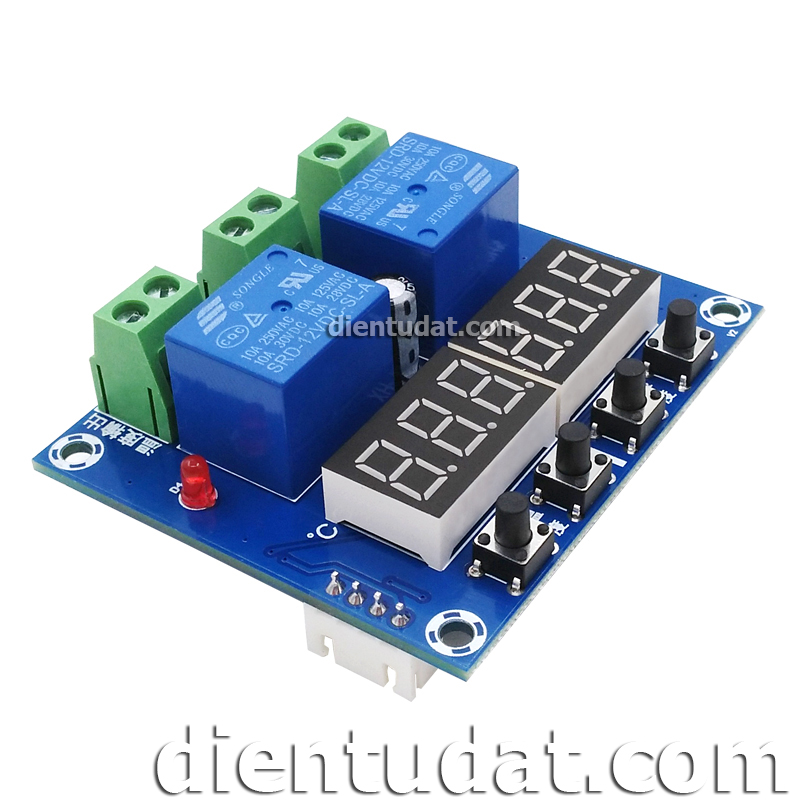

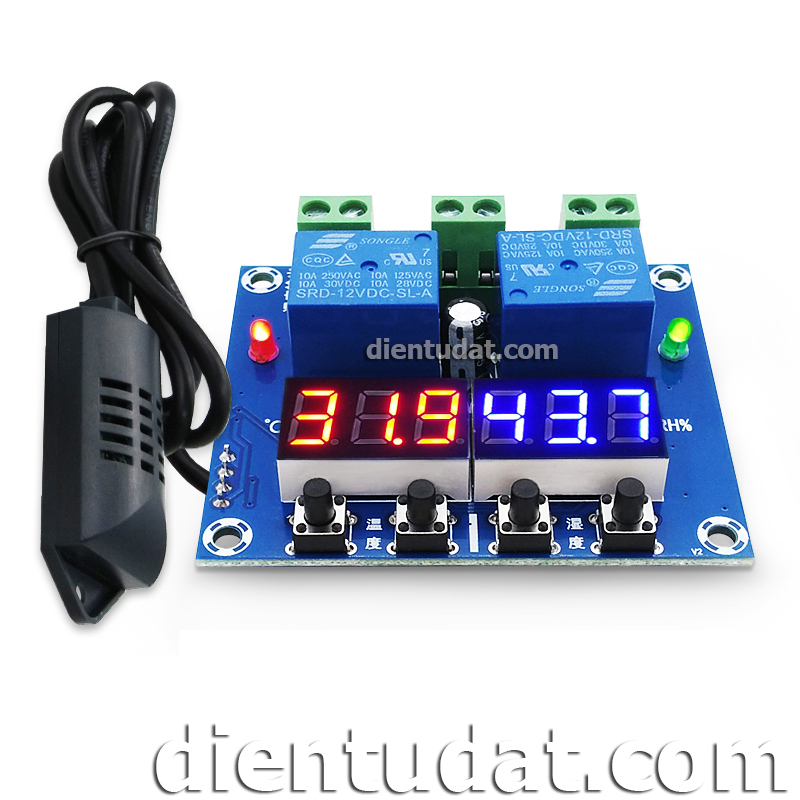

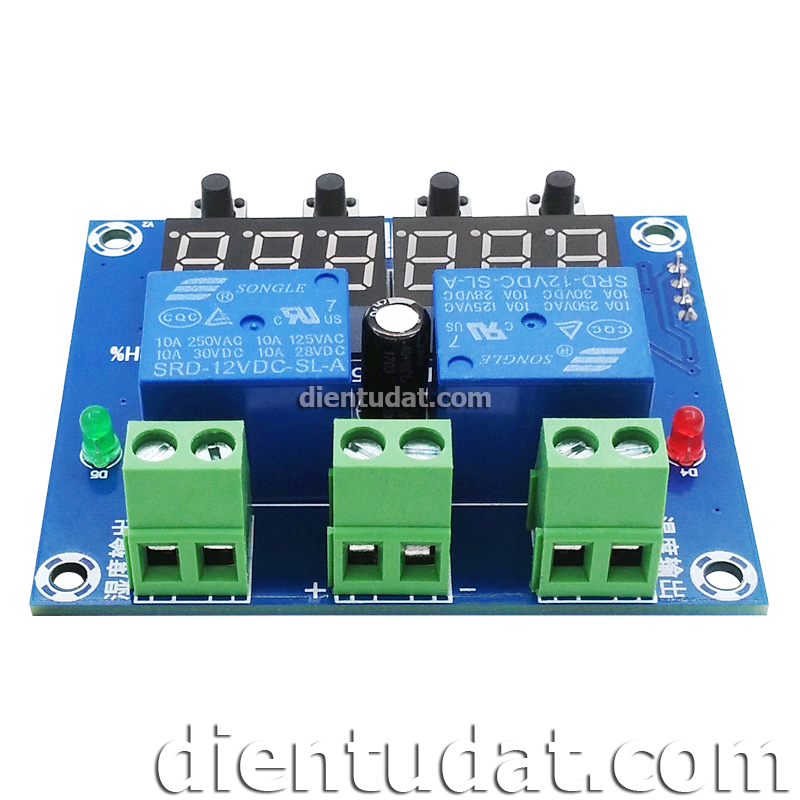

Mạch Điều Khiển Nhiệt Độ Và Độ Ẩm Đóng Ngắt Relay - M452Hình ảnh sản phẩm:
