Mạch HTC Uno R3 - Tương Thích Arduino Uno R3

130.000₫
  • :

    Còn hàng

Mã sản phẩm : DAT3083

Mạch HTC Uno R3 là sản phẩm từ HTC-Tech là một module ứng dụng lập trình được sử dụng tương thích hoàn toàn với Arduino Uno R3 và phần mềm lập trình Arduino IDE.


Thêm vào yêu thích Đã yêu thích

Mạch HTC Uno R3 là sản phẩm từ HTC-Tech là một module ứng dụng lập trình được sử dụng tương thích hoàn toàn với Arduino Uno R3 và phần mềm lập trình Arduino IDE.

Sản phẩm sử dụng cổng Micro USB thay thế cho cổng USB type B được dùng các phiên bản khác, giúp bạn thuận tiện hơn khi sử dụng.

Một điều thú vị với phiên bản này là các cổng kết nối được thiết kế theo màu sắc như sau:

  • Màu đỏ: Phần Power
  • Màu xanh lá: Analog I/O
  • Màu xanh dương: Digital I/O

Mạch HTC Uno R3 là một board mạch vi điều khiển dựa trên ATmega328. Mạch gồm 14 chân ngõ vào/ngõ ra kỹ thuật số (Digital I/O), 6 chân ngõ vào/ngõ ra tín hiệu tương tự (Analog I/O), bộ tạo dao động 16MHz, kết nối cổng Micro USB, Jack Power DC, cổng ICSP header, một nút Reset. Mạch được thiết kế với mọi thứ cần thiết để hỗ trợ vi điều khiển; chỉ cần kết nối với cổng Micro USB hoặc cấp nguồn cho mạch bằng nguồn chuyển đổi AC-DC hoặc Pin để mạch hoạt động.

Thông số kỹ thuật:

  • Chip: ATmega328 (DIP Package)
  • Điện áp hoạt động: 5VDC
  • Điện áp ngõ vào khuyên dùng: DC 7V ~ 9V
  • Dải điện áp ngõ vào: DC 5V ~ 12V
  • Số chân I/O: 14 (trong đó có 6 ngõ ra PWM)
  • Số chân Analog input: 6
  • Dòng tải mỗi chân I/O: 40mA
  • Dòng tải cho chân 3.3V: 50mA
  • Bộ nhớ Flash: 32KB trong đó 2KB sử dụng cho bootloader
  • SRAM: 2 KB (ATmega328)
  • EEPROM: 1 KB (ATmega328)
  • Clock Speed: 16 MHz
  • Kích thước: 75 x 54 x 15mm (2.95 x 2.13 x 0.59″)

Trước khi sử dụng bạn cần cài đặt driver nạp cho chip theo link sau: Driver chip nạp CH340

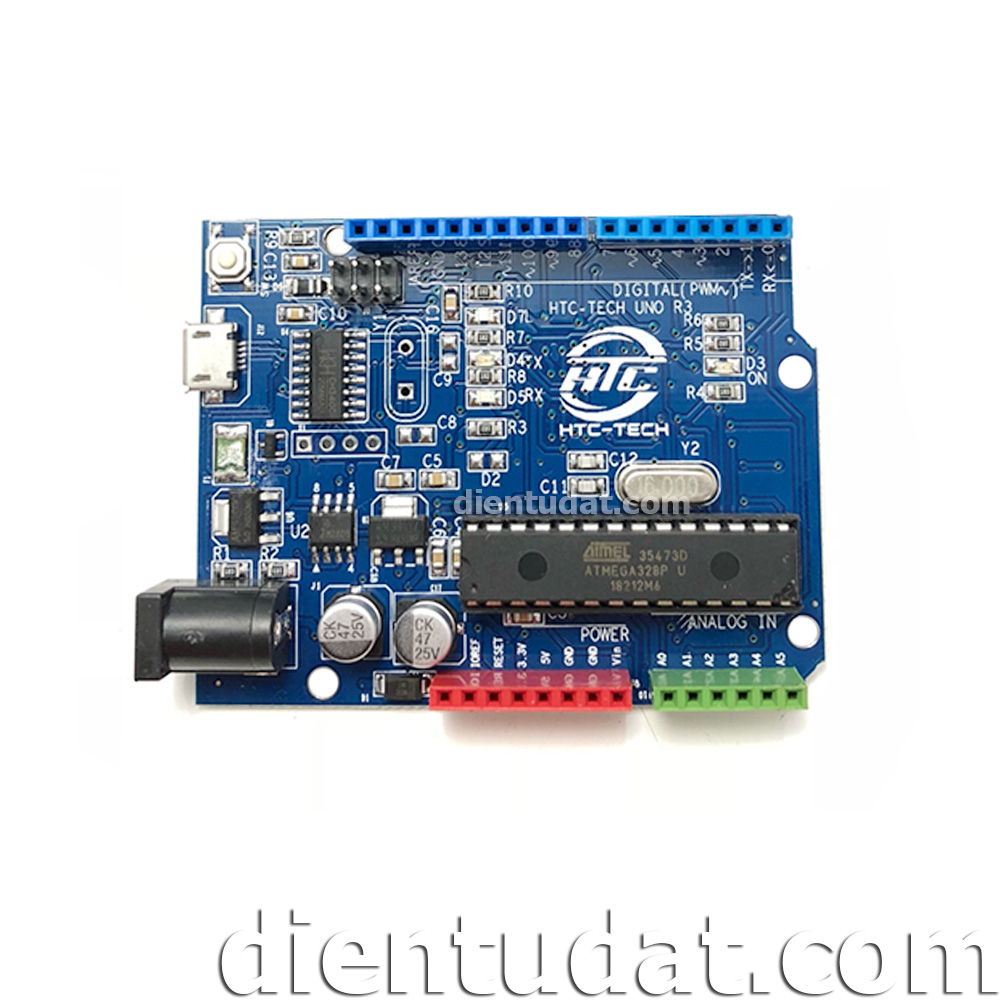

Hình ảnh sản phẩm:
