Mạch Kích Tạo Trễ Ngắt 7 Chế Độ WT102

Mã sản phẩm: DAT4862 Điện Tử DAT
Tình trạng: Còn hàng

Mạch tạo trễ ngắt 5V 7 chế độ được sử dụng kết hợp với Module cảm biến hoặc có thể hoạt động ngay khi cấp nguồn, có chức năng điều khiển relay đóng ngắt theo thời gian định sẵn sau khi cảm biến được kích hoạt.

68.000₫
Sendo Shopee lazada
Mô tả

Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102 được sử dụng kết hợp với Module cảm biến hoặc có thể hoạt động ngay khi cấp nguồn, có chức năng điều khiển relay đóng ngắt theo thời gian định sẵn sau khi cảm biến được kích hoạt.

Mạch này có thể được sử dụng trong nhiều ứng dụng khác nhau, như hệ thống điều khiển, hệ thống an ninh và các thiết bị điện tử khác.

Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102 sử dụng Chip vi xử lý STM8 cho thời gian chính xác cao và khả năng tùy chỉnh linh động hơn so với các dòng chip NE555.

Mạch kích tạo trễ ngắt được thiết kế với tín hiệu kích đầu vào có thể dùng được cả mức cao lẫn mức thấp, phù hợp với nhiều loại cảm biến khác nhau. Thời gian trễ có thể điều chỉnh dễ bằng bằng chiết áp rời với jack cắm nối rất thuận tiện.

Điểm nổi bật nhất là mạch có đến 7 chức năng trễ để đáp ứng được hầu hết các nhu cầu cơ bản như: Trễ đóng Relay, Trễ ngắt Relay, kích trễ đóng ngắt Relay,...

Thông số kỹ thuật Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102

  • Model: WT-102
  • Điện áp hoạt động: 5VDC
  • Ngõ ra: tiếp điểm relay NC - COM - NO
  • Chế độ hoạt động: 7 chế độ
  • Chuyển đổi các chế độ bằng nút nhấn trên mạch
  • Thời gian điều chỉnh: tối đa 60 giây (trường hợp cần thay đổi số lượng lớn vui lòng liên hệ Shop để được hỗ trợ)
  • Tăng giảm thời gian trễ bằng cách chỉnh chiết áp đi kèm
  • Led báo trạng thái: Có
  • Tín hiệu kích: mức thấp 0V hoặc mức cao từ 5V ( cách chuyển sang kích mức cao theo hình bên dưới )
  • Có nguồn ra tích hợp cho cảm biến
  • Sơ đồ chân cho cảm biến đầu vào:
    • TG: Chân kích (nối vào OUT cảm biến)
    • Chân - : Chân Mass (nối vào chân âm cảm biến)
    • Chân + : Chân nguồn dương ( nối vào chân dương cảm biến)
  • Kích thước: 60 x 25 x 17mm

Nguyên lý hoạt động của Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102 ở từng chế độ như sau:

Chế độ 1: Chế độ kích giữ

  • Khi kích và giữ tín hiệu ở chân TG, Relay sẽ đóng ngay và đếm hết thời gian thì ngắt, trong lúc đang đếm mà mất tín hiệu kích thì Relay sẽ ngắt ngay (chức năng giống với Mạch Kích Tạo Trễ Ngắt Relay 5V 12V WT338).

Chế độ 2: Chế độ kích 1 lần

  • Khi kích tín hiệu vào chân TG, Relay sẽ đóng ngay và đếm hết thời gian thì ngắt, ở chế độ này trong quá trình đang đếm sẽ không thực hiện được lệnh kích tiếp theo, chỉ khi mạch đếm xong tín hiệu kích tiếp theo mới có tác dụng (phù hợp sử dụng với các loại nút nhấn tự nhả)

Chế độ 3: Chế độ đếm sau khi nhả kích

  • Khi kích và giữ tín hiệu vào chân TG, Relay sẽ đóng ngay nhưng chưa đếm thời gian, sau khi nhả tín hiệu kích ra thì Relay bắt đầu đếm đến hết thời gian thì ngắt, trường hợp thời gian đang đếm nhưng kích tín hiệu lần nữa thì thời gian sẽ được đặt lại bằng 0 và đếm lại từ đầu sau khi nhả kích.

Chế độ 4: Chế độ đóng Relay không giới hạn sau khi đủ thời gian kích

  • Tín hiệu kích cần được giữ đến khi đủ thời gian thì mới đóng Relay và giữ luôn trạng thái đóng này (chế độ này phù hợp với bộ báo quên đóng cửa hoặc báo chống trộm).

Chế độ 5: Chế độ đóng Relay có giới hạn sau khi đủ thời gian kích

  • Tương tự với chế độ 4 nhưng Relay sẽ ngắt sau 1 khoảng thời gian bằng gấp 5 lần thời gian cài đặt.

    Chế độ 6: Chế độ trễ ngắt Relay không dùng kích

    • Chế độ này không dùng tín hiệu kích, sau khi được cấp nguồn mạch sẽ đóng Relay ngay và đếm đến hết thời gian cài đặt rồi ngắt và giữ luôn trạng thái này (giống chức năng của mạch Mạch Tạo Trễ Ngắt Relay 12V 1-10s)

    Chế độ 7: Chế độ trễ đóng Relay không dùng kích

    • Chế độ này không dùng tín hiệu kích, sau khi được cấp nguồn mạch chưa đóng Relay ngay mà đếm đến hết thời gian mới đóng Relay và giữ luôn trạng thái này ( giống chức năng của Mạch Tạo Thời Gian Trễ Đóng Relay)

    Trường hợp quý khách cần thay đổi chế độ hoạt động khác với số lượng lớn, vui lòng liên hệ Shop để được tư vấn và hỗ trợ tốt nhất.

    Hướng dẫn sử dụng Mạch Tạo Trễ Ngắt 5V 7 Chế Độ

    • Trên mạch có 1 nút nhấn để điều chỉnh chế độ và có 1 đèn báo Mode để hiển thị chế độ hoạt động.
    • Khi cấp nguồn đèn Mode sẽ nháy số lần tương ứng với chế độ hoạt động của mạch. Ví dụ: sau khi cấp nguồn đèn Mode nháy 3 lần tương ứng với chế độ 3, hoặc đèn Mode nháy 7 lần tương ứng với chế độ 7.
    • Để cài đặt chế độ cần thực hiện các thao tác theo thứ tự sau: tắt nguồn, nhấn giữ nút nhấn rồi mở nguồn lên, đèn Mode nháy 6 lần vào chế độ cài đặt, nhấn số lần tương ứng với chế độ, chờ 3 giây mạch sẽ lưu lại và nháy đèn Mode theo số lần tương ứng với chế độ. Ví dụ: Cho mạch hoạt động ở chế độ 4, đầu tiên tắt nguồn đi -> Nhấn giữ nút nhấn -> Cấp nguồn và đợi đèn Mode nháy nhanh liên tục 6 lần -> Nhấn nút nhấn 4 lần (đèn Mode cũng sẽ sáng mỗi lần nhấn nút) -> chờ 3 giây đến khi đèn Mode nháy chậm 4 lần để lưu lại chế độ cài đặt.

    Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102 được thiết kế làm mạch rót rượu chuyên dụng dùng trong làm bình rót rượu cảm ứng , máy rót rượu mini , chế máy rót rượumáy rót nước tự động, rót bia tự động, rửa tay tự động , bình rót rượu điện tử máy sấy tay tự động , kích hoạt máy in tự động , máy báo quên đóng cửa...

    Link mua combo chế bình rót rượu tự động dùng pin sạc ( bấm vào link này )

    Lưu ý:  Sản phẩm sử dụng điện áp 5V, với nhu cầu sử dụng Pin 3.7V quý khách cần sử dụng kết hợp mạch tăng áp mini để tăng áp lên 5V cho mạch hoạt động ổn định.

    Tham khảo mạch tăng áp phù hợp tại đây: Mạch tăng áp mini

    Địa chỉ mua mạch tạo trễ uy tín và tham khảo những mạch tạo trễ hữu ích (bấm vào đây)

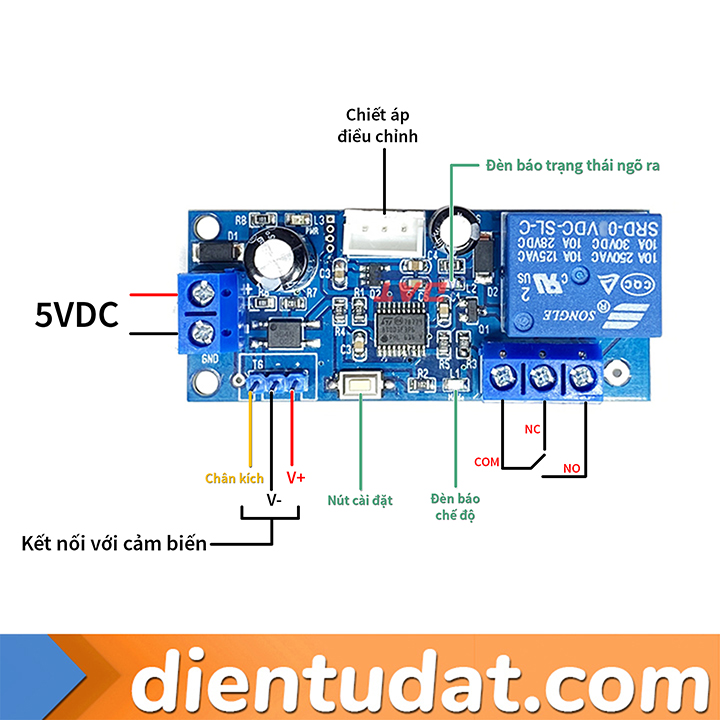

    Sơ đồ lắp đặt Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102

    Video hướng dẫn sử dụng Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102

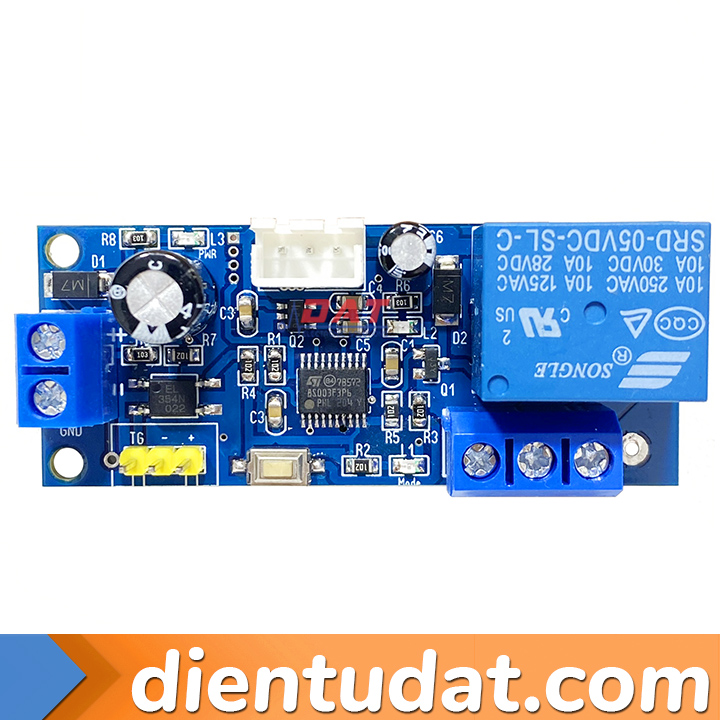

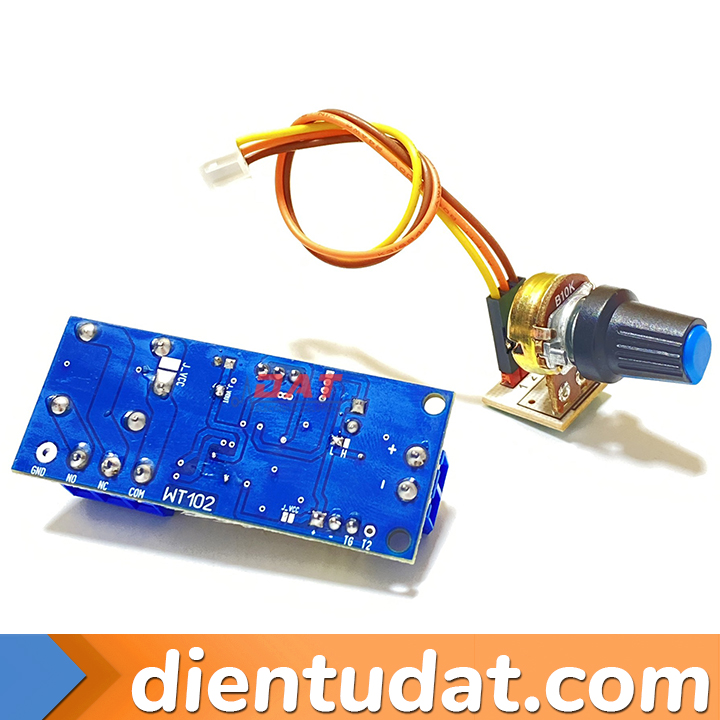

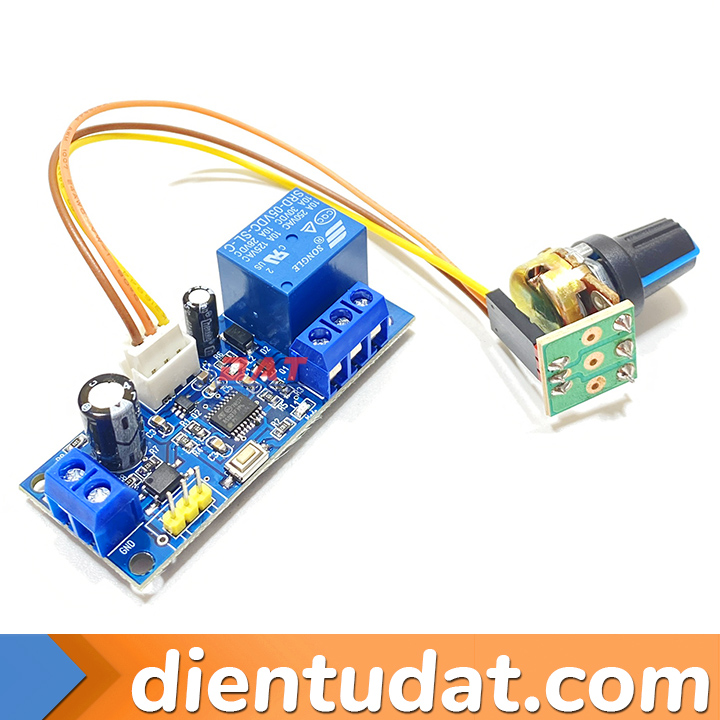

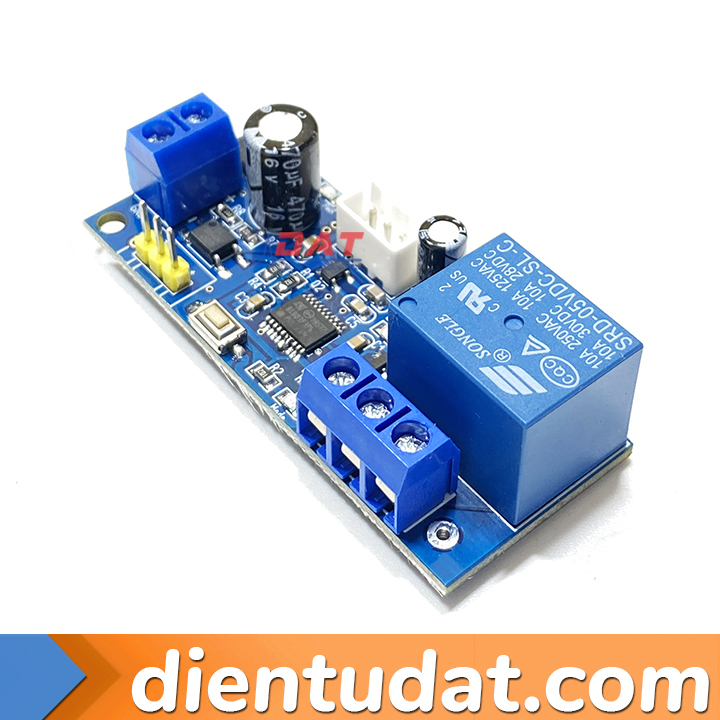

    Hình ảnh sản phẩm Mạch Tạo Trễ Ngắt 5V 7 Chế Độ WT102

    Mạch Kích Tạo Trễ Ngắt 7 Chế Độ WT102Mạch Kích Tạo Trễ Ngắt 7 Chế Độ WT102Mạch Kích Tạo Trễ Ngắt 7 Chế Độ WT102Mạch Kích Tạo Trễ Ngắt 7 Chế Độ WT102Mạch Kích Tạo Trễ Ngắt 7 Chế Độ WT102
