Mạch Kiểm Soát Nhiệt Độ Đóng Ngắt 2 Kênh Nóng Lạnh - W1501

185.000₫
  • :

    Còn hàng

Mã sản phẩm : DAT3021

Mạch Kiểm Soát Nhiệt Độ Đóng Ngắt 2 Kênh Nóng Lạnh - W1501


Thêm vào yêu thích Đã yêu thích

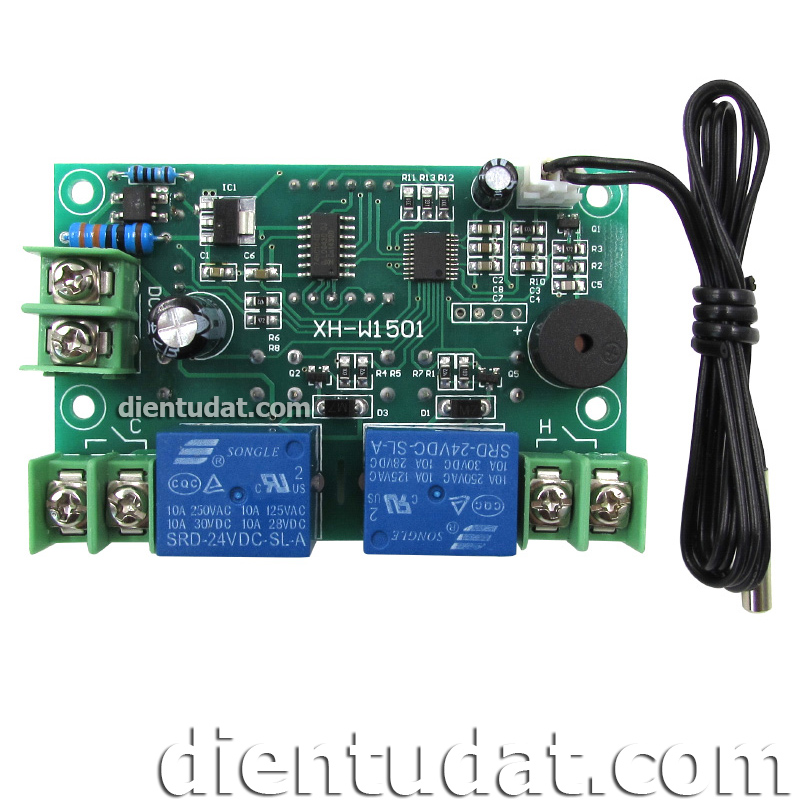

Mạch Kiểm Soát Nhiệt Độ Đóng Ngắt 2 Kênh Nóng Lạnh hoạt động với chức năng tương tự với chế độ Auto của mạch W1504 có thể đóng ngắt 2 Relay làm nóng và làm mát riêng biệt.

Mạch được trang bị Led 7 đoạn hiển thị giá trị đo, đèn báo chế độ hoạt động, 3 nút nhấn cài đặt cùng còi chip báo khi cài đặt hoặc báo động nhiệt độ quá cao hoặc quá thấp theo các giá trị đã thiết lập.

Thông số kỹ thuật:

  • Điện áp hoạt động: AC/DC 12V
  • Dải đo nhiệt độ: -50°C ~ 110°C
  • Dải nhiệt độ điều chỉnh: -40°C ~ 100°C
  • Độ phân giải: 0.1°C (9.9~99.9°C) - 1°C(với các dải nhiệt độ còn lại)
  • Tốc độ làm tươi: 0.5s
  • Đầu dò nhiệt độ: chống nước NTC (3950-10K 1%) - dài 0.5m
  • Ngõ ra: 2 relay 220V/5A hoặc 12V/10A
  • Môi trường hoạt động: -10°C ~ 60°C ; 20%RH~85%RH
  • Kích thước: 78 x 51mm

Hướng dẫn sử dụng:

  • Nhấn nút SET 1 lần để cài đặt nhiệt độ hoạt độ, nhấn nút "+" và "-" để tăng giảm giá trị. Sau khi cài đặt giá trị mong muốn. nhấn nút SET 1 lần để lưu lại giá trị cài đặt.
  • Nhấn và giữ nút SET 5 giây để thiết lập các chế độ làm việc. Khi màn hình hiển thị P0, nhấn "+" hoặc "-" để lựa chọn chế độ P0- P5. Nhấn SET 10 giây để xác lập các thiết lập theo bảng sau:
Tính năng Dải điều chỉnh Mặc định
P0 Cài đặt nhiệt độ trễ 0.1 ~ 15 2
P1 Thiết lập sai số -7°C~7°C  0
P2 Thời gian trễ ngõ ra làm nóng 0 ~ 300 giây 0
P3 Thời gian trễ ngõ ra làm mát  0 ~ 300 giây 0
P4 Báo động nhiệt độ cao ON/OFF -50~100 OFF/110°C
P5 Báo động nhiệt độ thấp ON/OFF -50~100 OFF/-50°C

Thực hiện các thao tác sau để khôi phục cài đặt gốc:

Tắt nguồn -> Nhấn giữ nút "+" và "-" -> Bật nguồn

Nguyên lý hoạt động:

  1. Chế độ P0: Với nhiệt độ cài đặt là 30°C và độ trễ P0 là 2°C thì:
    • Khi nhiệt độ xuống dưới 28°C Relay làm nóng sẽ đóng, khi nhiệt độ lớn hơn hoặc bằng 30°C Relay làm nóng sẽ ngắt.
    • Khi nhiệt độ vượt trên 32°C Relay làm mát sẽ đóng, khi nhiệt độ xuống dưới hoặc bằng 30°C Relay làm mát sẽ ngắt.
    • Khi thay đổi giá trị P0 thì các ngưỡng sẽ thay đổi. Ví dụ với nhiệt độ cài đặt là 30°C và độ trễ P0 là 10°C thì các mốc đóng ngắt các Relay sẽ là 20°C ~ 30°C ~ 40°C.
  2. Chế độ P1 là cài đặt sai số: Giá trị hiển thị = Giá trị đo + giá trị P1
  3. Chế độ P2 có chức năng hẹn giờ đóng Relay làm NÓNG tính từ thời điểm Telay Ngắt, giá trị này được tính bằng "giây".
    • Ví dụ cài đặt P2 là 100, khi Relay làm nóng chueyern từ trạng thái ĐÓNG sang NGẮT, mạch sẽ bắt đầu đếm. Trường hợp trong thời gian đếm, nhiệt độ đo nhỏ hơn giá trị ĐÓNG Relay thì mạch sẽ không ĐÓNG ngay, mà sẽ đếm hết thời gian 100 giây đã cài đặt sau đó mới ĐÓNG Relay.
  4. Chế độ P3 có chức năng tương tự như P2 nhưng sử dụng cho Relay làm MÁT.
  5. Chế độ P4 và P5 là chức năng báo động nhiệt độ quá cao hoặc quá thấp theo giá trị cài đặt, khi giá trị đo vượt trên ngưỡng cao hoặc xuống dưới ngưỡng thấp, mạch sẽ báo còi.

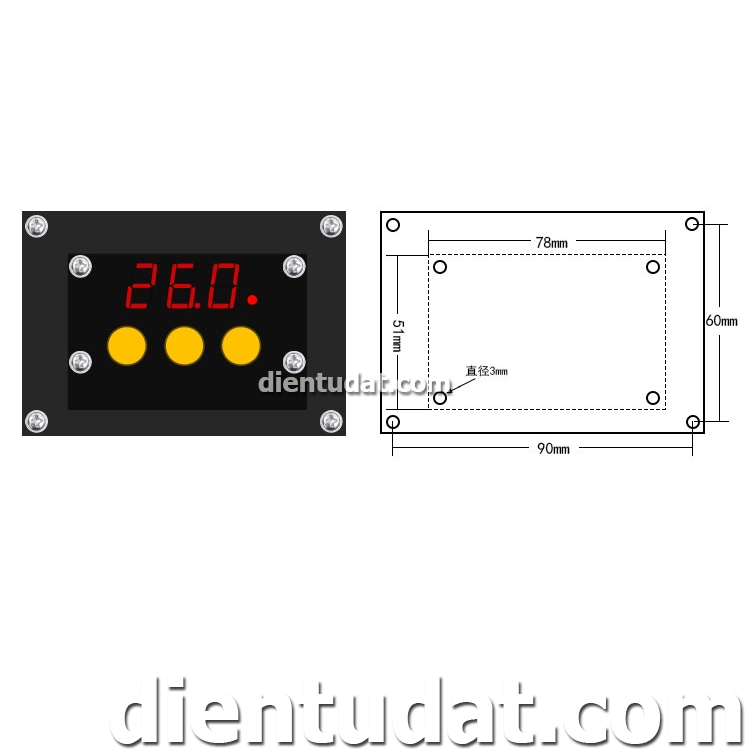

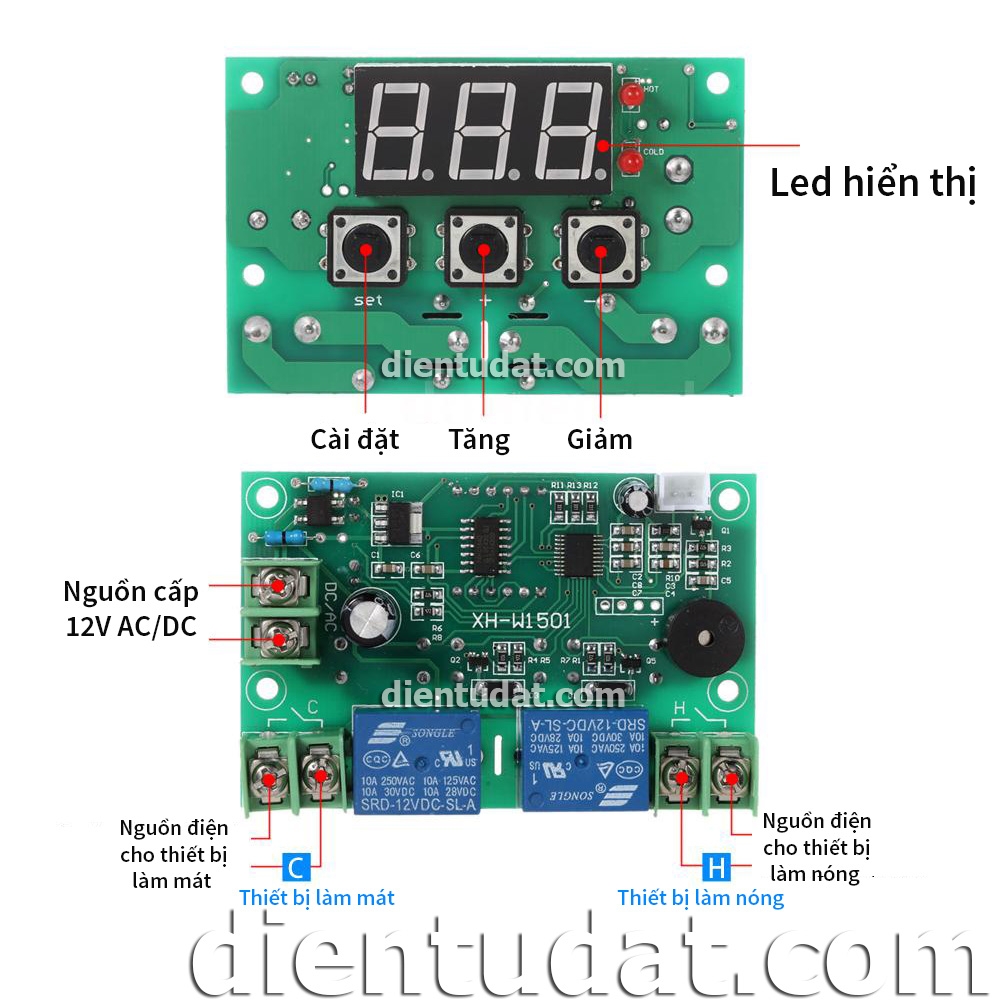

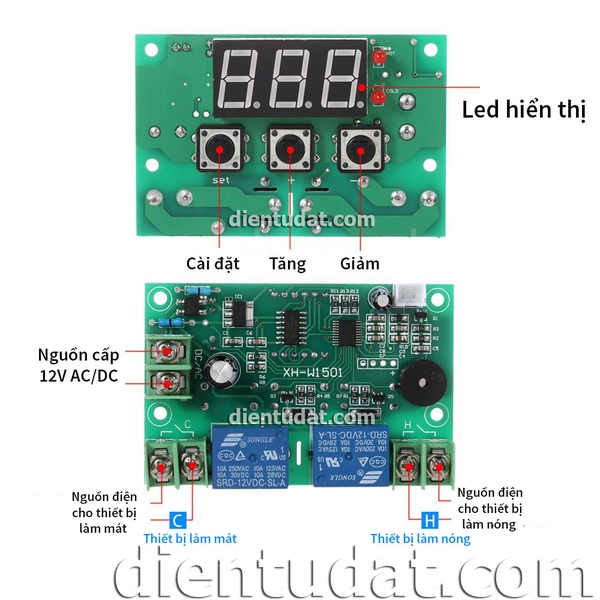

Sơ đồ lắp đặt:

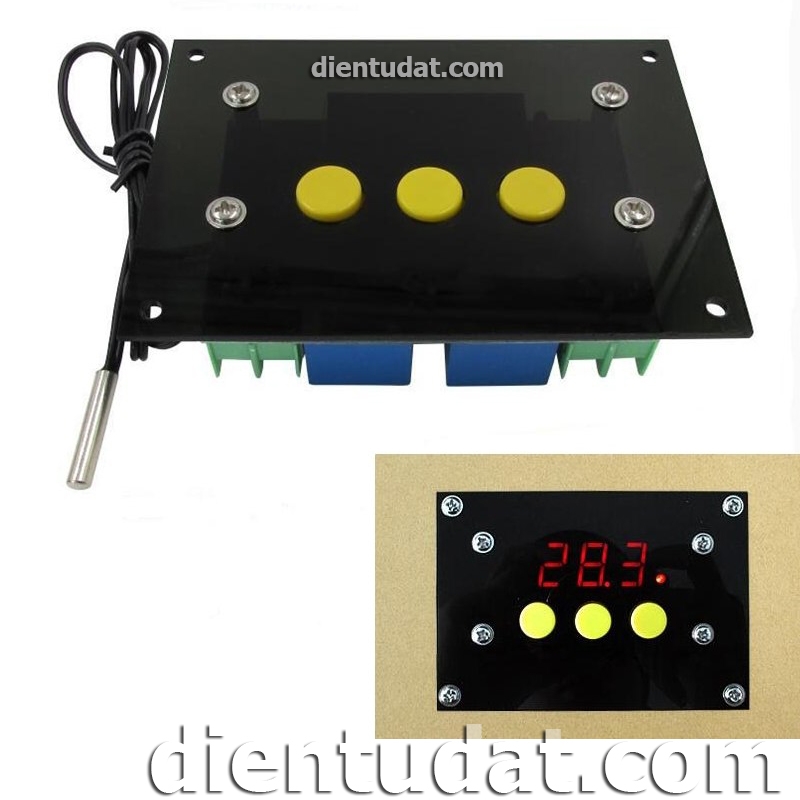

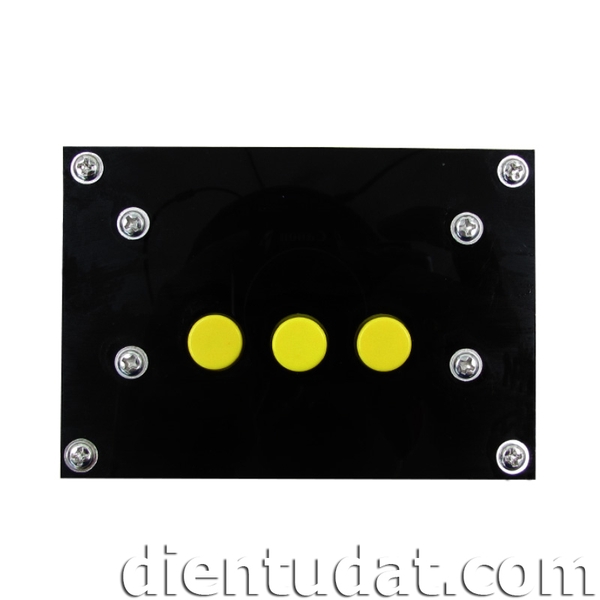

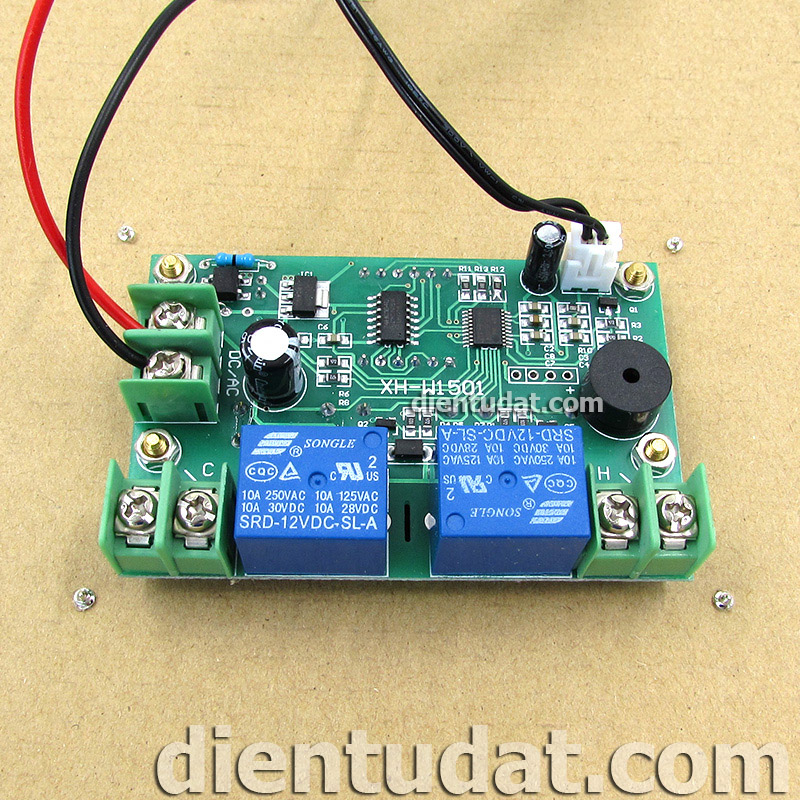

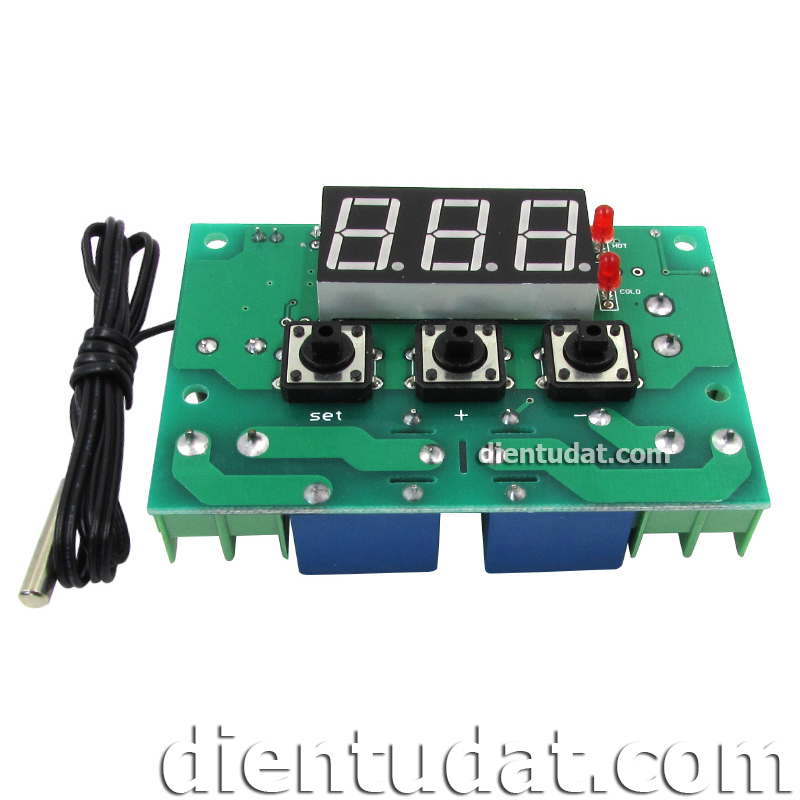

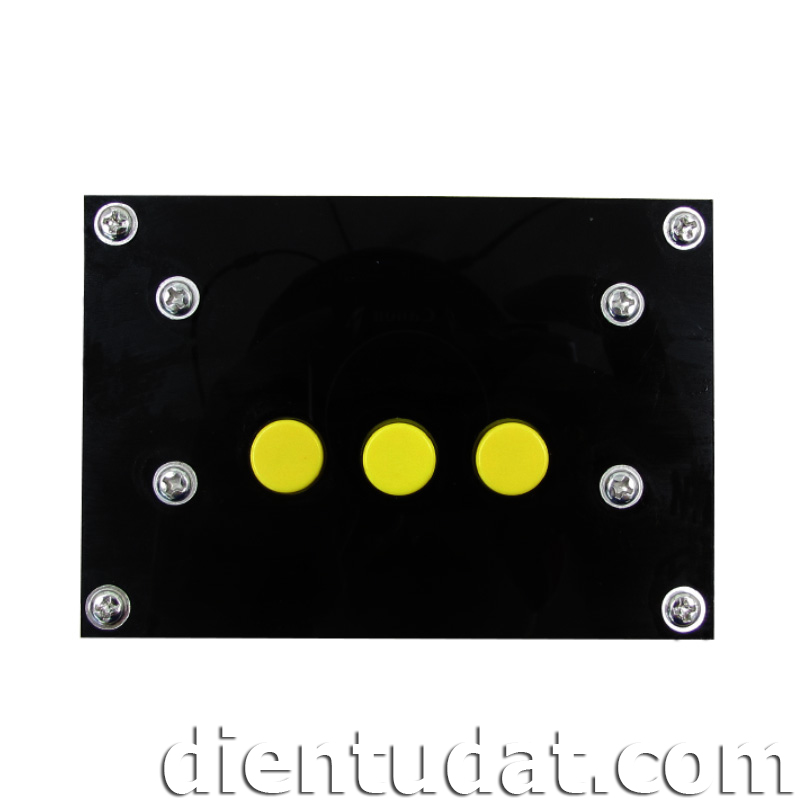

Hình ảnh sản phẩm:
