Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608

Mã sản phẩm: DAT0579 Điện Tử DAT
Tình trạng: Hết hàng

Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608  được sử dụng để quản lý đóng ngắt điện sạc cho pin hoặc Ắc quy. Mạch được tích hợp chip điều khiển điện áp sạc cho pin hoặc Ắc Quy với 3 nút nhấn điều chỉnh chế độ cài đặt, điện áp sạc và điện áp ngắt.

90.000₫
Sendo Shopee
Mô tả

Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608  được sử dụng để quản lý đóng ngắt điện sạc cho pin hoặc Ắc quy. Mạch được tích hợp chip điều khiển điện áp sạc cho pin hoặc Ắc Quy với 3 nút nhấn điều chỉnh chế độ cài đặt, điện áp sạc và điện áp ngắt.

Thông số kỹ thuật Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608:

  • Model: M608
  • Điện áp hoạt động: 6 - 40VDC
  • Độ chính xác: 0.1V
  • Phạm vi điều khiển: 6 - 40V
  • Ngõ ra: 3 chân relay NC-COM-NO
  • Kích thước: 66 x 46 x 16mm
  • Trọng lượng: 80g

Sơ đồ nối dây Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608:

Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608

Các chức năng của mạch:

  • P0 gồm các chức năng sau: giá trị mặc định là U
    • U: Đo điện áp
    • P: Bảo vệ quá áp hoặc dưới áp
    • C: Nạp liên tục
    • F: Thời gian xả
    • Cách thức hoạt động:
      • P0= U: Relay không hoạt động
      • P0= P: Giới hạn điện áp thấp <= điện áp đo được <= giới hạn điện áp cao: relay đóng, ngoài ngưỡng cài đặt: relay ngắt
      • P0=C: Điện áp đo được <= giới hạn điện áp thấp: relay đóng; Điện áp đo được >= giới hạn điện áp cao: relay ngắt
      • P0=D: Chế độ xả điện: Điện áp đo được >= giới hạn điện áp cao: relay đóng, điện áp đo được <= giới hạn điện áp thấp: relay ngắt
  • P1: Cài đặt giới hạn điện áp thấp: 0V < dải cài đặt < Giới hạn điện áp cao -0.1V
  • P2: Cài đặt giới hạn điện áp cao: Giới hạn điện áp cao +0.1V < dải cài đặt < 120V
  • P3: Thời gian sạc hoặc xả: 0.01 - 9.59 (bật bộ hẹn giờ), A.00(bộ hẹn giờ không hoạt động)
    • Mô tả: giá trị cài đặt x.xx, với giá trị trước dấu thập phân thể hiện giờ và giá trị sau dấu thập phân thể hiện phút.

Lưu ý: Sản phẩm không bao gồm bộ sạc cho Ắc Quy.

Bảng cài đặt giá trị điện áp tham khảo

Ắc Quy Điện áp cần chỉnh sạc
6V 6 ~7.2V
12V 12 ~ 14.4V
24V 24 ~ 28.8V
36V 36 ~ 46.8V
48V 48 ~ 57.6
72V 72 ~ 86.4V

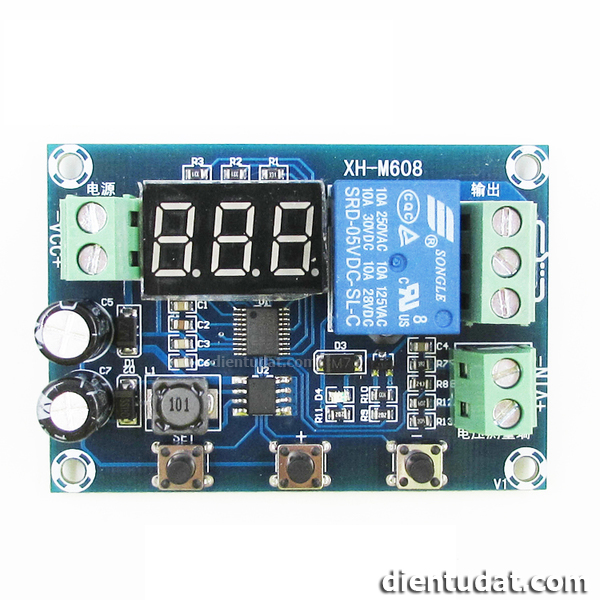

Hình ảnh sản phẩm Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608:

Mạch quản lý sạc xả pin bình ắc quy tự ngắt M608
