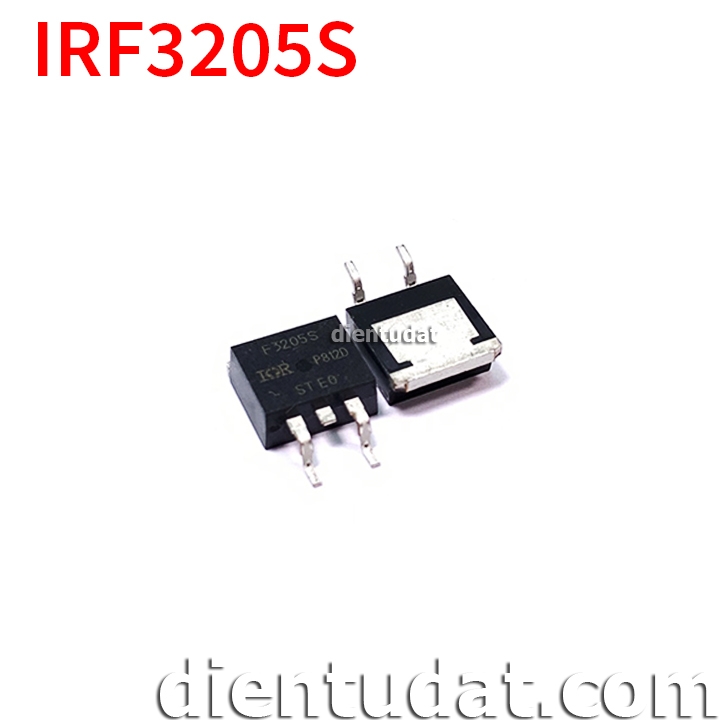

Mosfet IRF3205S TO-263

Mã sản phẩm: DAT3916 Điện Tử DAT
Tình trạng: Còn hàng

Mosfet IRF3205S TO-263

11.000₫
Mô tả

Tổng quan kỹ thuật — Mosfet Công Suất Kênh N Dòng Lớn IRF3205S 55V 110A TO-263 SMD

IRF3205S (TO-263) là phiên bản chân dán SMD (D2PAK) của MOSFET công suất kinh điển IRF3205, kênh N chịu điện áp VDSS = 55V, dòng dẫn cực đại tới ID = 110A (giới hạn vỏ theo datasheet) với điện trở dẫn siêu thấp chỉ RDS(on) = 8.0 mΩ tại VGS = 10V, rất phổ biến trong bộ kích điện Inverter 12V/24V, UPS và điều tốc động cơ DC.

Mã linh kiện: IRF3205S (TO-263AB / D2PAK)  |  Kiểu đóng gói: TO-263AB (D2PAK — 3 chân dán + Tab Drain)  |  Ký hiệu in thân (Marking): IRF3205S  |  Tham chiếu Datasheet: Infineon / International Rectifier IRF3205S Datasheet

Đặc điểm nổi bật theo Datasheet IRF3205S (TO-263AB / D2PAK)

  • Điện áp đánh thủng Drain-Source: VDSS = 55V.
  • Dòng cực Máng liên tục tối đa (giới hạn silicon @ TC = 25°C): ID = 110A (dòng xung IDM = 390A).
  • Nội trở khi dẫn cực thấp: RDS(on) = 8.0 mΩ (tại VGS = 10V, ID = 62A).
  • Công suất tiêu tán tối đa tới 200W (khi tản nhiệt giữ TC = 25°C), chịu xung Avalanche lặp lại.

Giới hạn hoạt động tuyệt đối (Absolute Maximum Ratings)

Thông số Ký hiệu Giá trị tối đa Điều kiện / Ghi chú
Điện áp Drain-Source tối đaVDSS55 VVGS = 0V
Điện áp Gate-Source tối đaVGSS±20 VKhông cấp vượt ±20V tránh đánh thủng cổng
Dòng Drain liên tụcID110 A (@25°C) / 80 A (@100°C)Giới hạn thực tế phụ thuộc chân đồng PCB
Dòng xung đỉnh DrainIDM390 AXung giới hạn bởi TJ max = 175°C
Công suất tiêu tán tối đaPD200 WỞ nhiệt độ vỏ TC = 25°C

Đặc tính điện tiêu biểu (Electrical Characteristics - Datasheet)

Thông số điện Ký hiệu Thông số kỹ thuật Điều kiện đo
Điện trở dẫn bão hòaRDS(on) max8.0 mΩTại VGS = 10V, ID = 62A
Điện áp ngưỡng mở cổngVGS(th)2.0V – 4.0VTại VDS = VGS, ID = 250µA (cần lái 10V-12V để dẫn bão hòa)
Tổng điện tích cổngQg146 nC (typ)ID = 62A, VDS = 44V
Điện dung ngõ vàoCiss3247 pF (typ)f = 1.0MHz

Sơ đồ chân (Pinout) & Nhận diện IRF3205S (TO-263AB / D2PAK)

Chân / Pin Ký hiệu Chức năng kỹ thuật
1Gate (G)Cực cổng điều khiển (nên kích 10V – 15V)
2 (và Tab lưng)Drain (D)Cực Máng (nối trực tiếp Tab tản nhiệt D2PAK)
3Source (S)Cực Nguồn

Ứng dụng thực tế & Lưu ý thiết kế mạch

  • Sửa chữa & chế tạo mạch kích điện Inverter 12V-220V, bộ lưu điện UPS, mạch hàn cell pin.
  • Mạch điều tốc động cơ DC (PWM), mạch cầu H công suất lớn cho xe điện/robot 12V–36V.

Lưu ý kỹ thuật khi thay thế & lắp ráp PCB:

  • IRF3205S KHÔNG phải MOSFET kích mức logic 3.3V/5V (Logic-level); để đạt RDS(on) = 8mΩ và không bị nóng cháy khi chạy tải nặng, bắt buộc dùng mạch lái cổng Gate Driver đẩy áp VGS lên 10V – 12V.

Tài liệu tham khảo kỹ thuật: Infineon / IR IRF3205S HEXFET Power MOSFET (TO-263 / D2PAK) Datasheet.

Câu hỏi thường gặp (FAQ) về IRF3205S (TO-263AB / D2PAK)

Hỏi: IRF3205S khác gì IRF3205?

Trả lời: Thông số điện bên trong giống hệt IRF3205 chân cắm TO-220, chỉ khác kiểu đóng gói của IRF3205S là chân dán bề mặt TO-263 (D2PAK).
